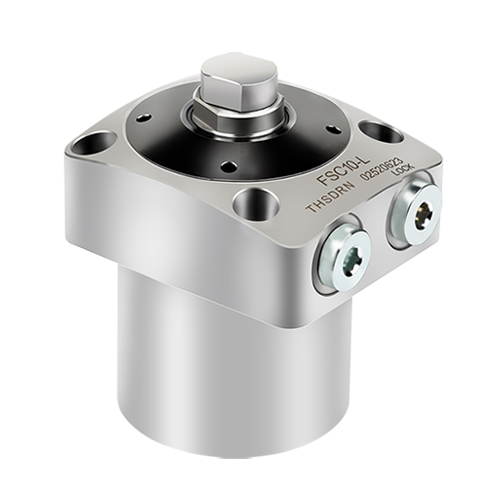

使用油压为低压(2.5-7MPa)

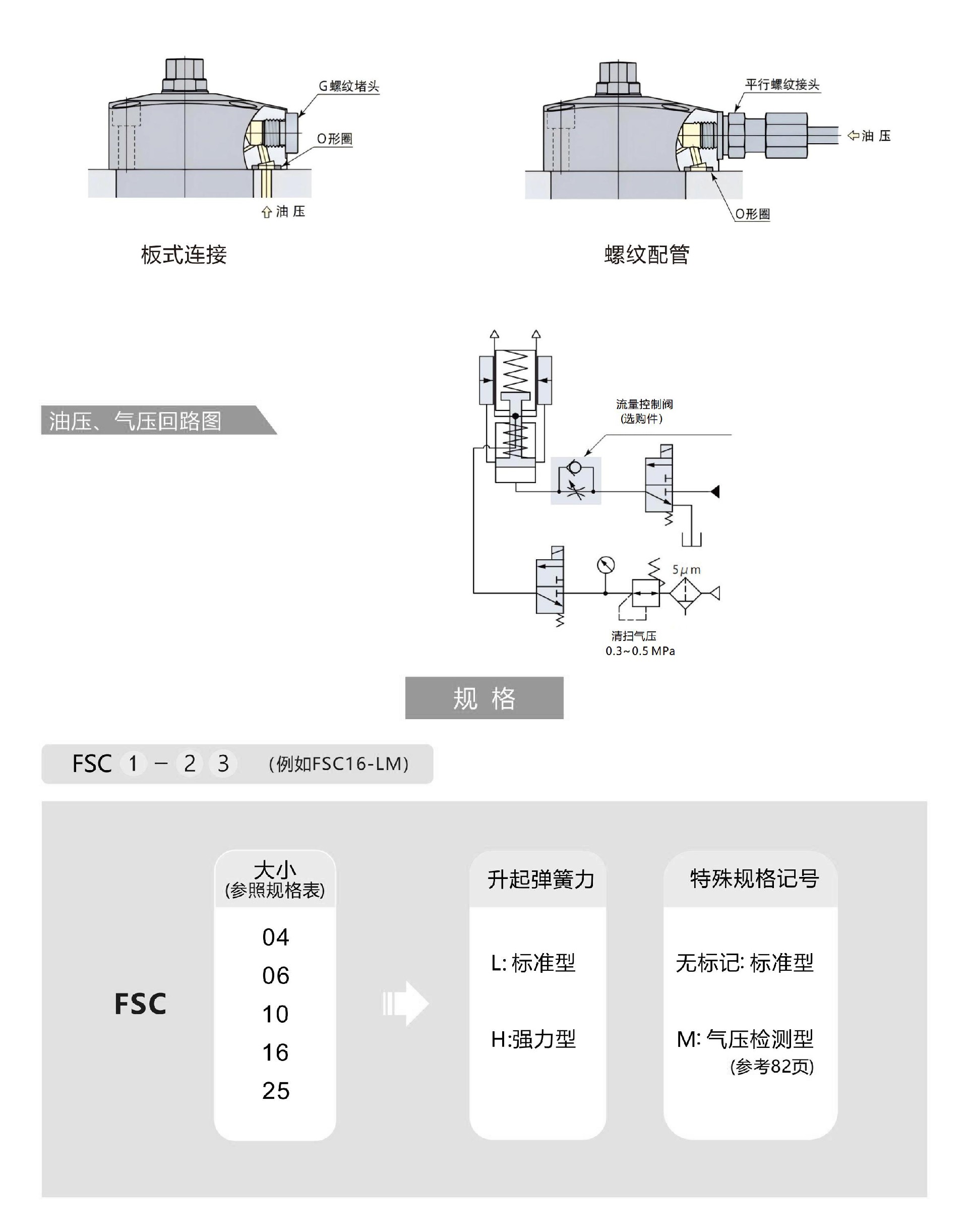

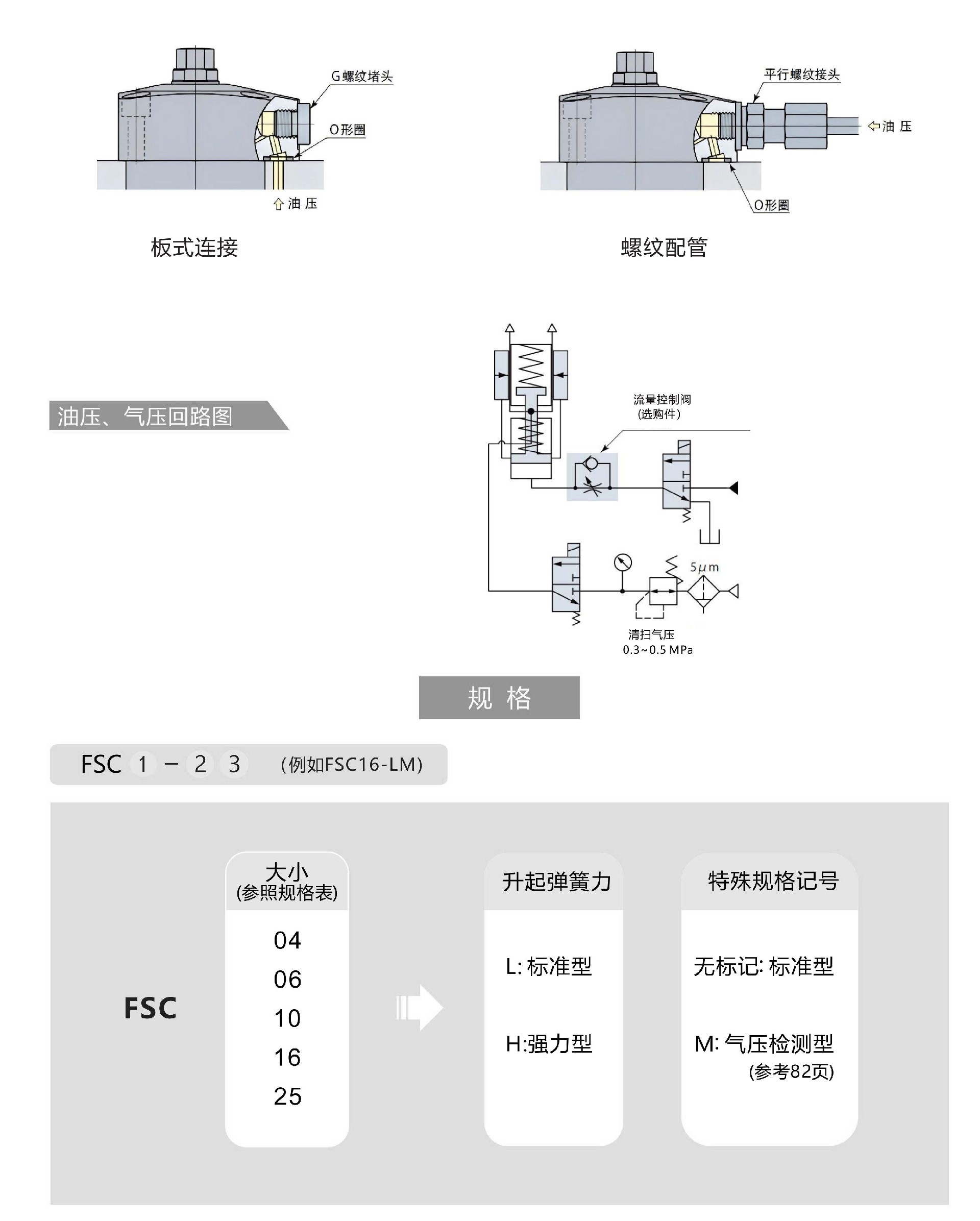

安装方式：有板式连接或外配油管 (板式连接可直接安装流量阀)

动作顺序：通油后使支撑杆上升接触工件后抱紧锁死活塞。

为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上，要选择相对应的型号

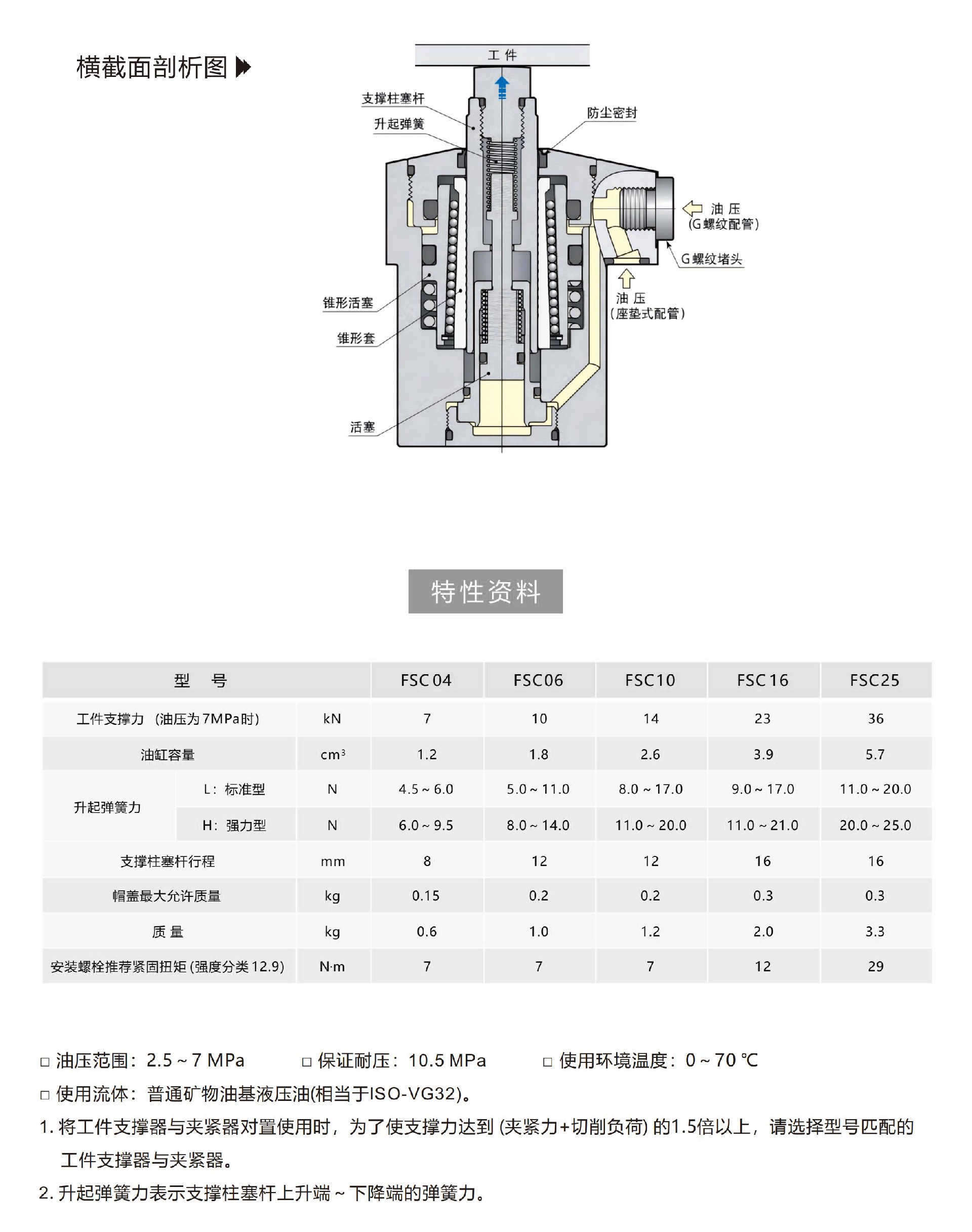

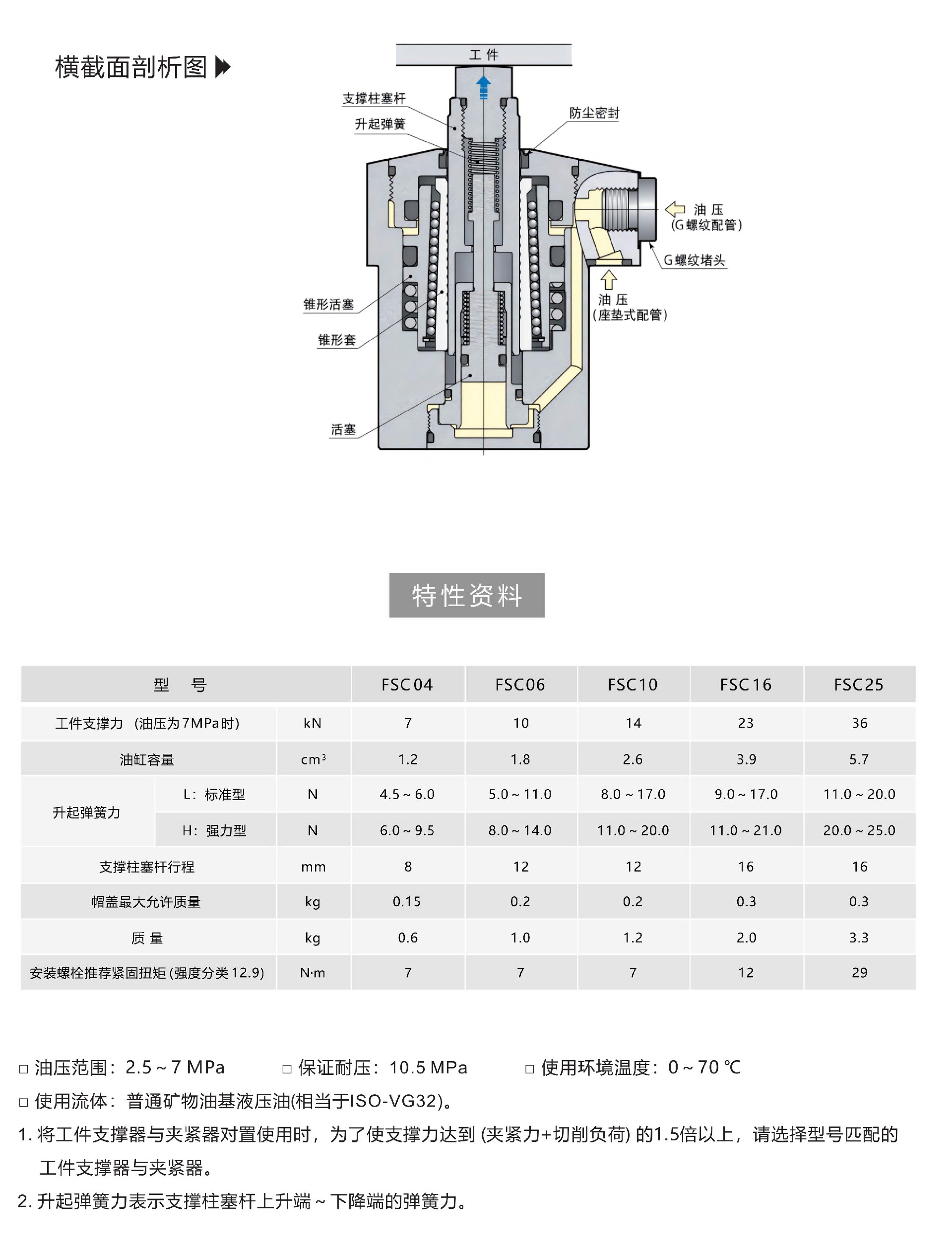

 □油压范围：2.5～7 MPa            □保证耐压：10.5 MPa            □使用环境温度：0～70 ℃

 □使用流体：普通矿物油基液压油(相当于ISO-VG32)。

1. 将工件支撑器与夹紧器对置使用时，为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上，请选择型号匹配的工件支撑器与夹紧器。

2. 升起弹簧力表示支撑柱塞杆上升端～下降端的弹簧力。

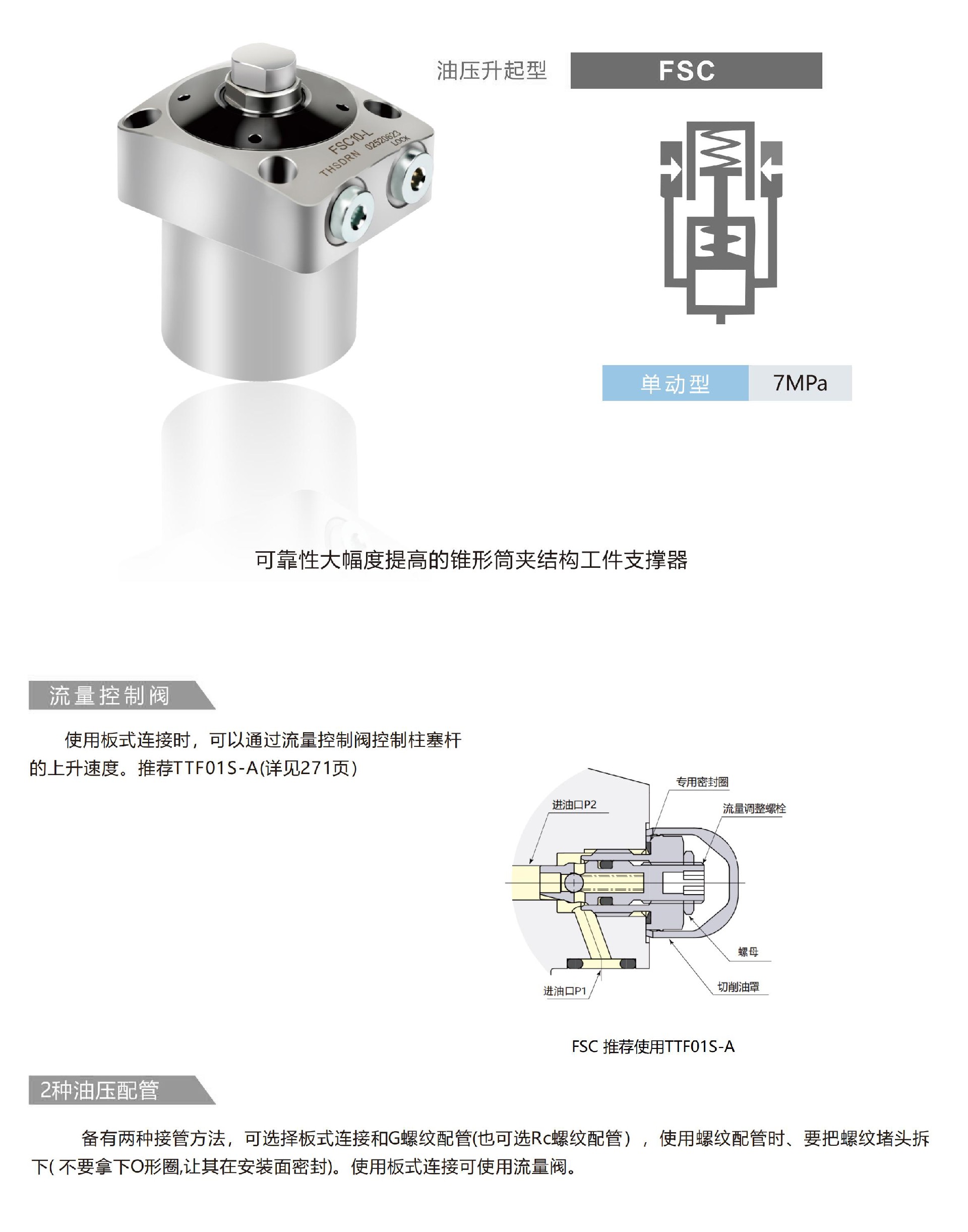

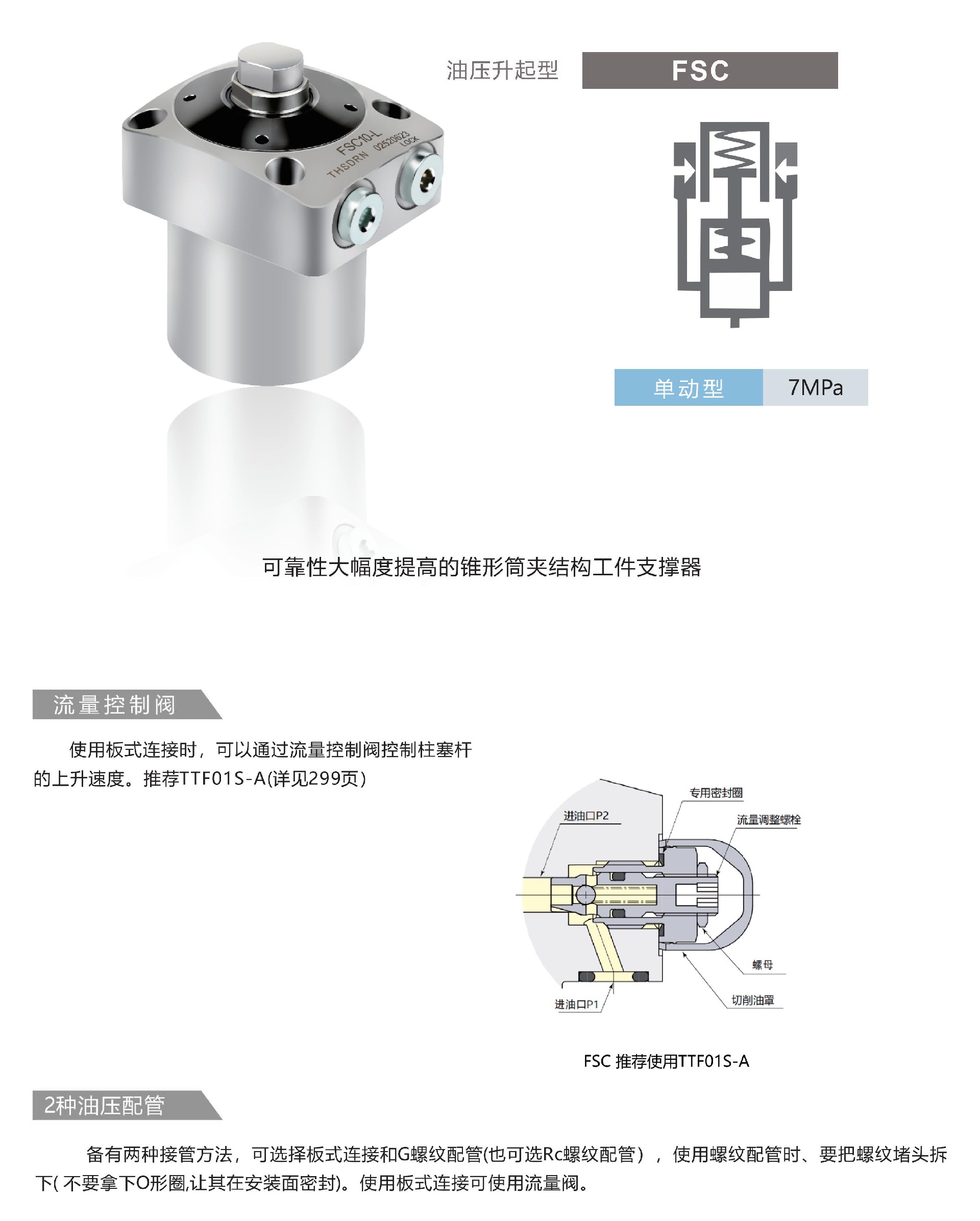

可靠性大幅度提高的锥形套型工件支撑器

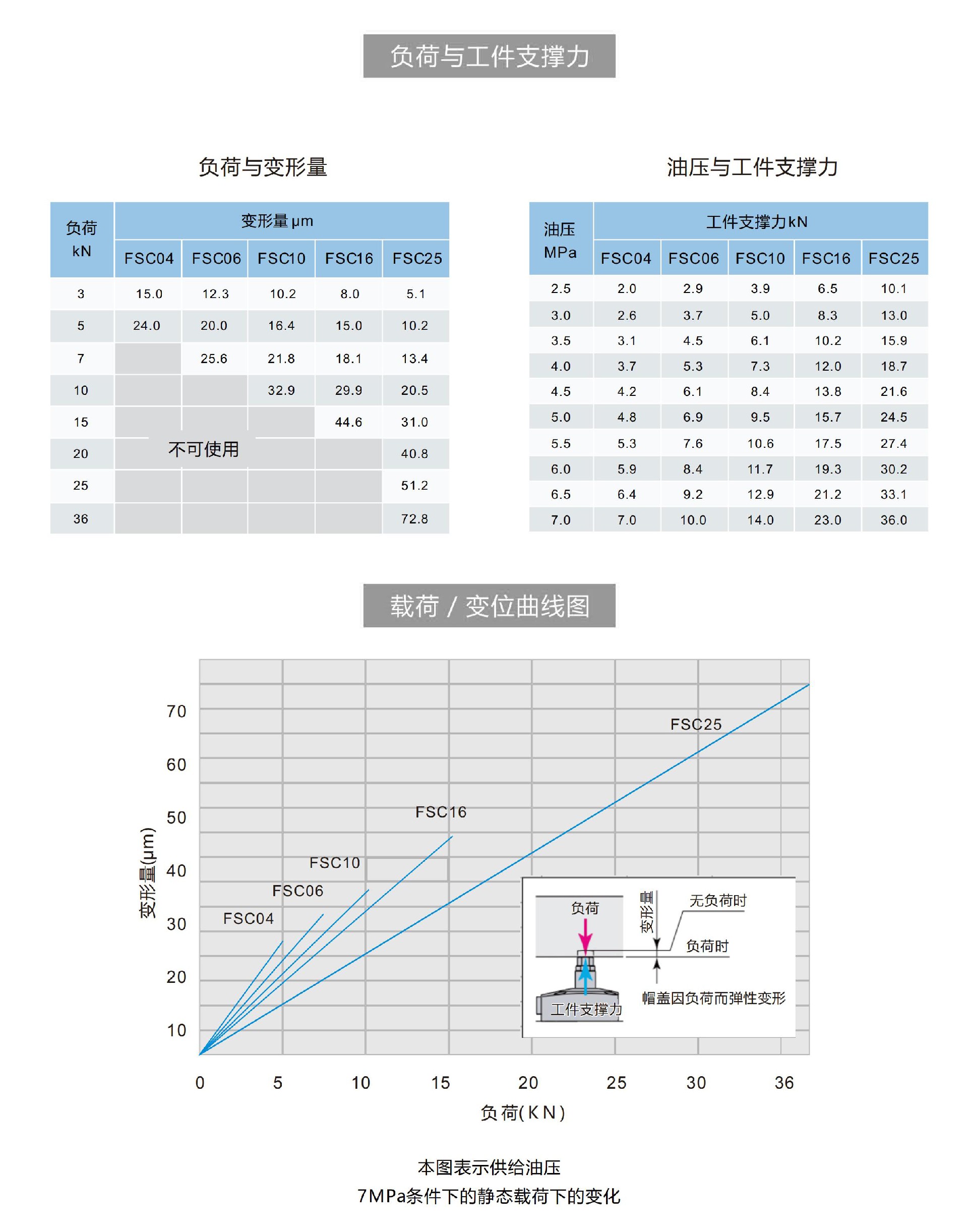

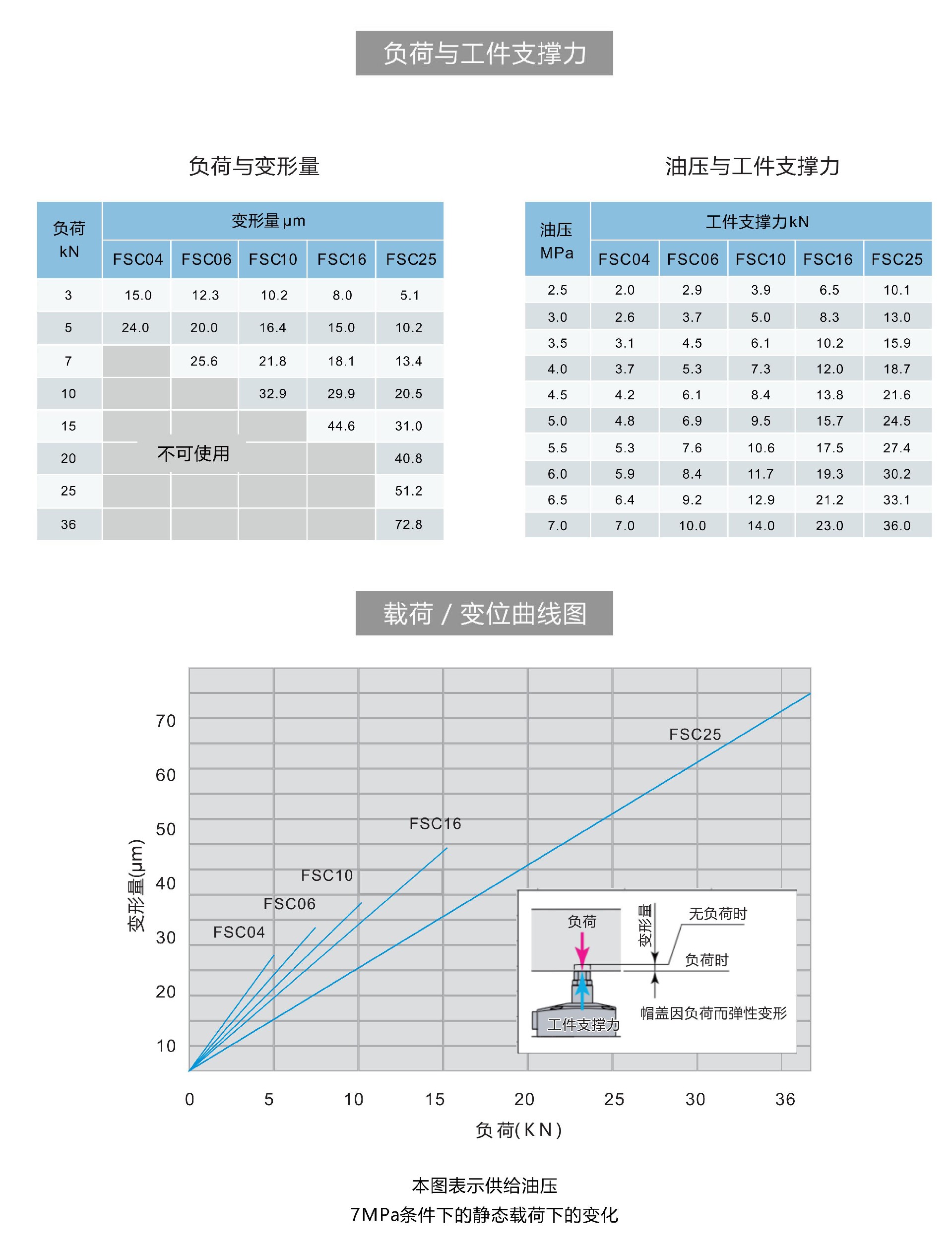

负荷与工件支撑力

载荷／变位曲线图

本图表示供给油压7MPa条件下的静态载荷下的变化

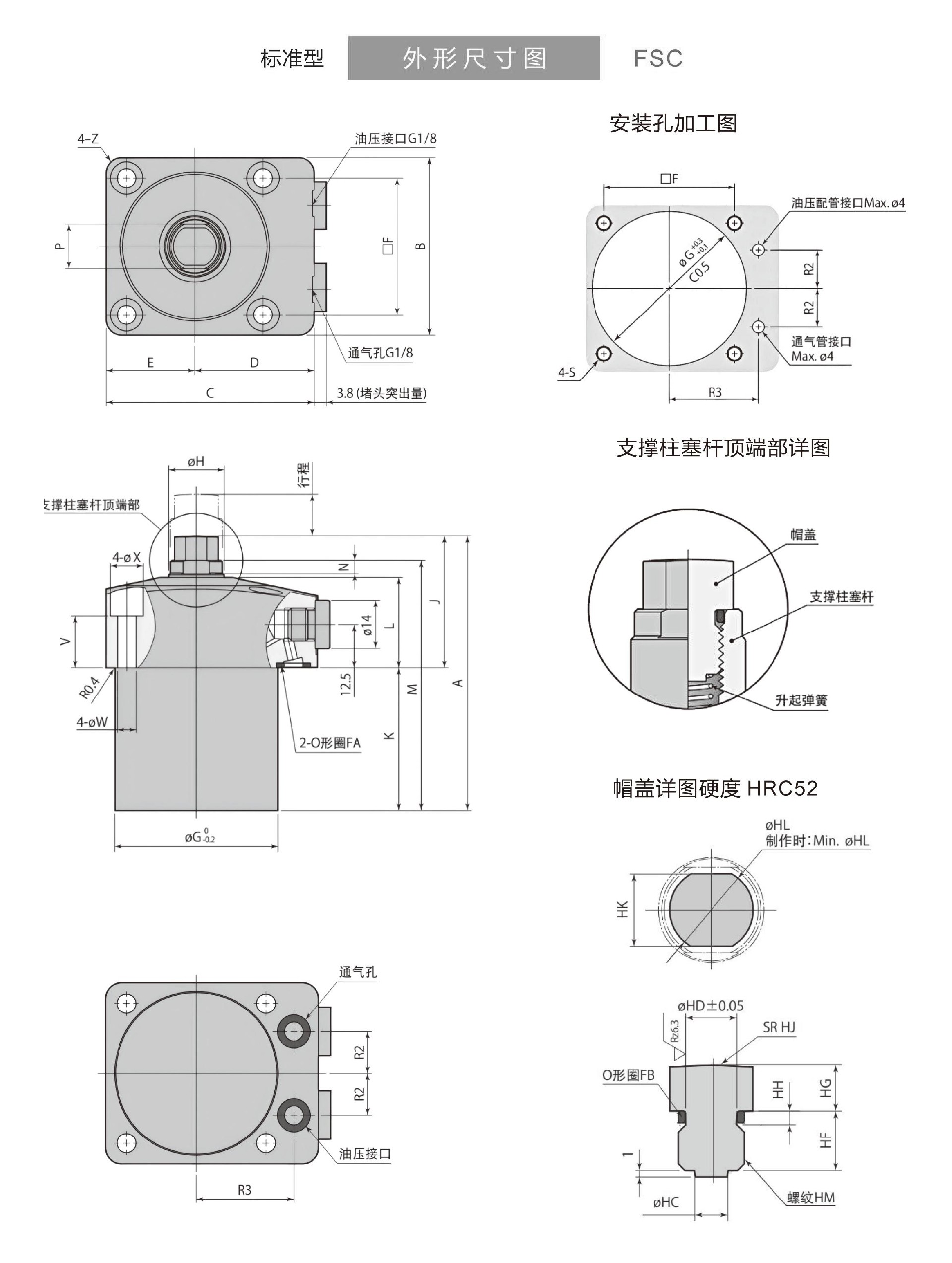

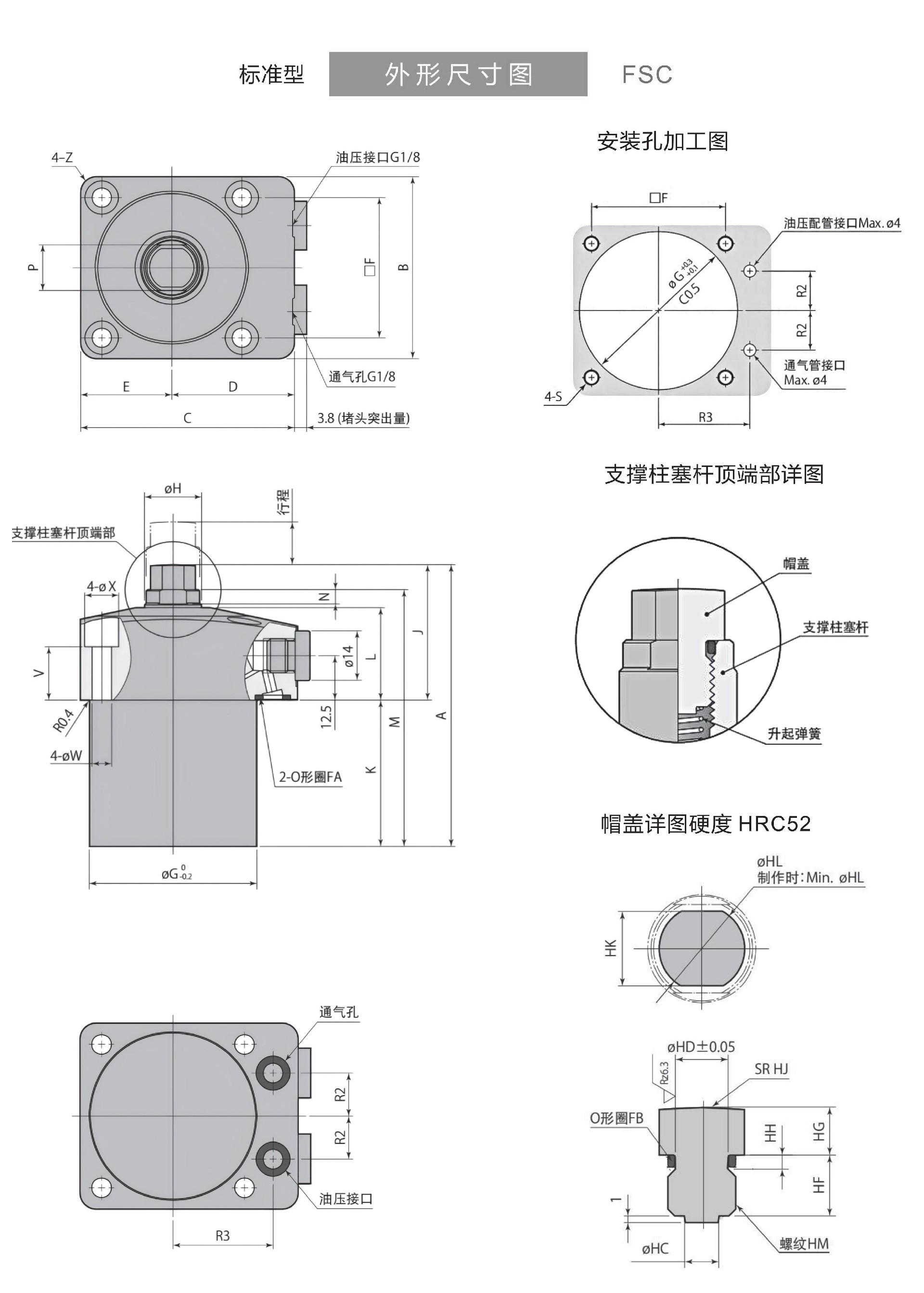

外形尺寸图

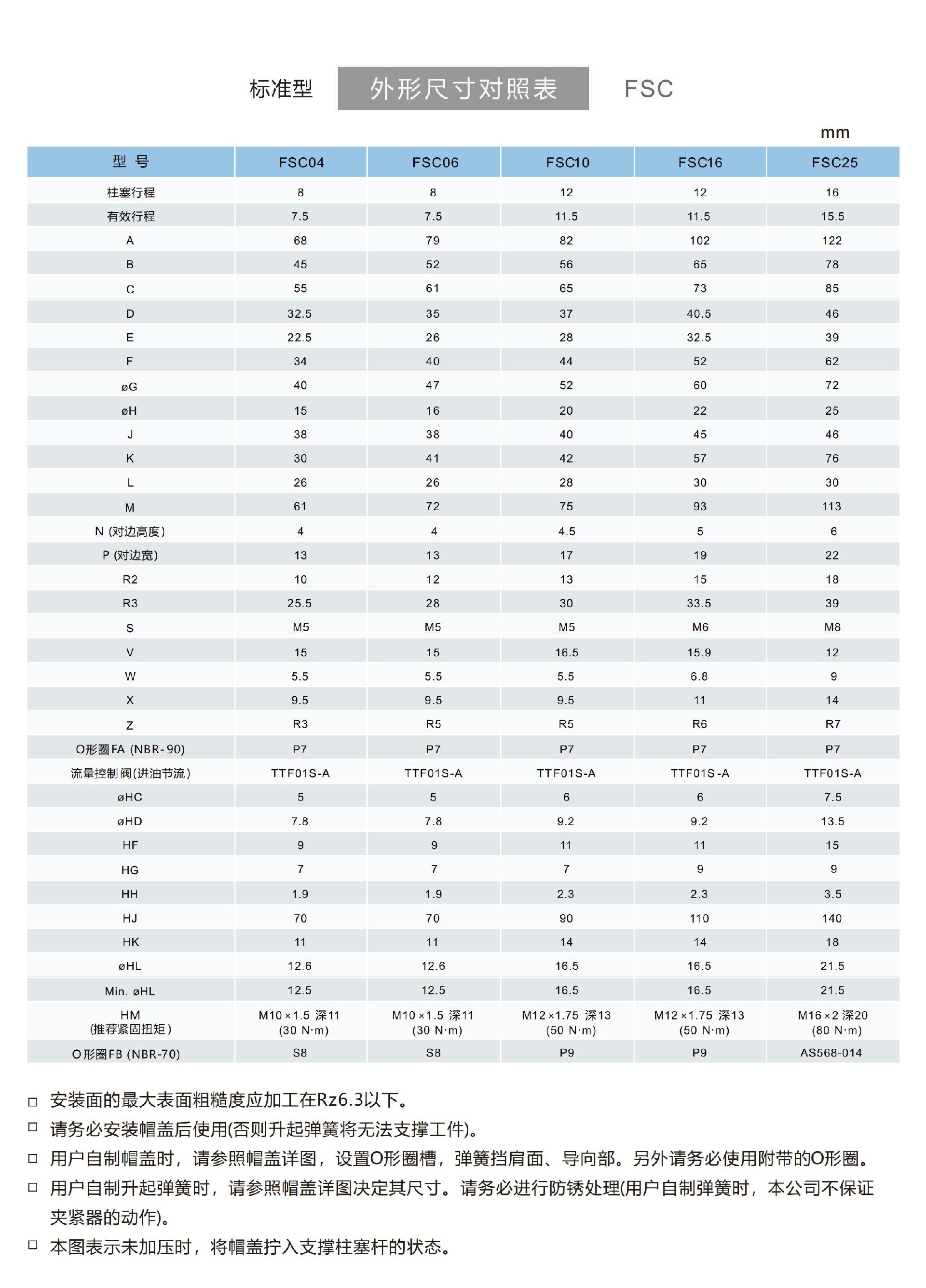

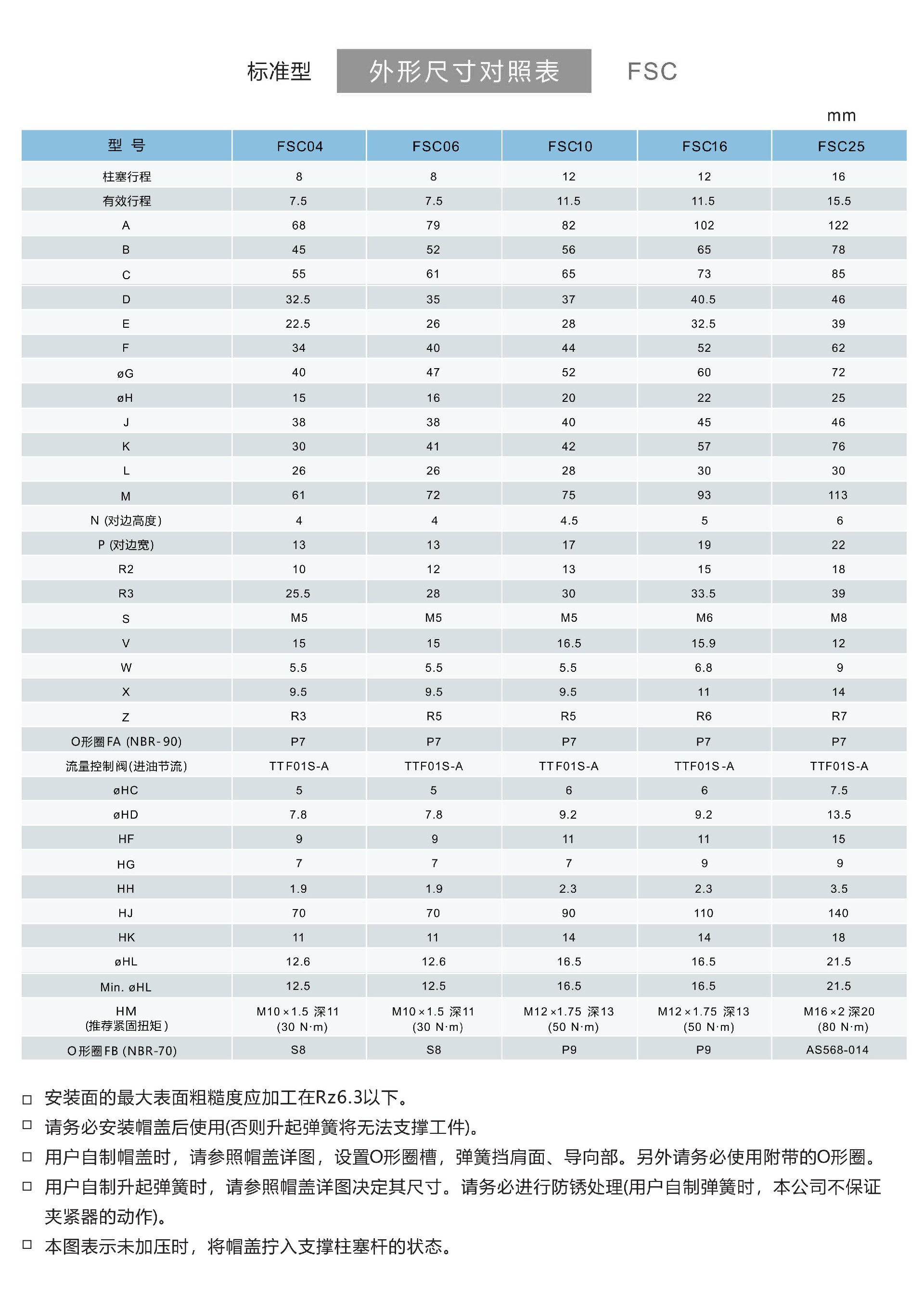

外形尺寸对照表

 □安装面的最大表面粗糙度应加工在Rz6.3以下。

 □请务必安装帽盖后使用(否则升起弹簧将无法支撑工件)。

 □用户自制帽盖时，请参照帽盖详图，设置O形圈槽，弹簧挡肩面、导向部。另外请务必使用附带的O形圈。

 □用户自制升起弹簧时，请参照帽盖详图决定其尺寸。请务必进行防锈处理(用户自制弹簧时，本公司不保证

夹紧器的动作)。

 □本图表示未加压时，将帽盖拧入支撑柱塞杆的状态。
