油压升起型    单动 外螺纹型     油压夹紧 弹簧放松

使用油压为低压(2.5-7MPa)

安装方式：螺纹孔直装式

动作顺序：通油后使支撑杆上升接触工件后抱紧锁死活塞。

为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上，要选择相对应的型号

● 油压范围：2.5～7 MPa ● 保证耐压：10.5 MPa ● 使用环境温度：0～70 ℃ ● 使用流体：普通矿物

油基液压油(相当于ISO-VG32)。

1:将工件支撑器与夹紧器对置使用时，为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上，请选择型号匹配

的工件支撑器与夹紧器。

2:升起弹簧力表示支撑柱塞杆上升端～下降端的弹簧力。

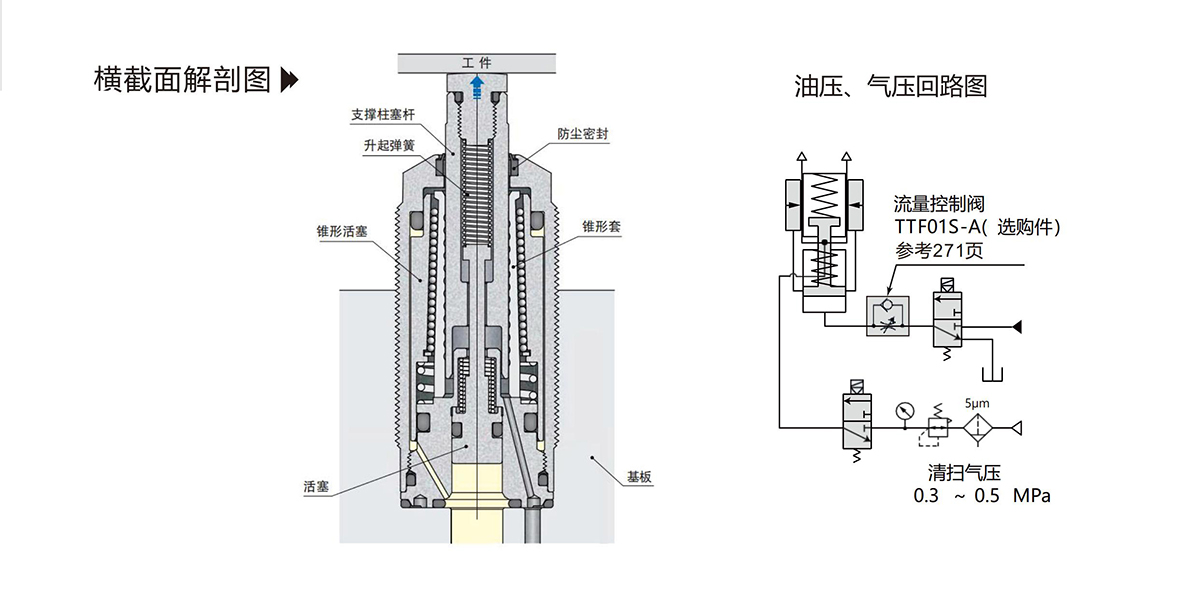

可靠性大幅度提高的锥形套型工件支撑器

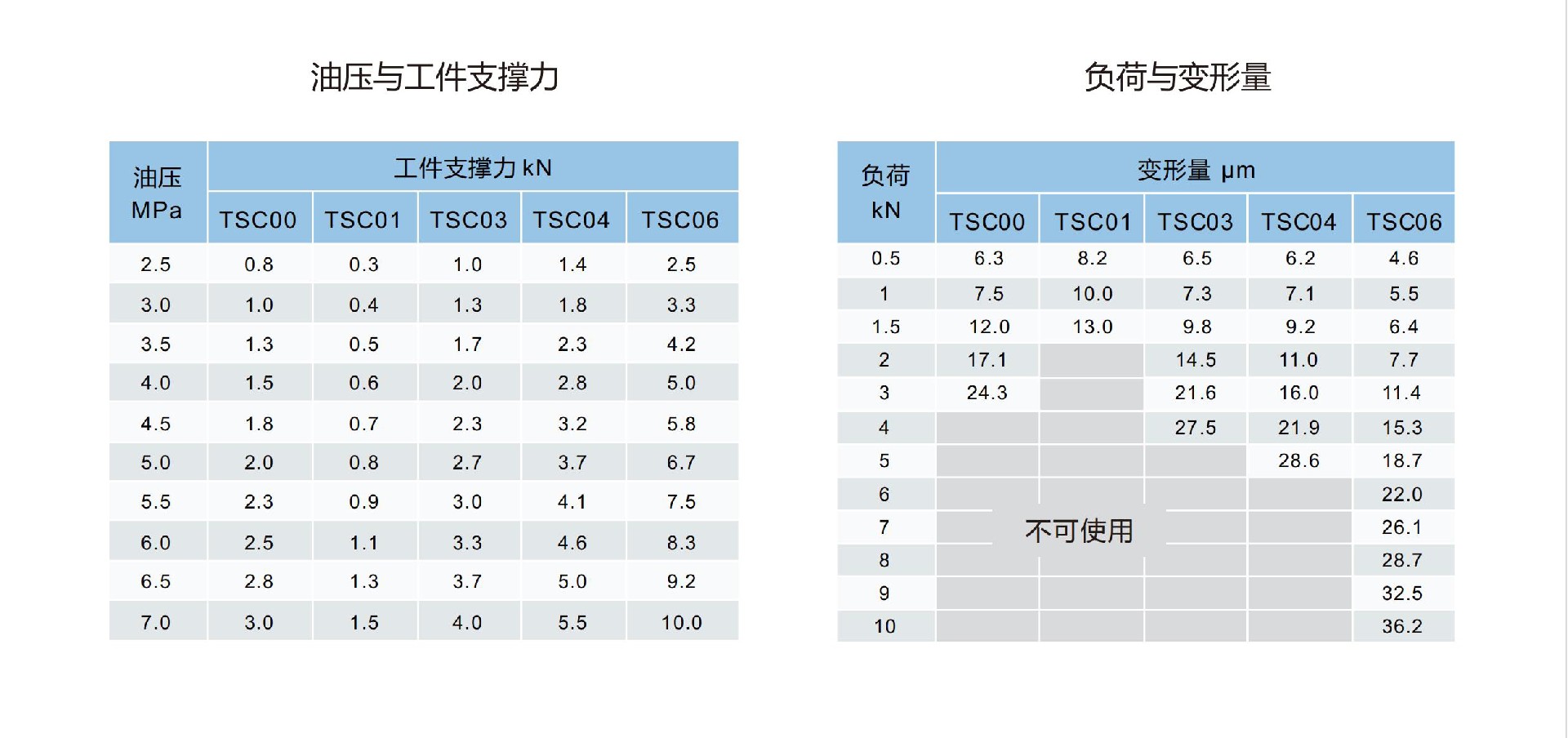

负荷与工件支撑力

载荷／变位曲线图

本图表示供给油压7MPa条件下的静态载荷下的变化

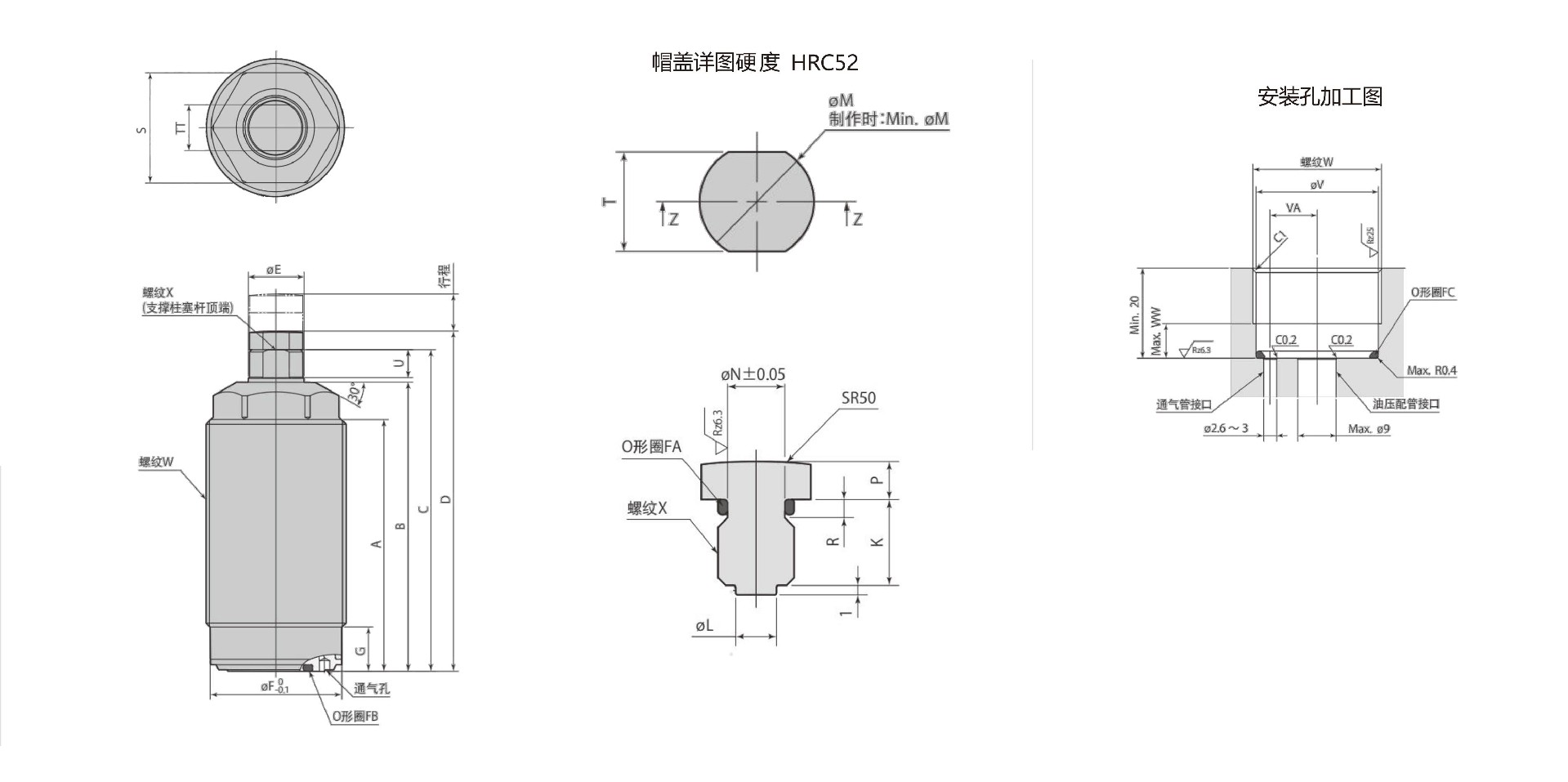

外形尺寸图

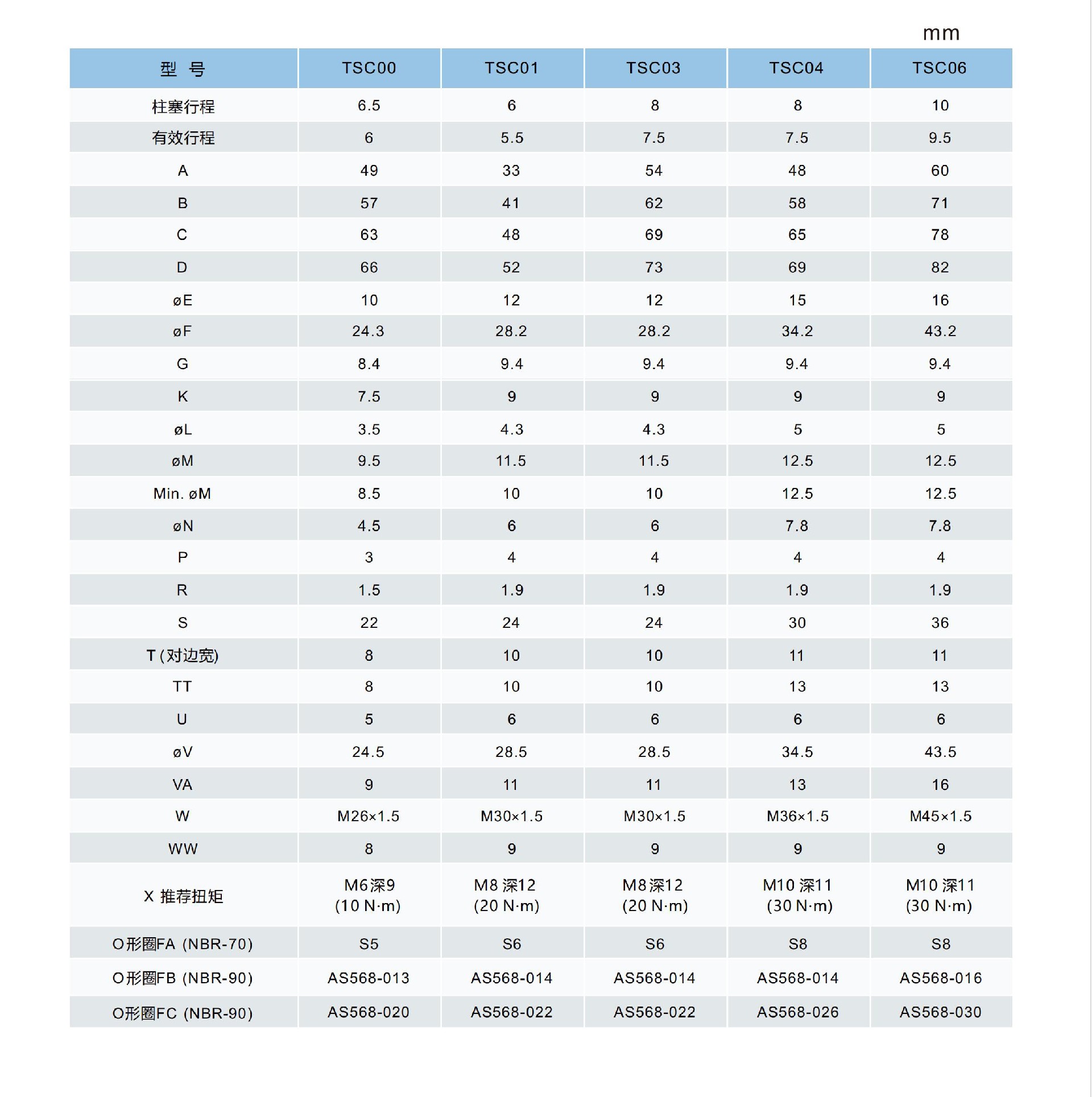

外形尺寸对照表

使用台钳等工具固定主体六角部时，请用2.5 kN以下的力紧固。

●请务必安装帽盖。(否则升起弹簧将无法支撑工件。)用户自制帽盖时，请参照帽盖详图，设置O形圈槽、弹簧挡肩面、导向部。另外，请务必使用附带的Ｏ形圈。

●用户自制升起弹簧时，请参照帽盖详图决定其尺寸。另外，请务必进行防锈处理。(用户自制升起弹簧时，本公司不保证夹紧器的 动作)。

●附带的Ｏ形圈FC要安装到安装孔内。

●本图表示未加压时，将帽盖拧入支撑柱塞杆的状态。
