气压升起型 单动 气压升起力
使用气压为低压(0.7MPa)
● 气压压范围0.25～1.0MPa ● 保证耐压：1.5 MPa ● 使用环境温度：0～70 ℃ ● 使用流体：空气（必须使用干燥的过滤空气）
1：将工件支撑器与夹紧器对置使用时，为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上，请选择型号匹配的工件支撑器与夹紧器。
2：升起弹簧力表示支撑柱塞杆上升端～下降端的弹簧力。

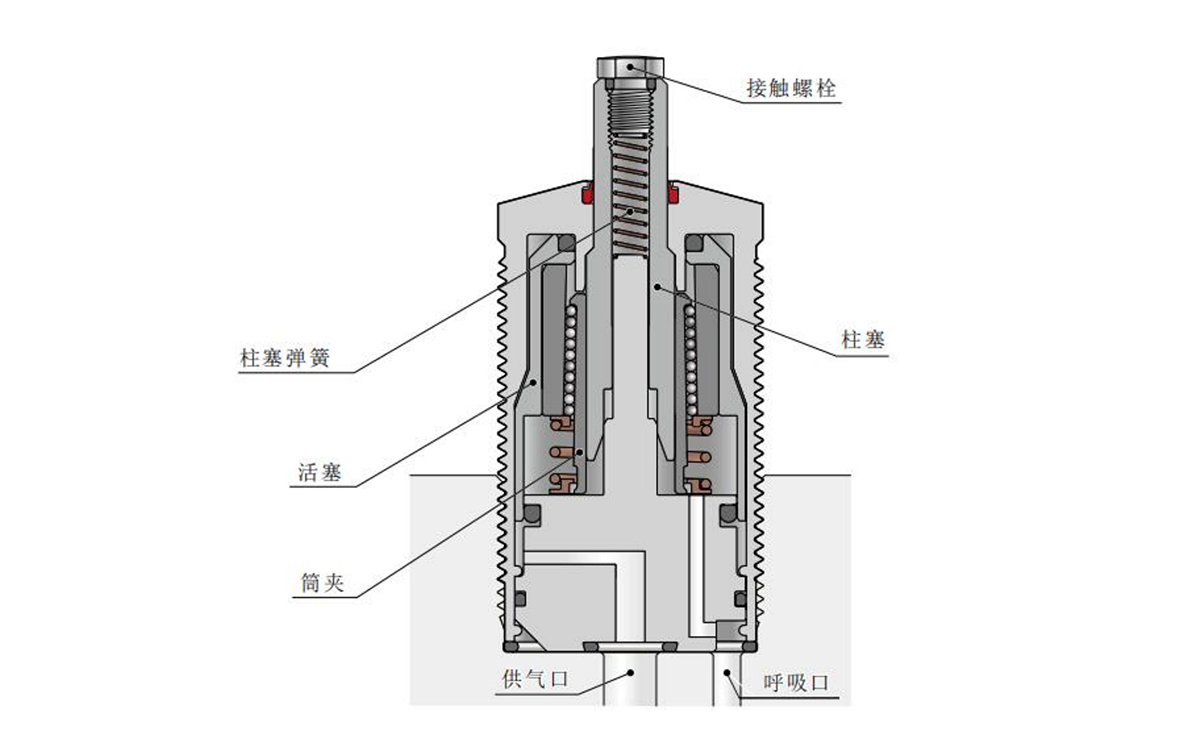

可靠性大幅度提高的锥形套型工件支撑器

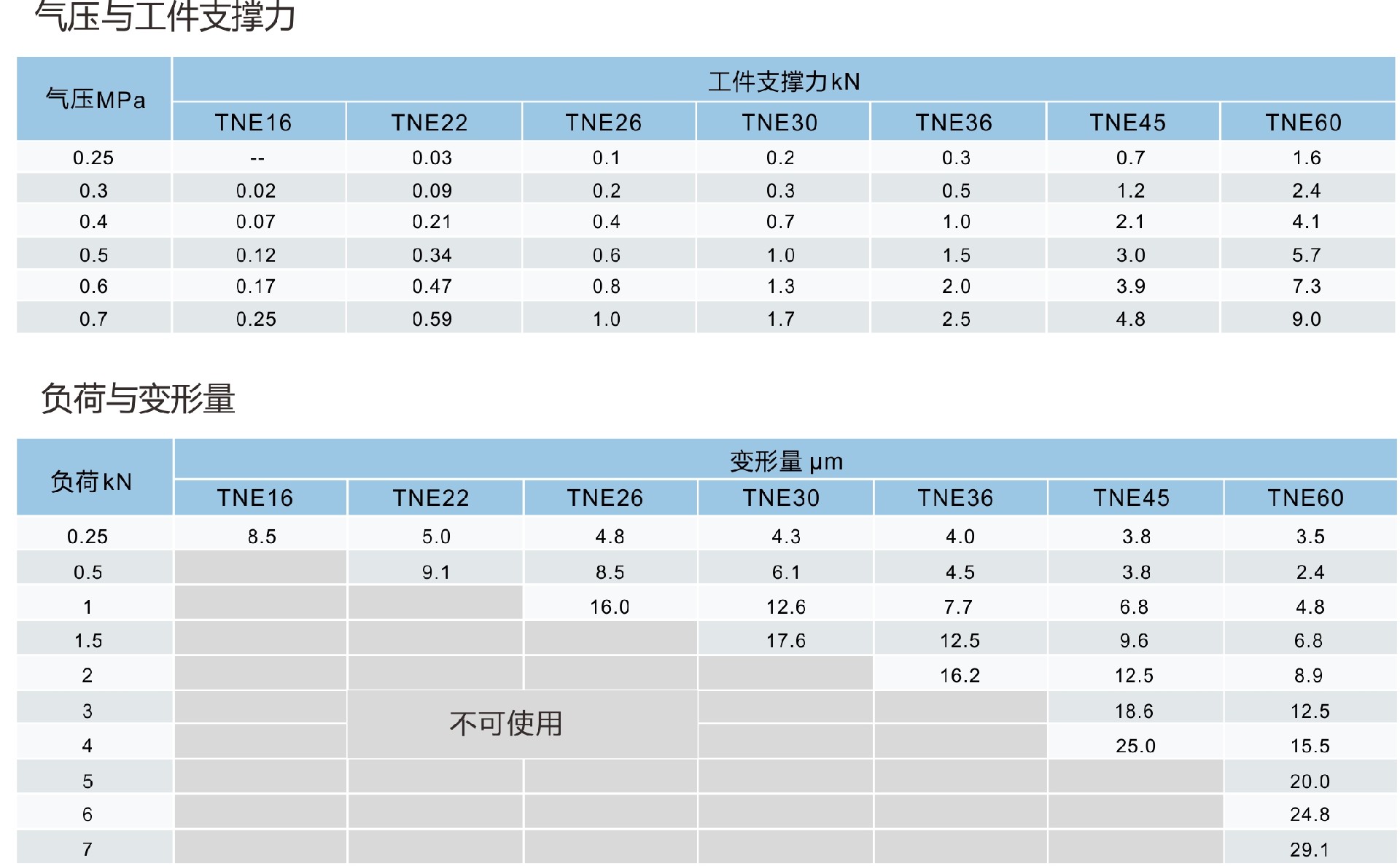

负荷与工件支撑力

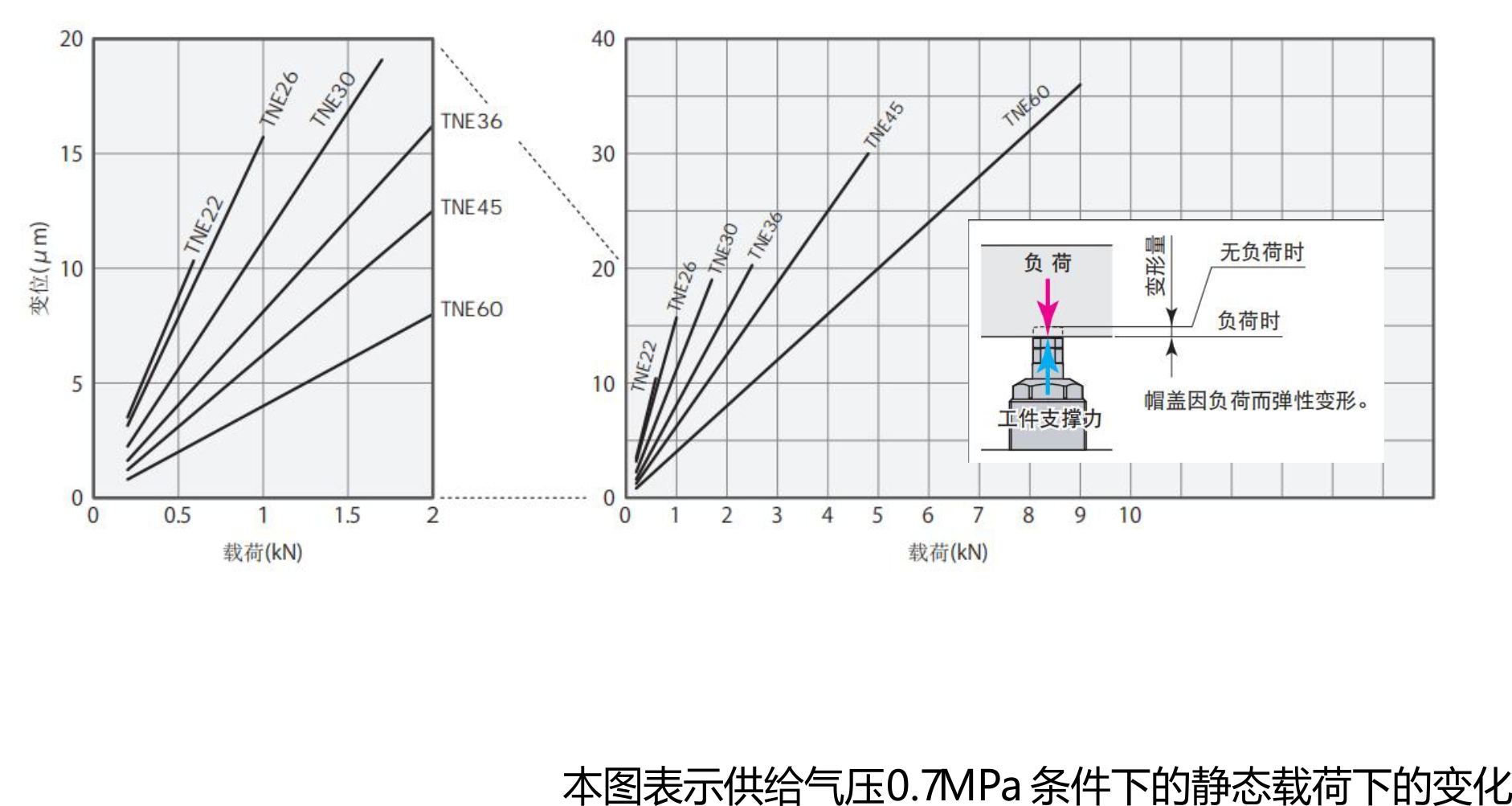

载荷／变位曲线图
本图表示供给气压0.7MPa条件下的静态载荷下的变化

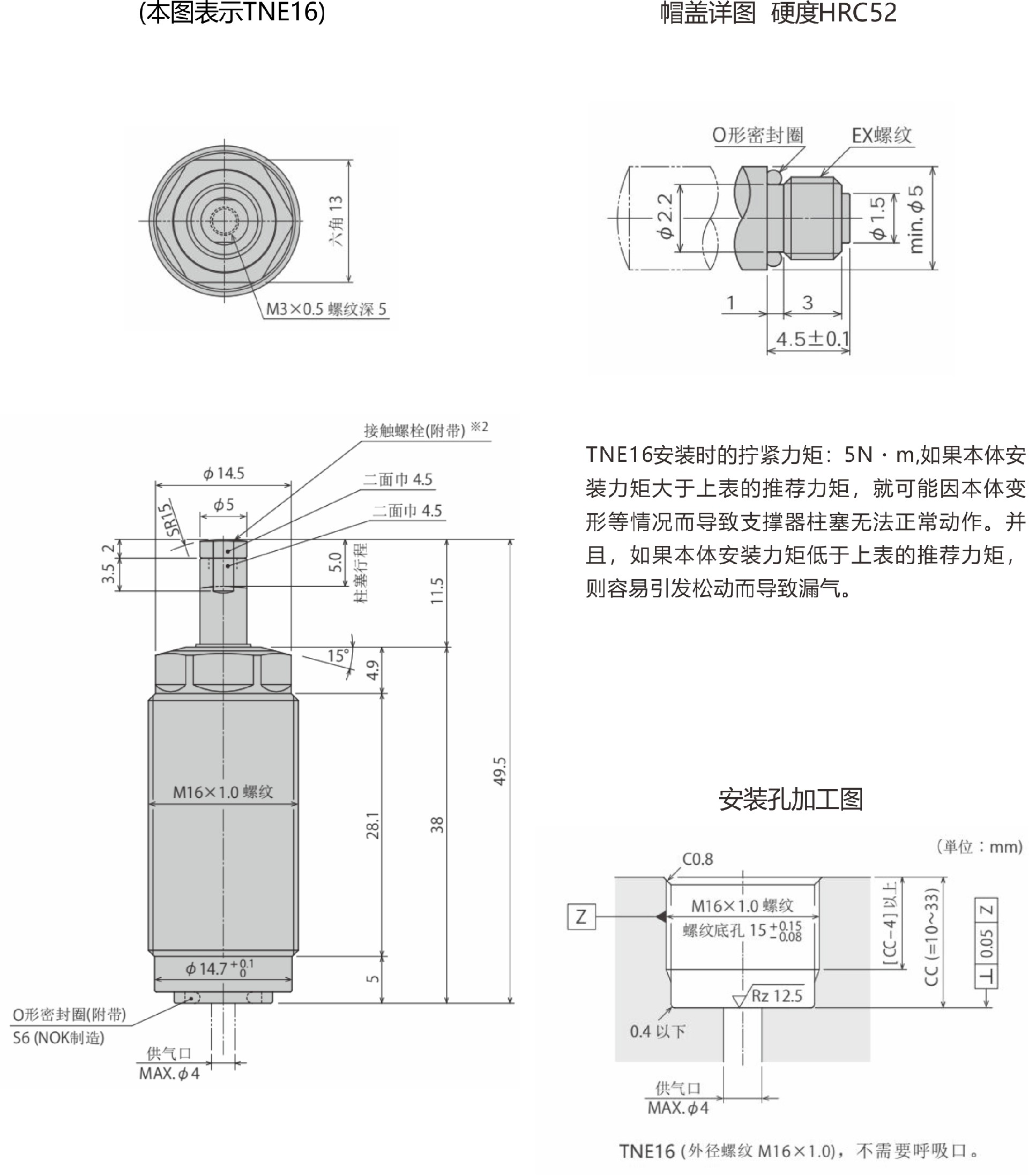

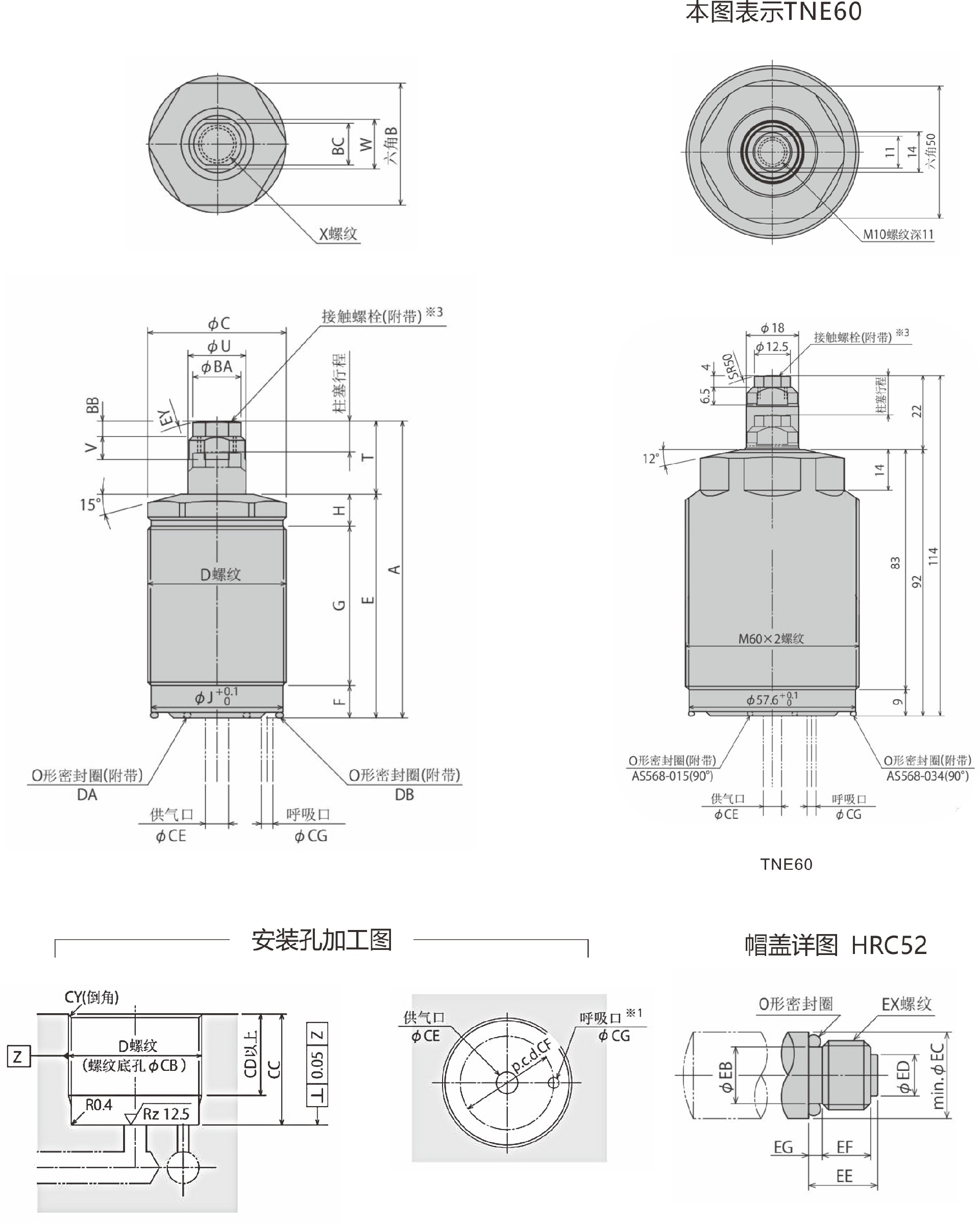

外形尺寸图

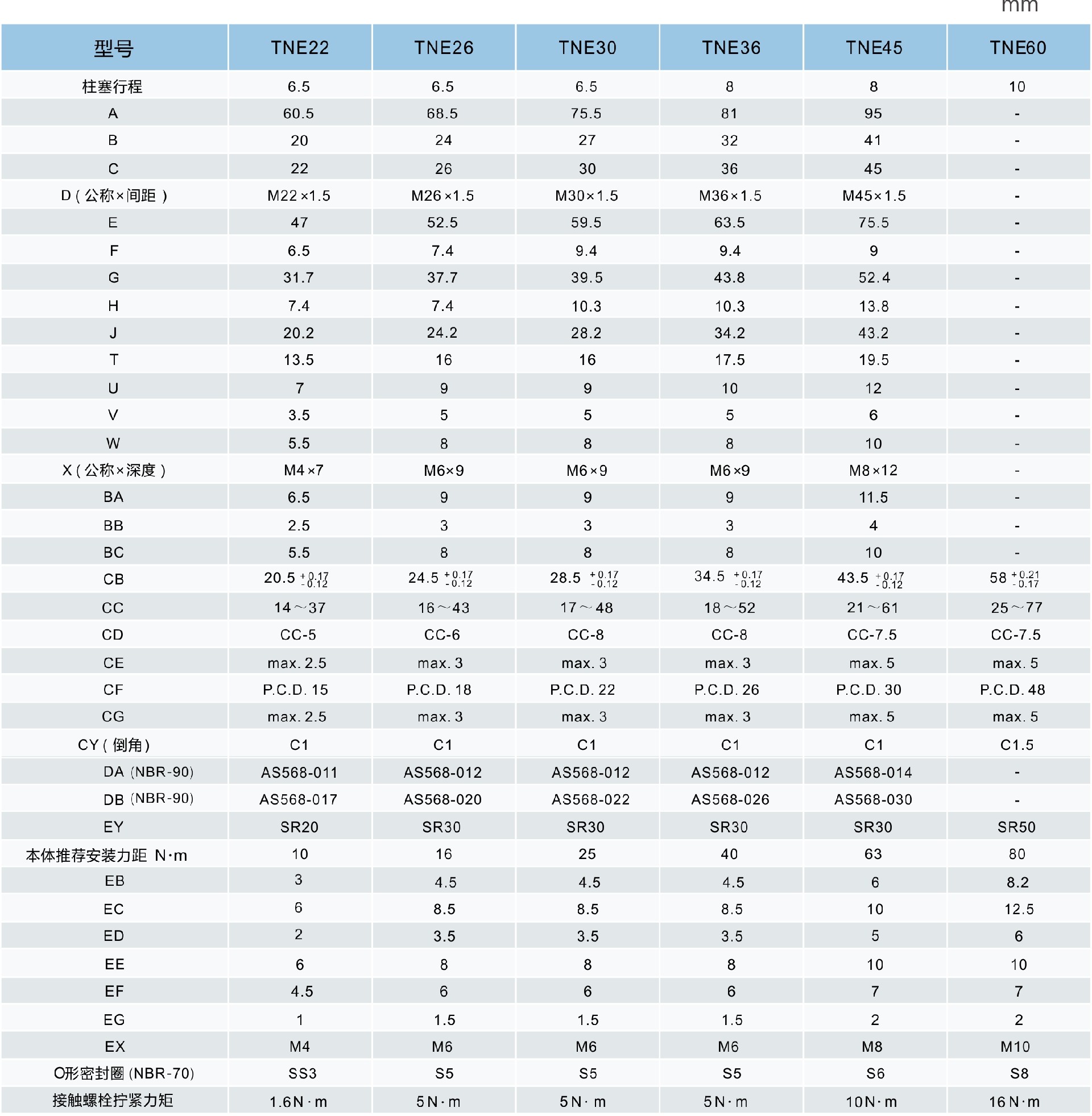

外形尺寸对照表
●请务必安装帽盖。(否则升起弹簧将无法支撑工件。) 用户自制帽盖时，请参照帽盖详图，设置O形圈槽、弹簧挡肩面、导向部。另外，请务必使用附带的Ｏ形圈。
●用户自制升起弹簧时，请参照帽盖详图决定其尺寸。另外，请务必进行防锈处理。(用户自制升起弹簧时，本公司不保证夹紧器的 动作)。
