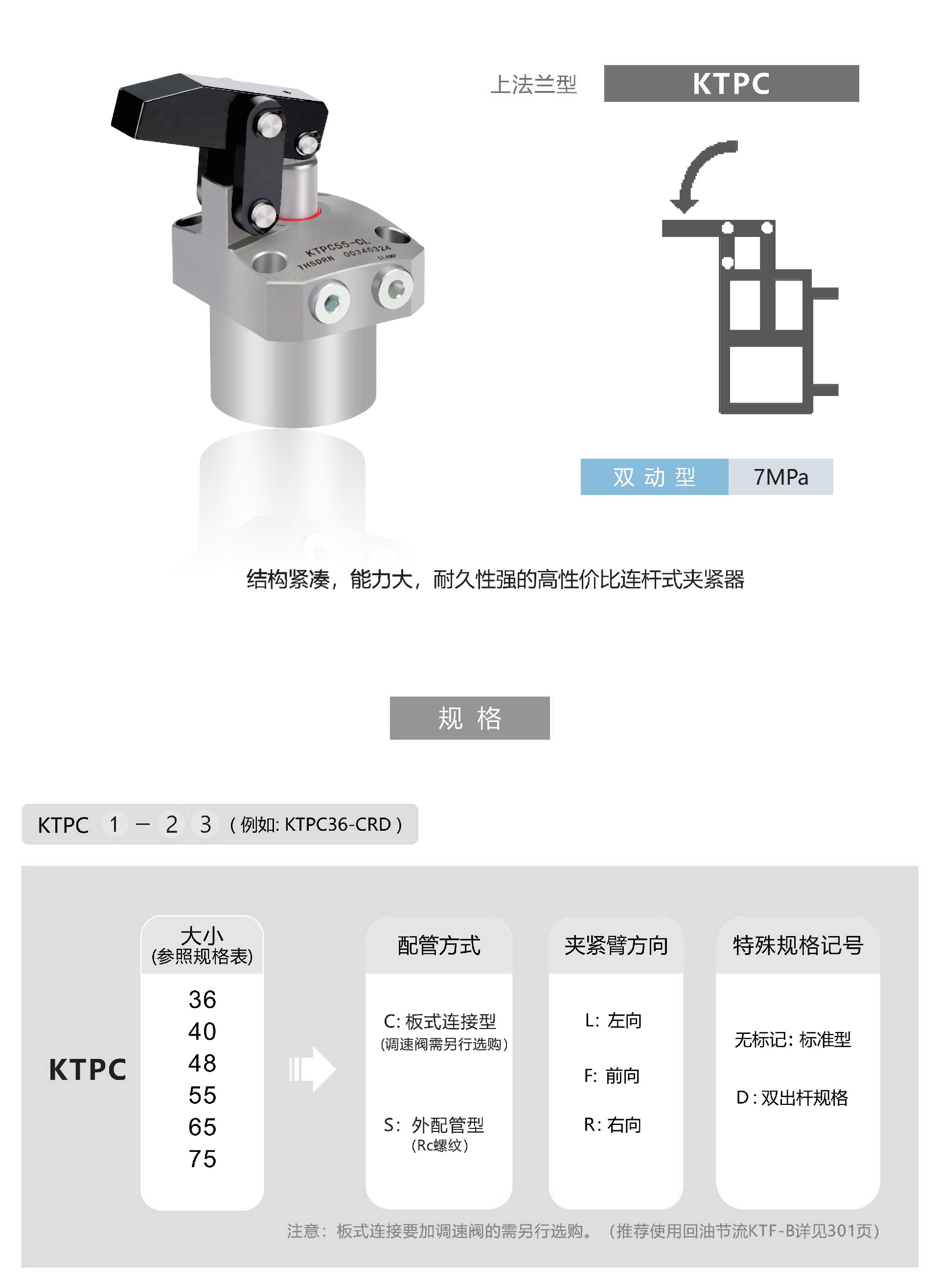

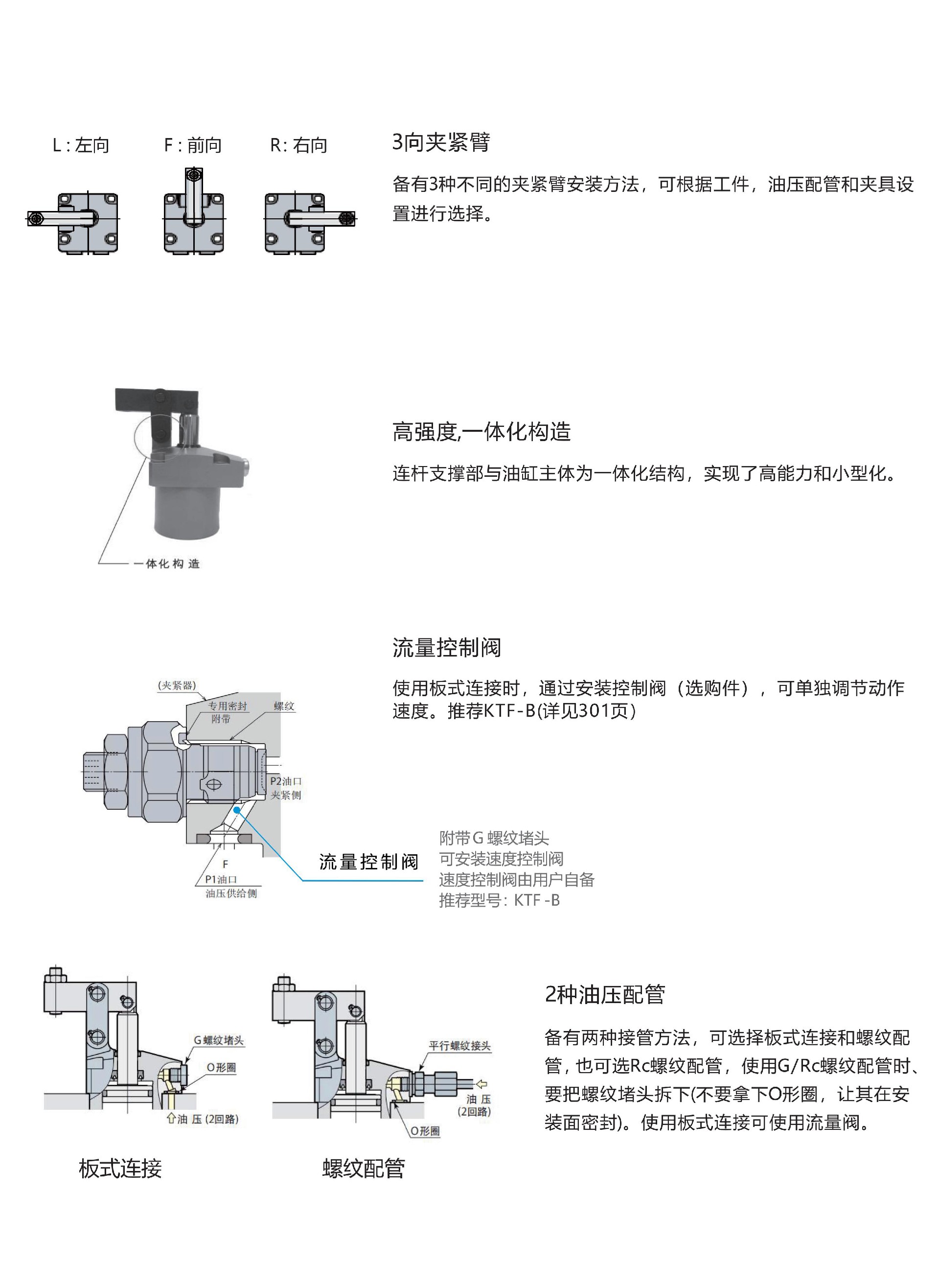

产品简介

油压双动 法兰型     油压夹紧 油压放松

使用油压为低压(1.5-7MPa)

安装方式：有板式连接或外配油管 (板式连接可直接安装流量阀)

动作顺序：杠杆式原理，活塞顶出压板下压直到压上工件。

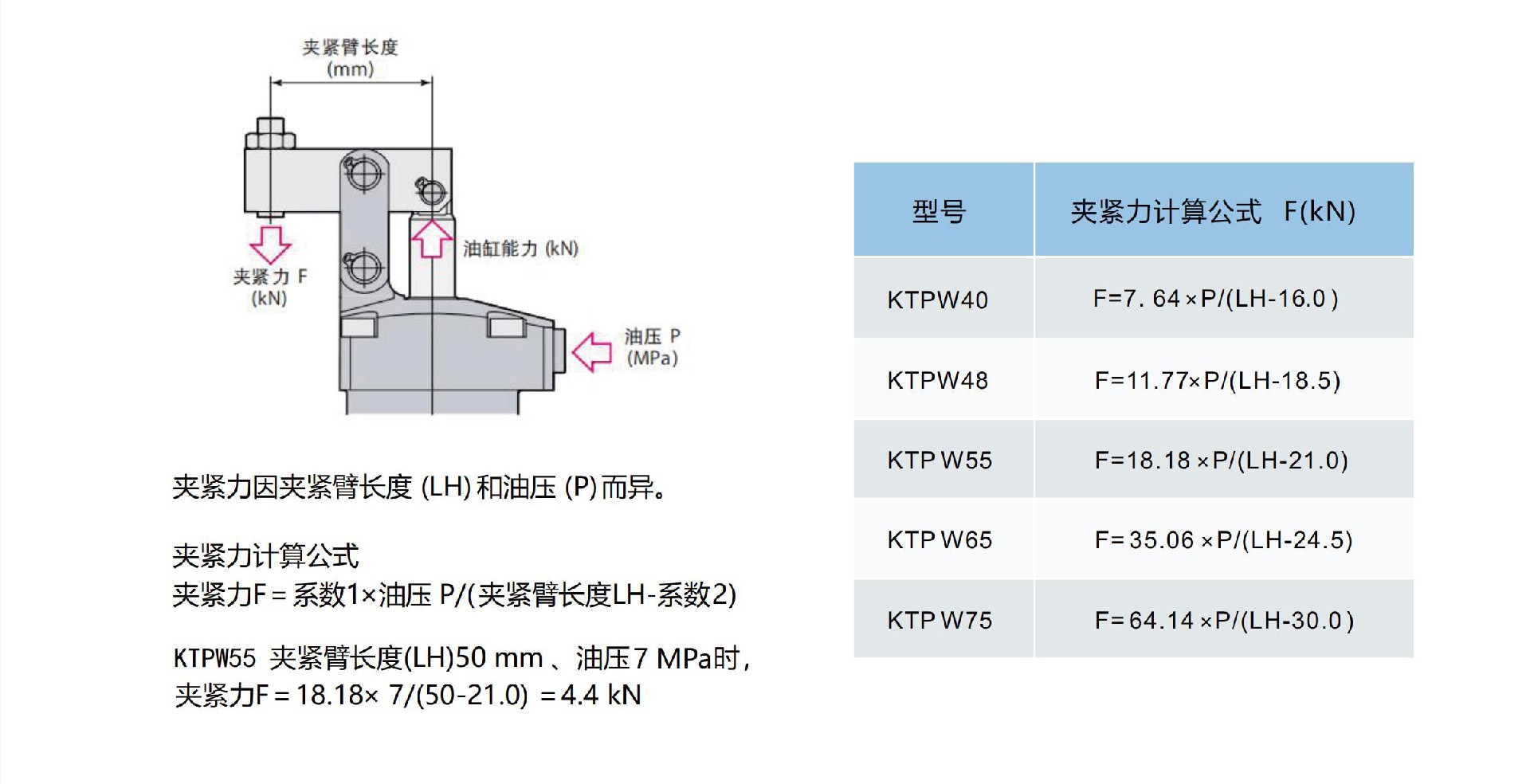

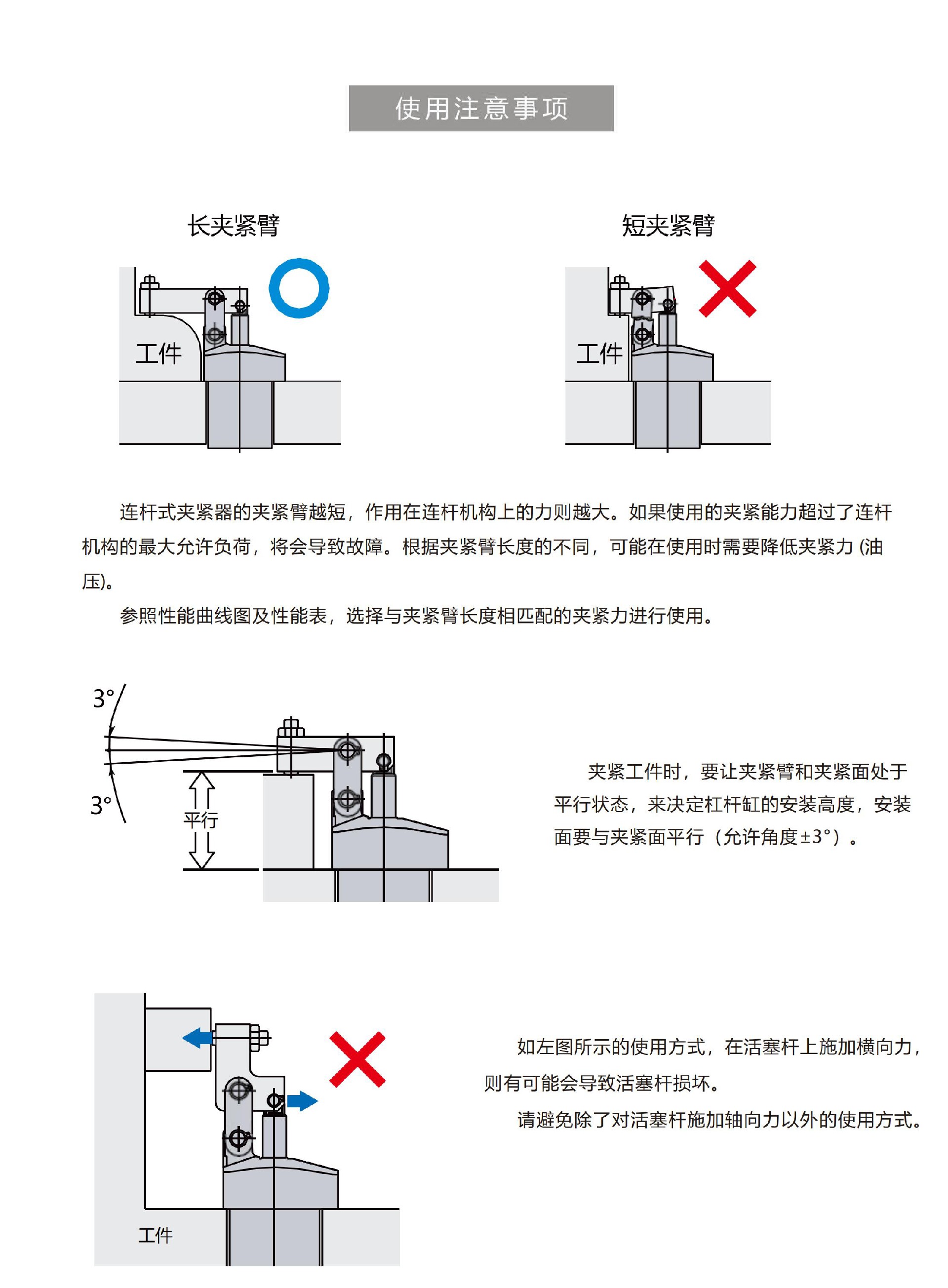

夹紧力因压板的长度和油压变化而改变。(夹紧力按计算公式来计算）

用于需要夹紧•释放确认的自动化流水线

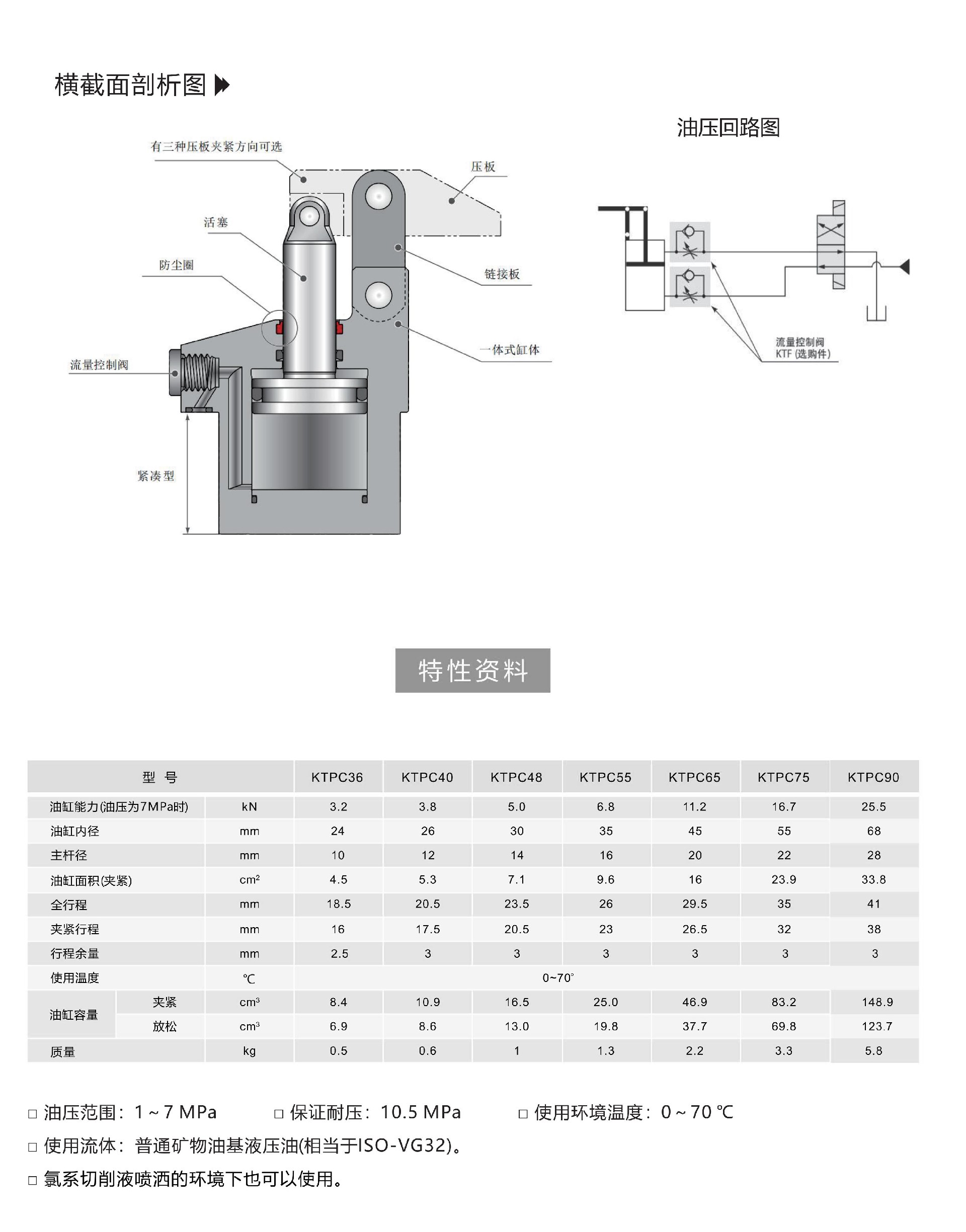

l 油压范围：1～7 MPa ●保证耐压：10.5 MPa ，●使用环境温度：0～70 ℃ ,●使用流体：普通矿物油基

液压油(相当于ISO-VG32)

●氯系切削液喷洒的环境下也可以使用。

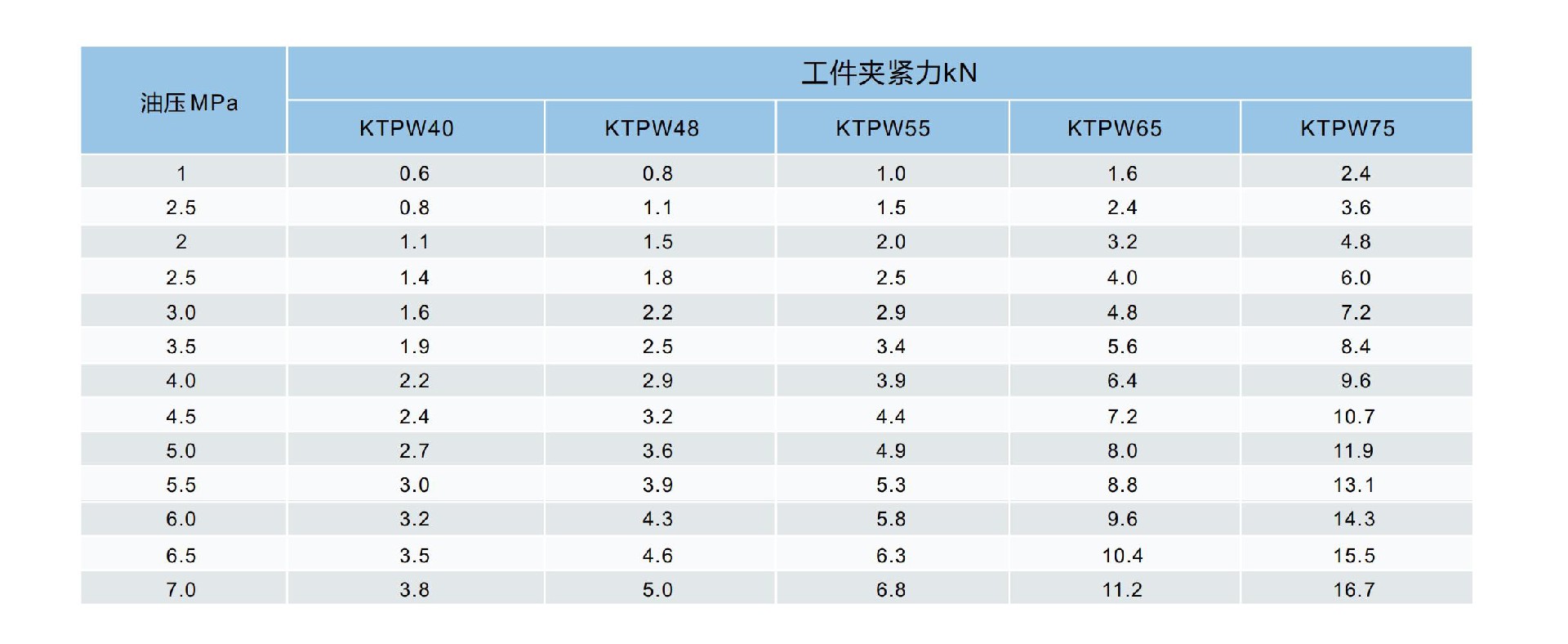

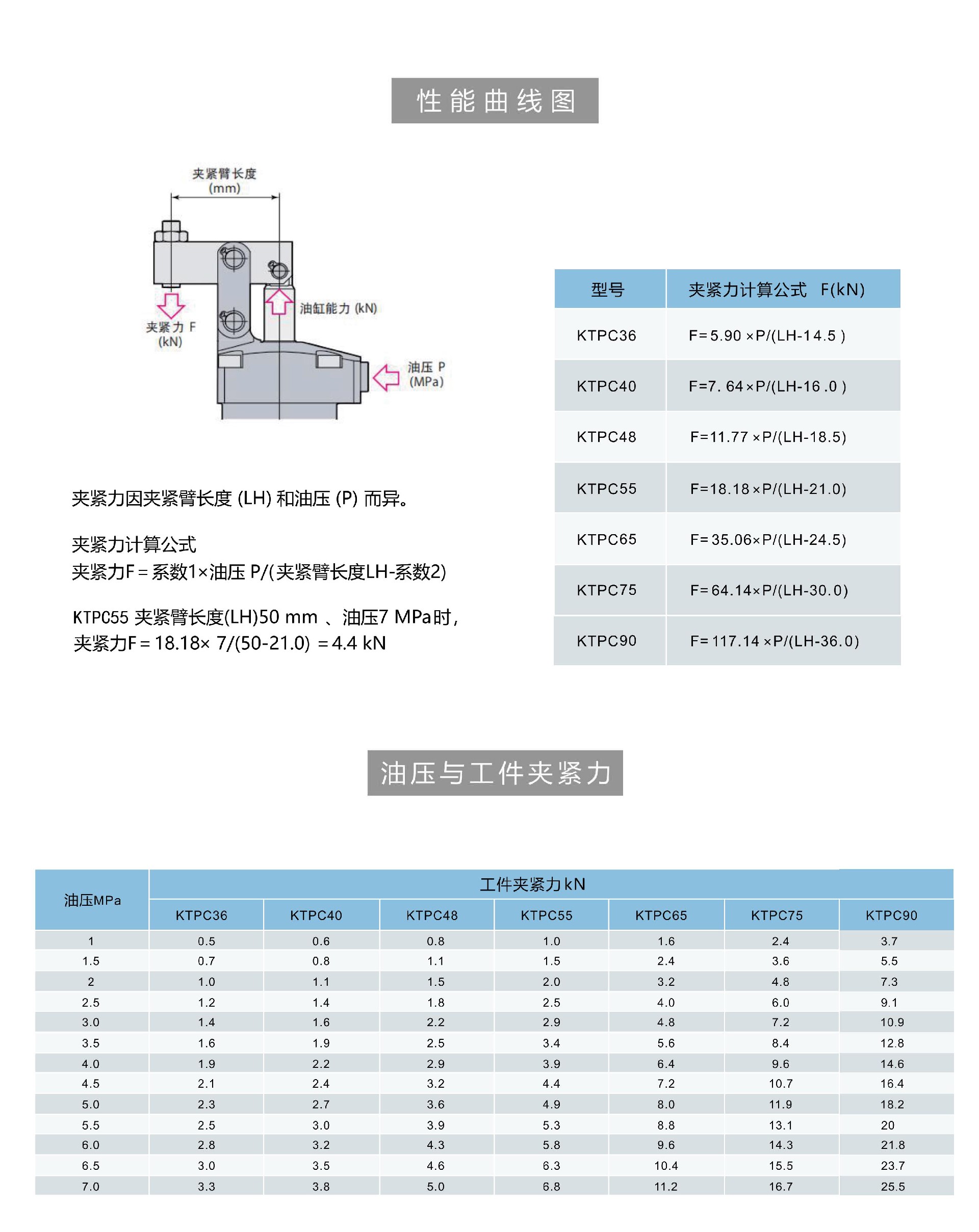

性能与工件夹紧力

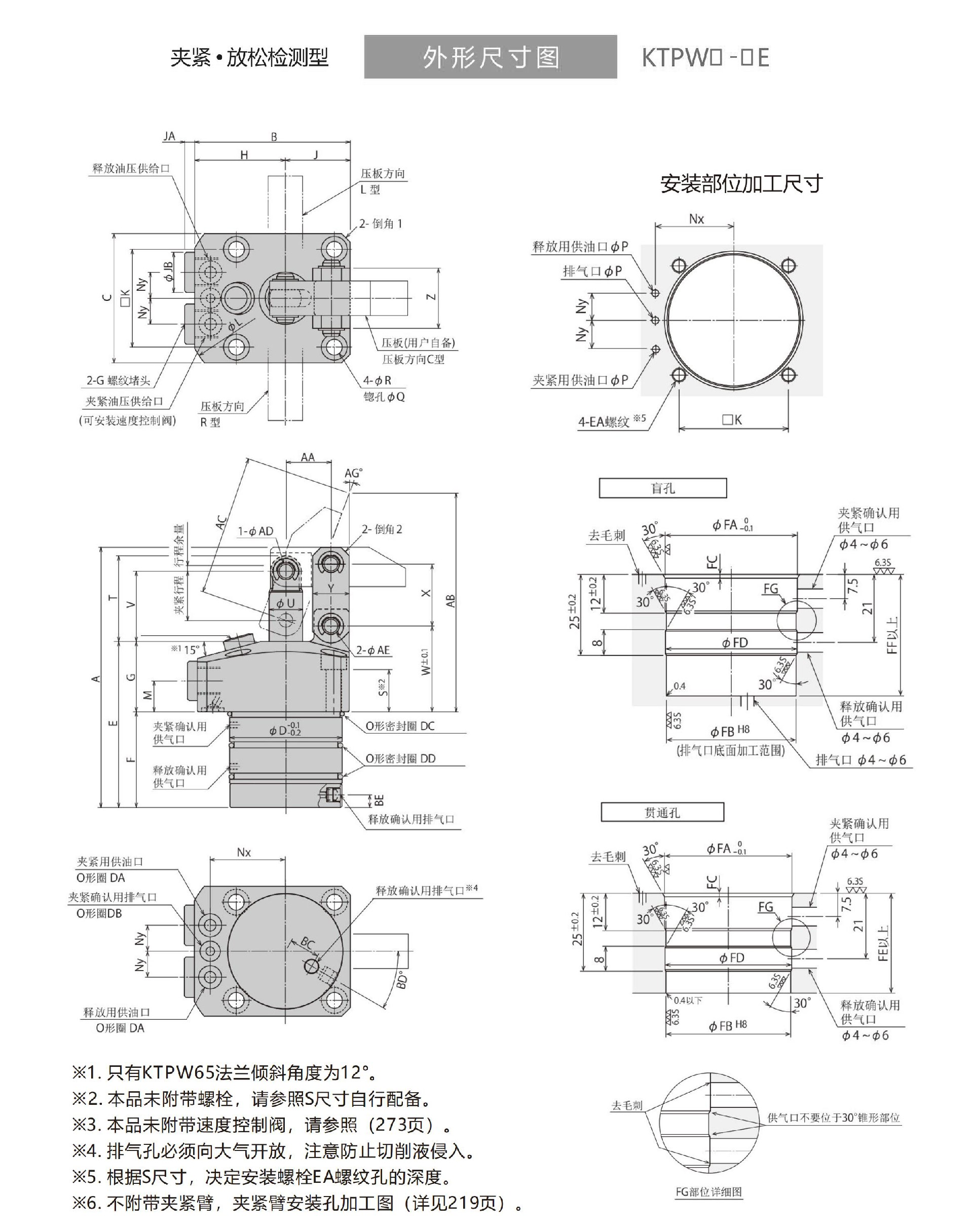

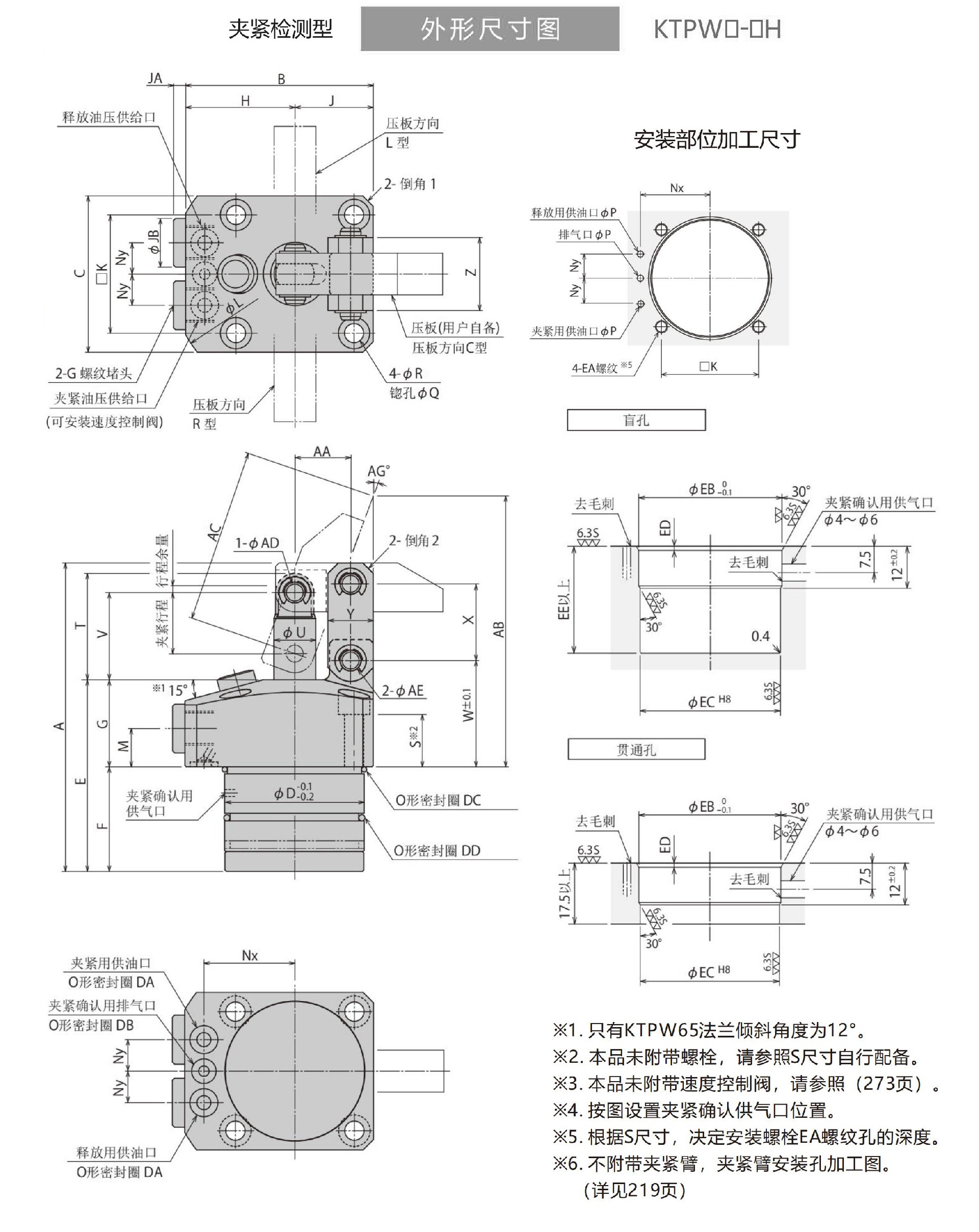

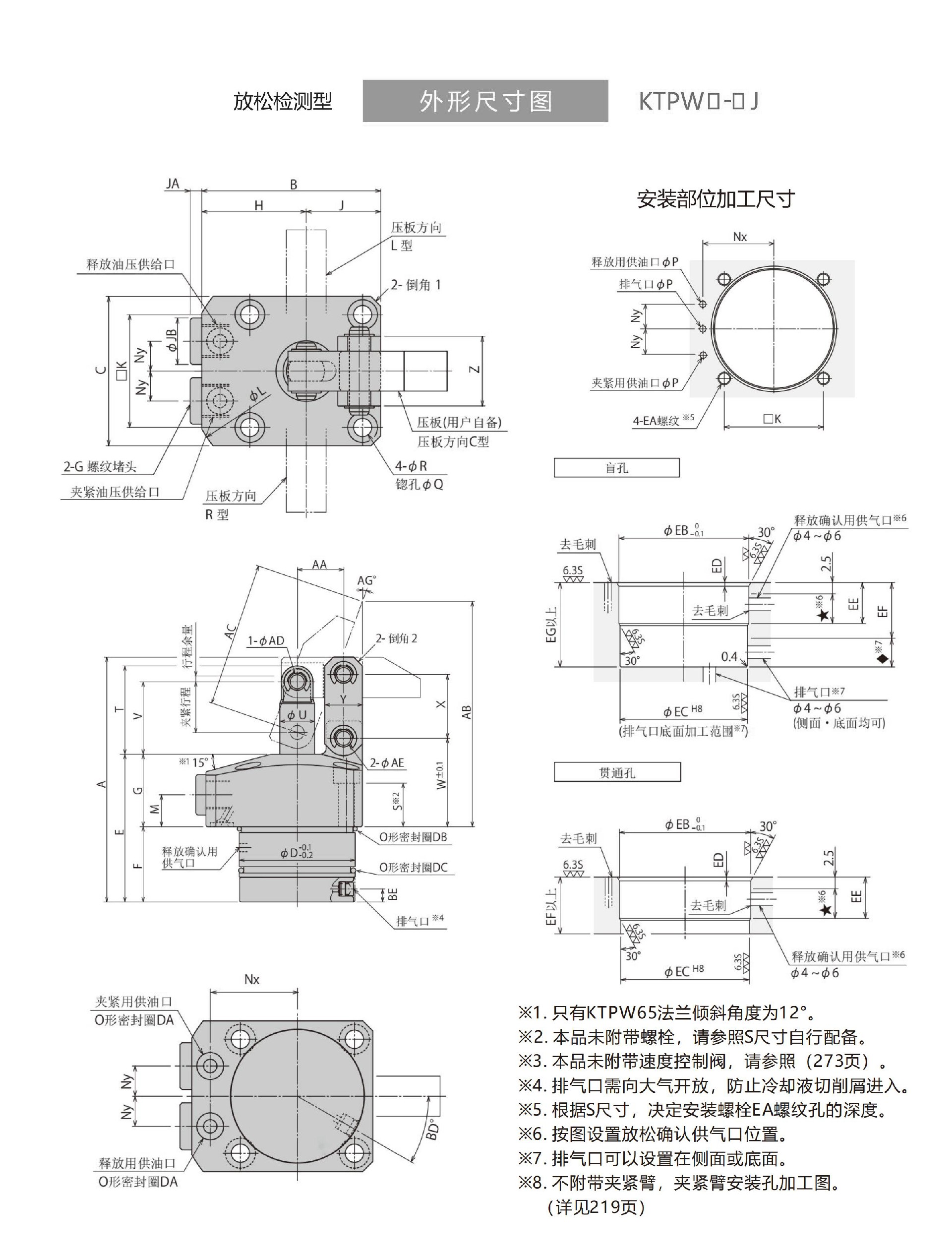

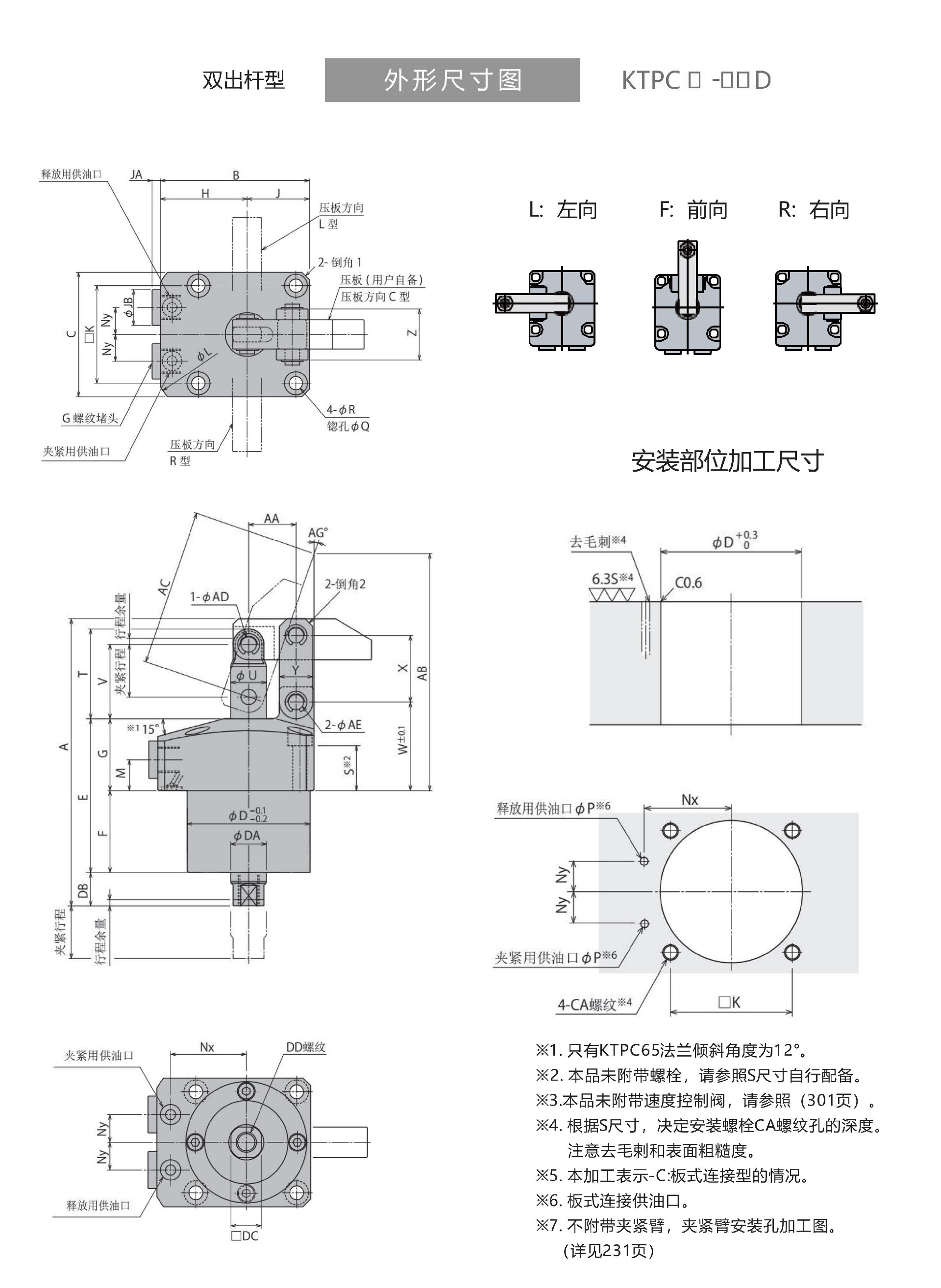

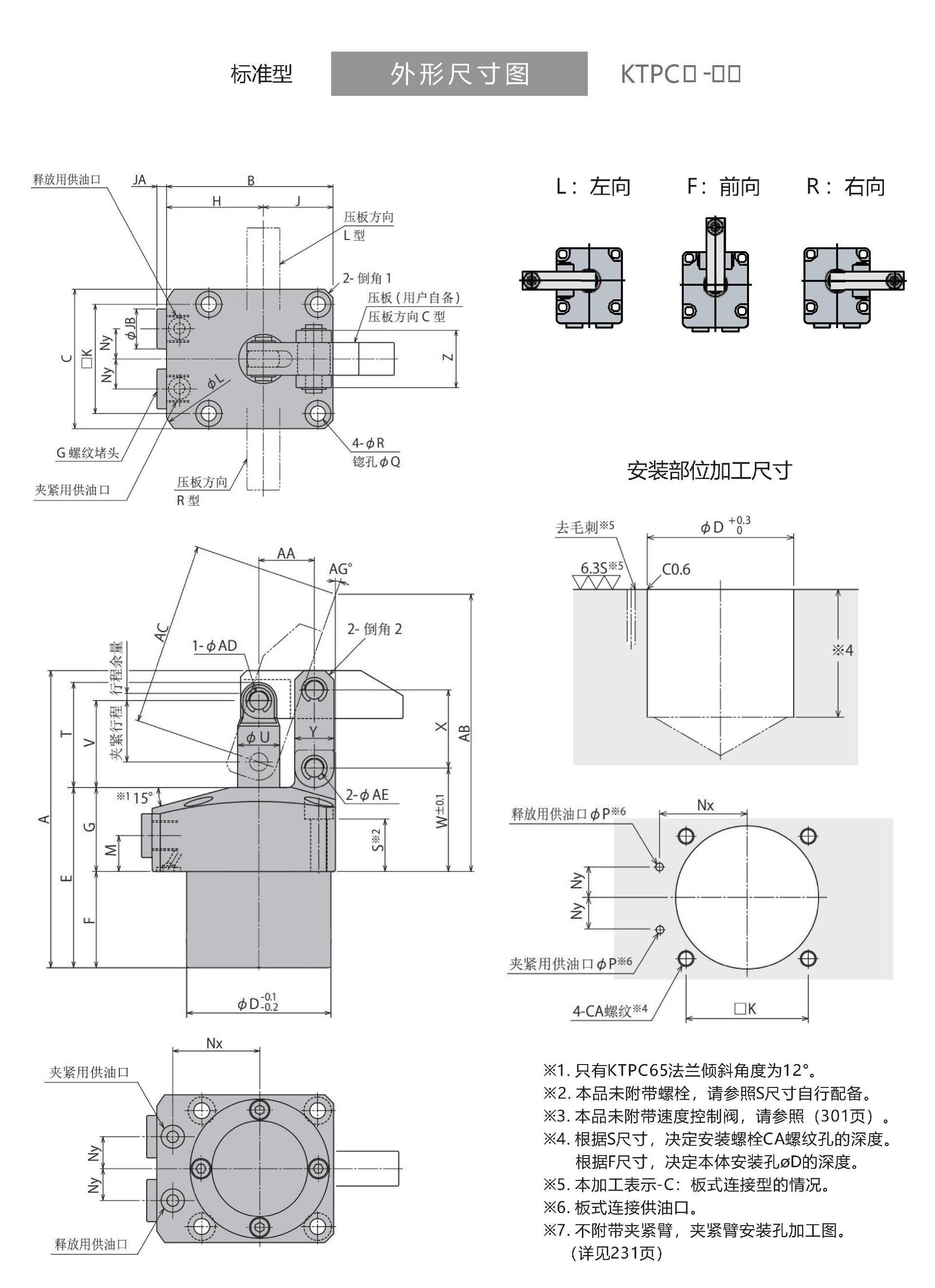

外形尺寸图

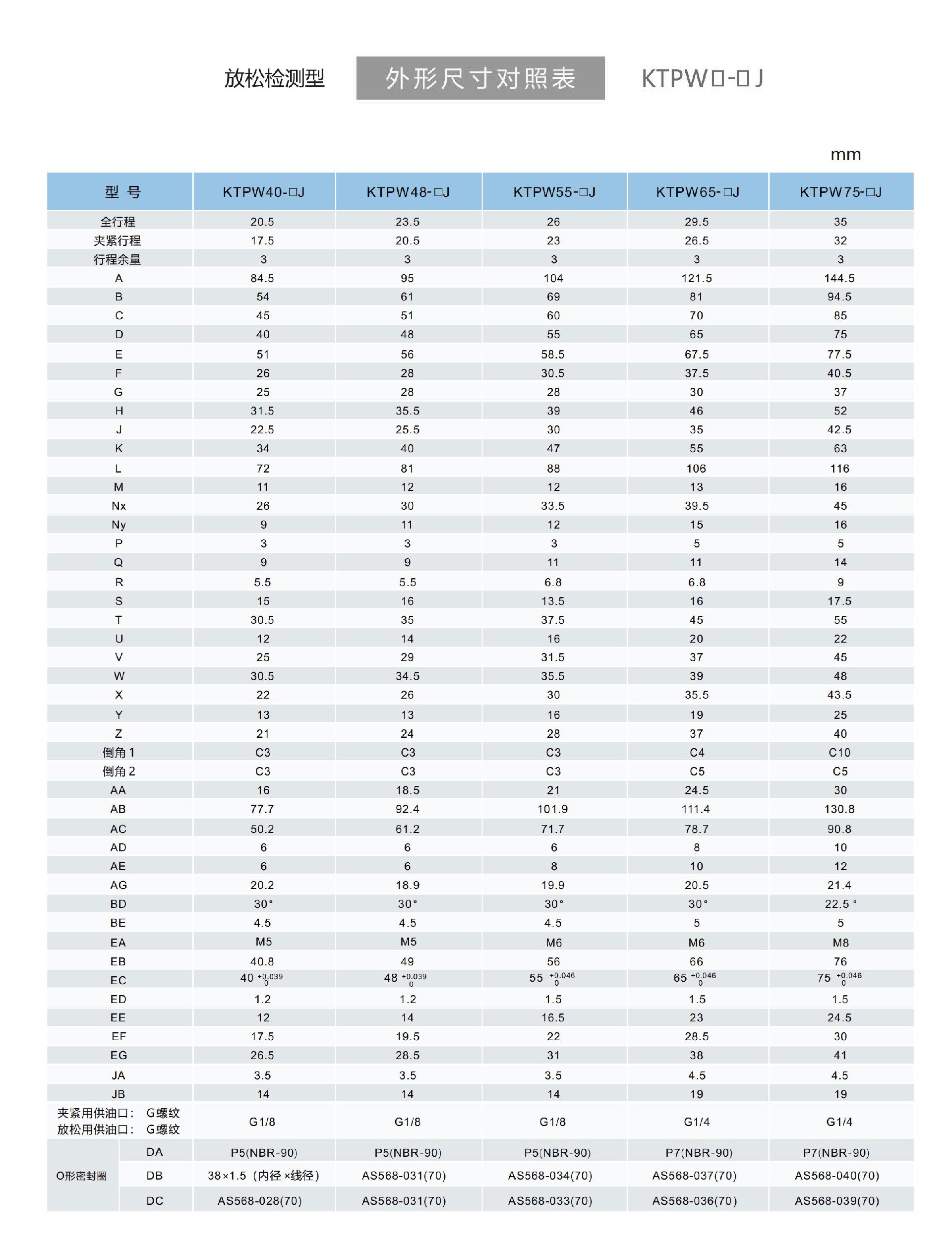

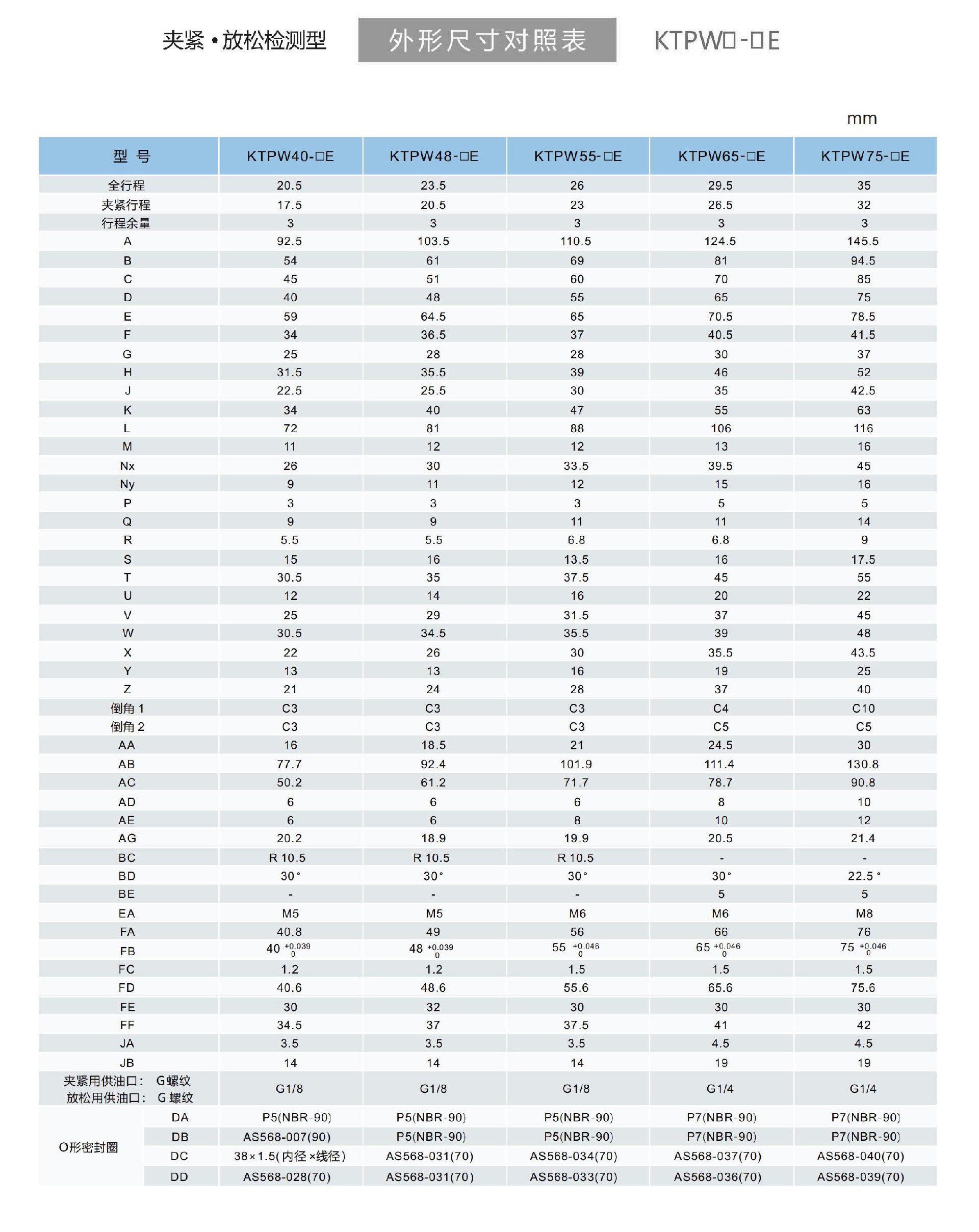

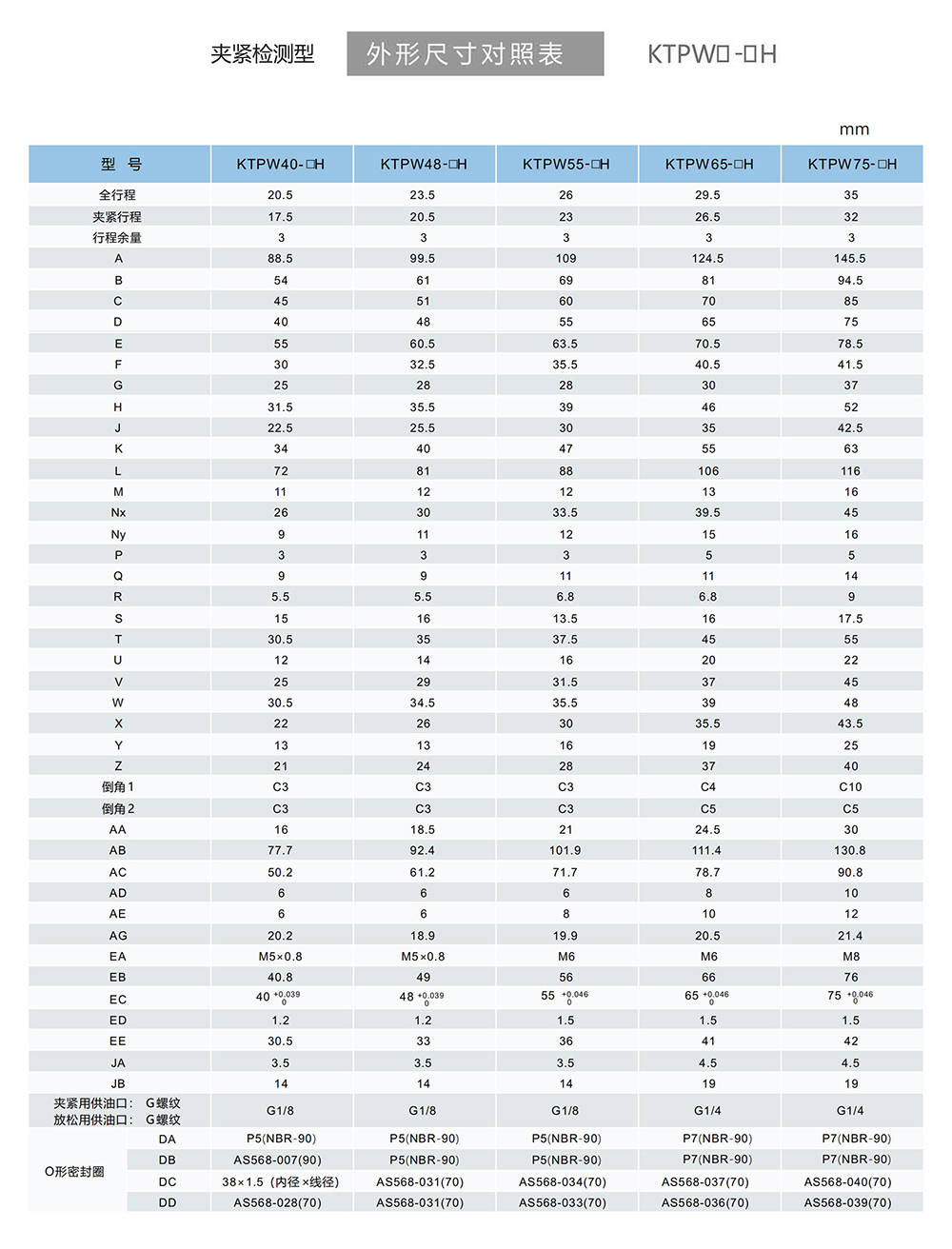

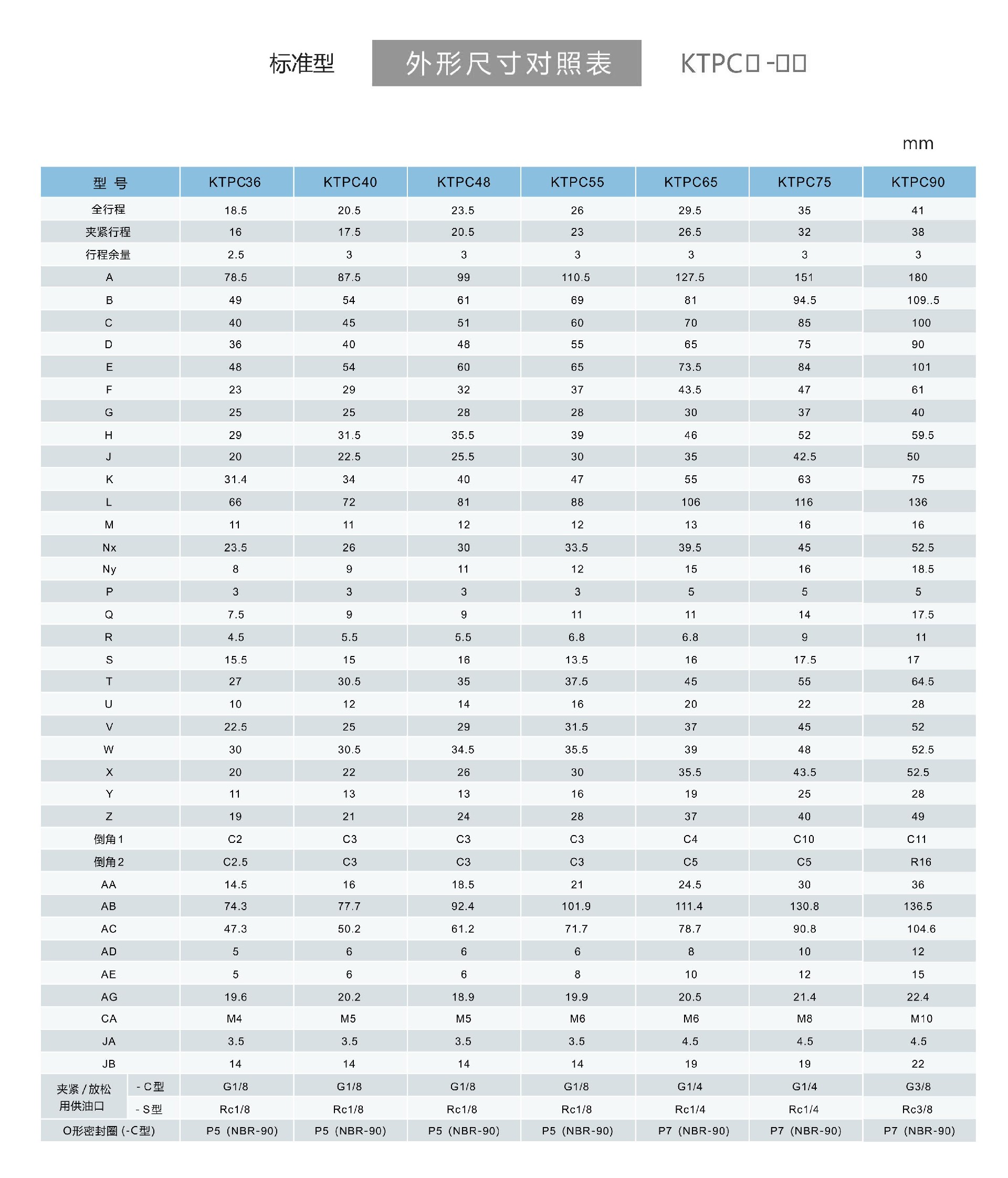

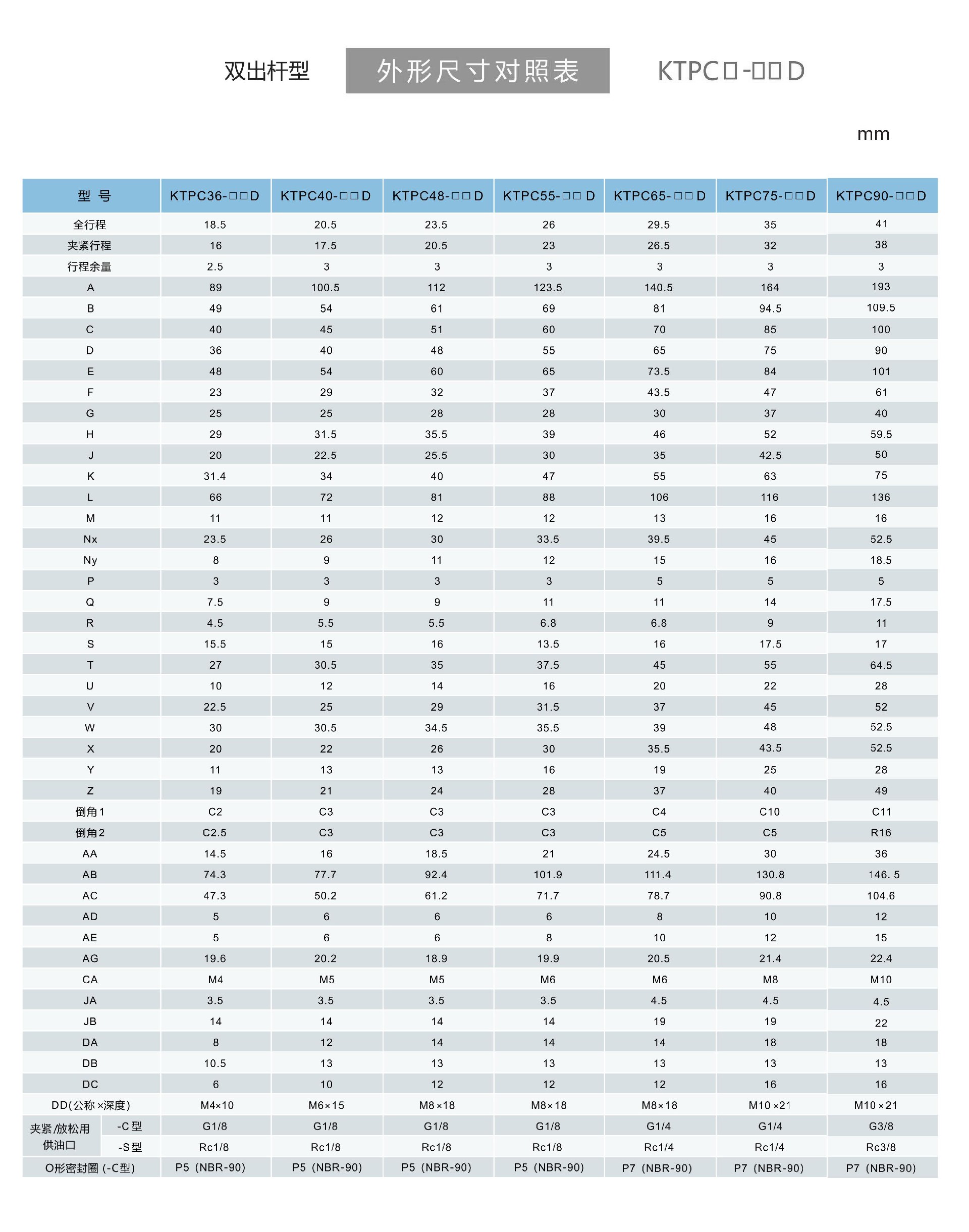

外形尺寸对照表
