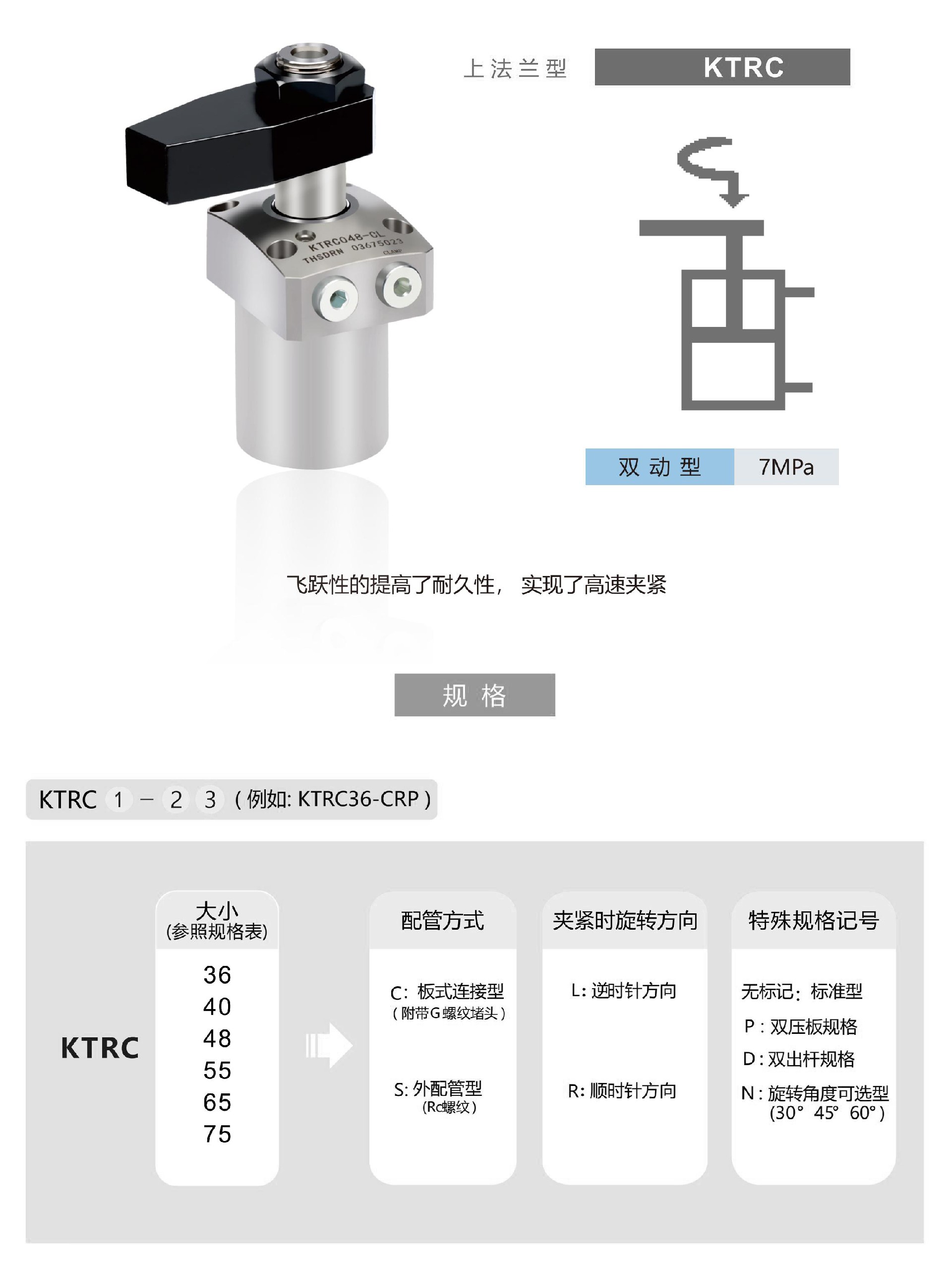

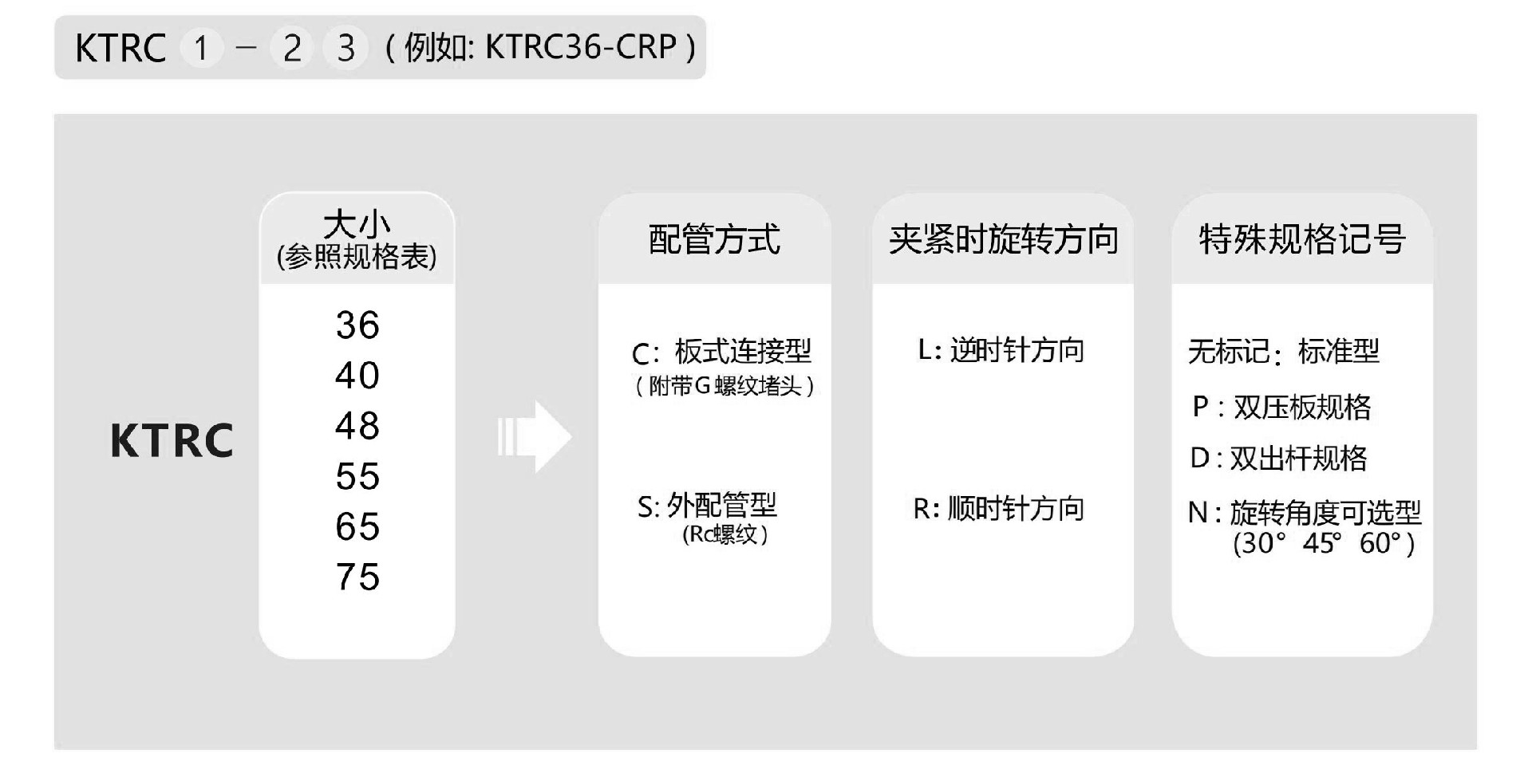

产品简介


*本品适用于量产零件之专用机及治具,能大幅提高机加、装配、焊接等工模夹具自动化程度。

*转角缸工作过程,活塞先行完成旋转行程——压臂下压并旋转至设计的规定位置和角度,

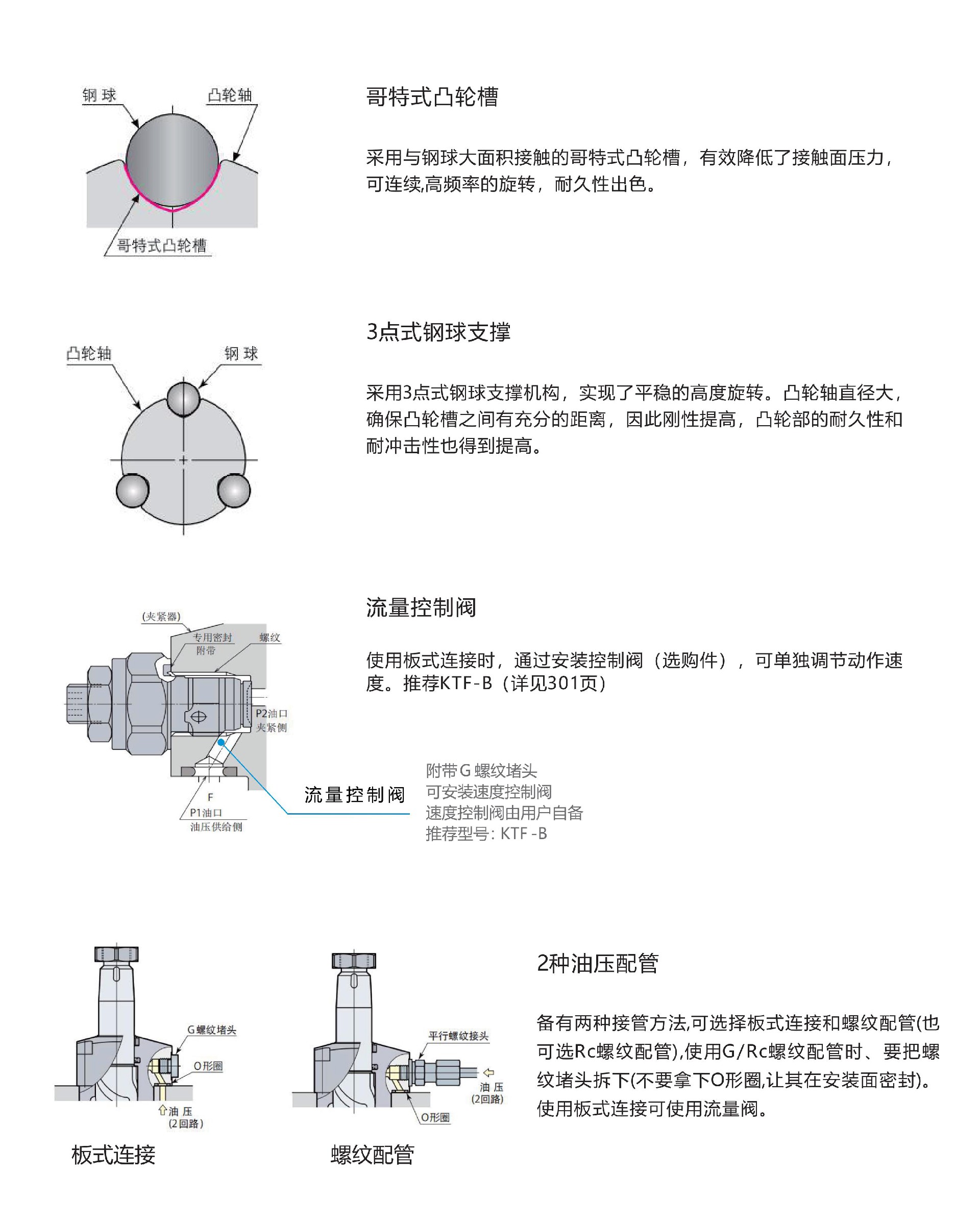

*采用3点式钢球支撑机构,实现了平稳的高精度旋转。凸轮轴直径大,确保凸轮槽之间有充分的距离,因此刚性提高,凸轮部的耐久性和耐冲击性也得到提高。

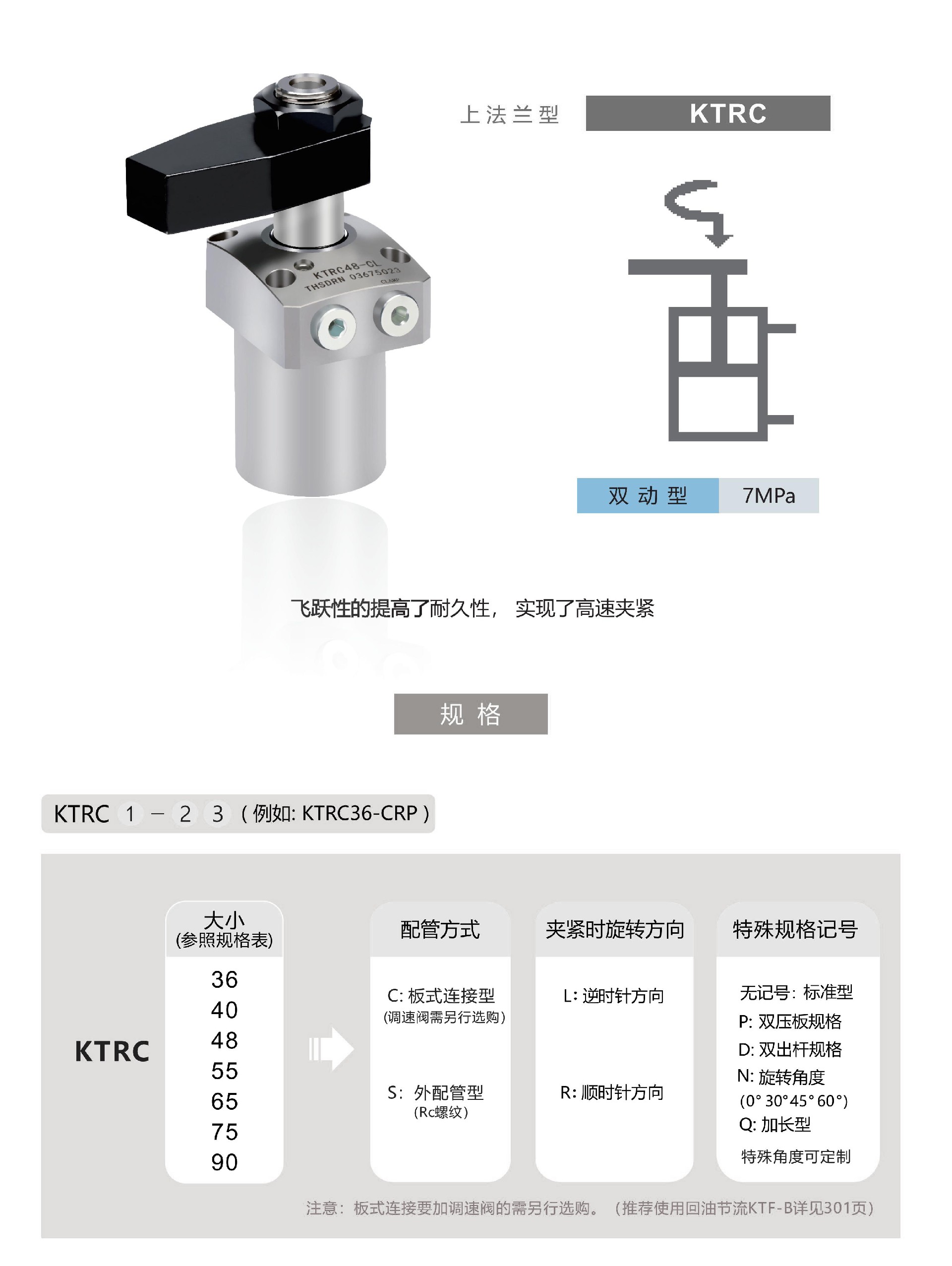

飞跃性的提高了耐久性,实现了高速夹紧

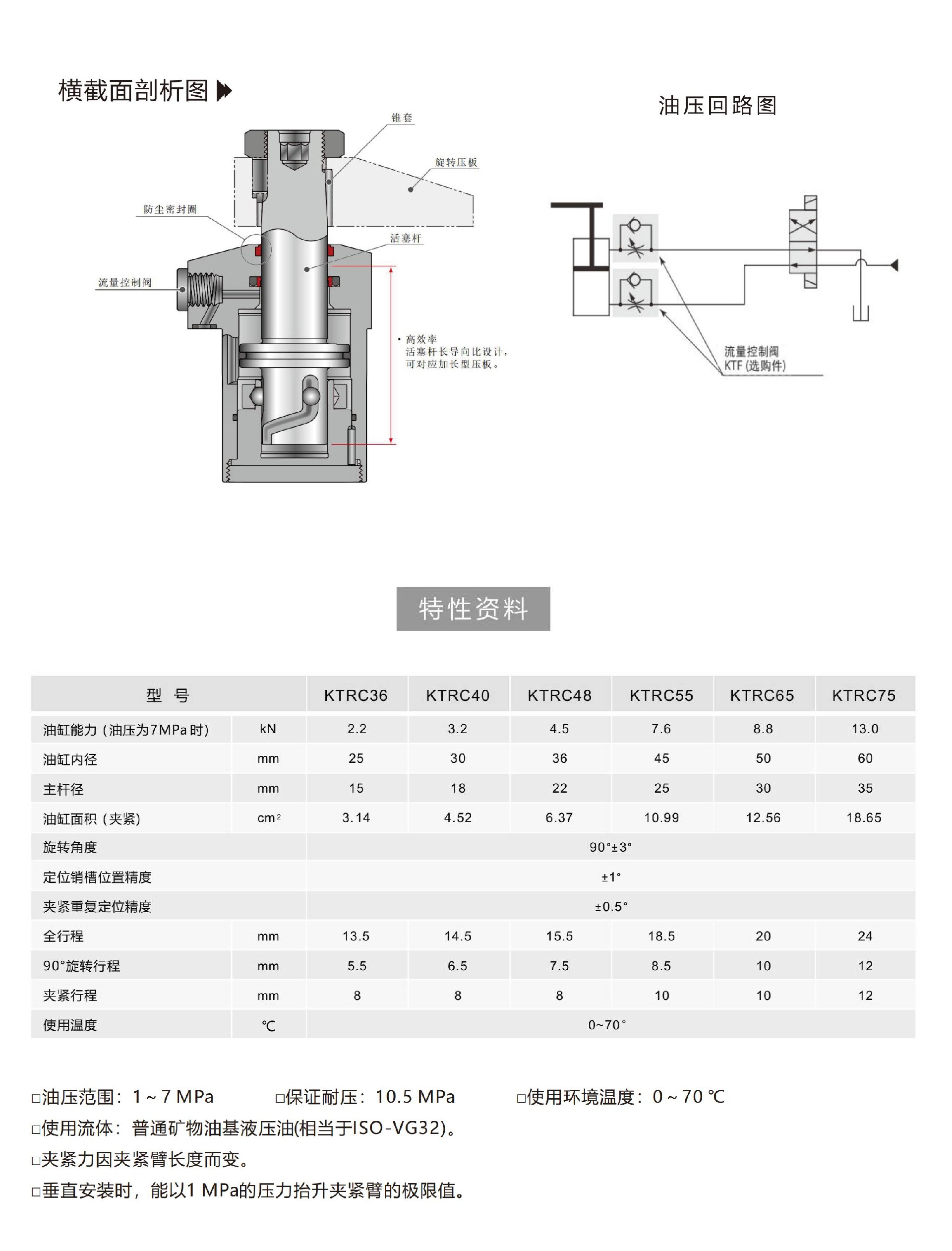

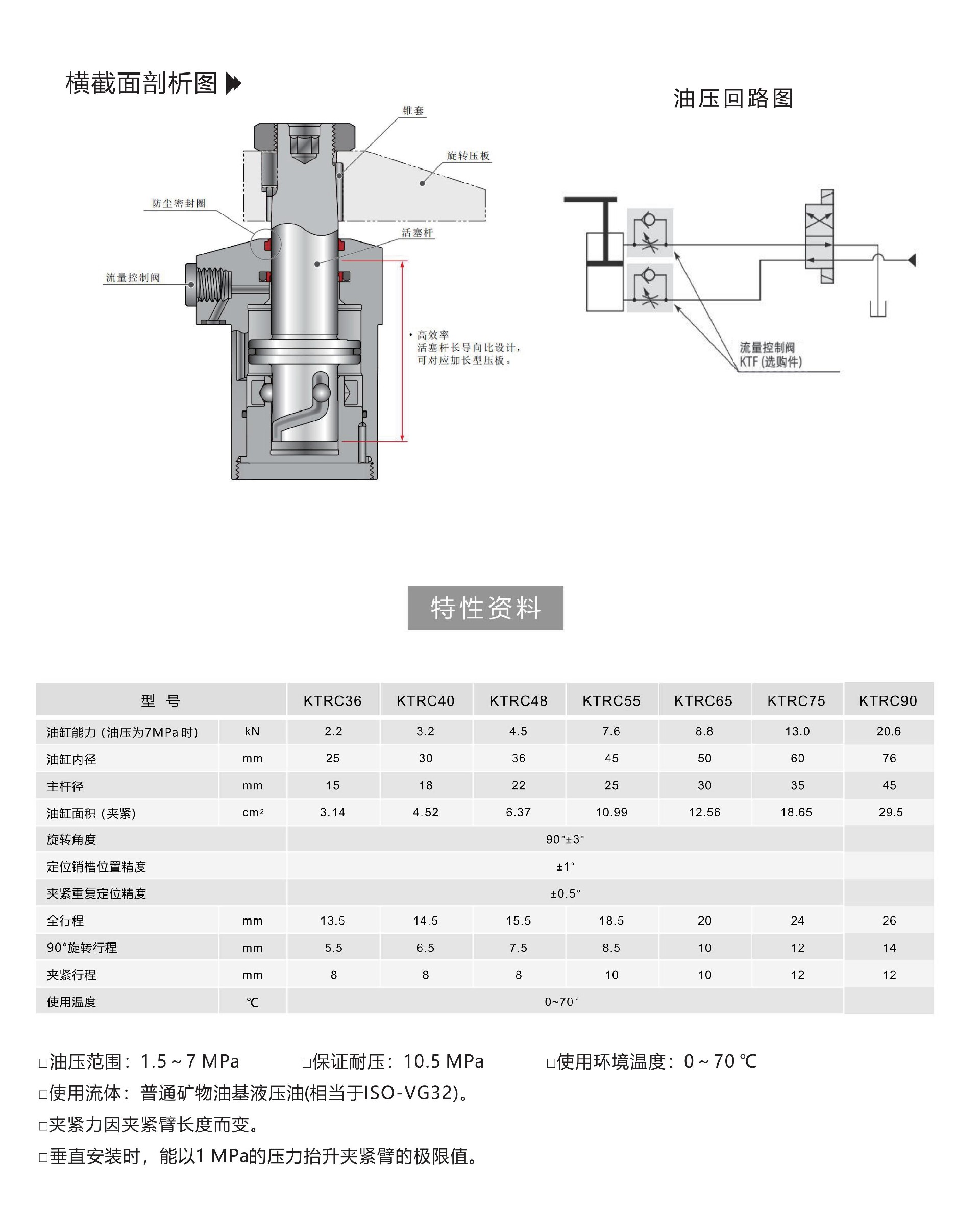

转角缸结构 KTRC.jpg



●油压范围:1~7 MPa ●保证耐压:10.5 MPa ●使用环境温度:0~70 ℃ ●使用流体:普通矿物油基液压油(相当于ISO-VG32)

●夹紧力因夹紧臂长度而变

1:垂直安装时,能以1 MPa的压力抬升夹紧臂的极限值。

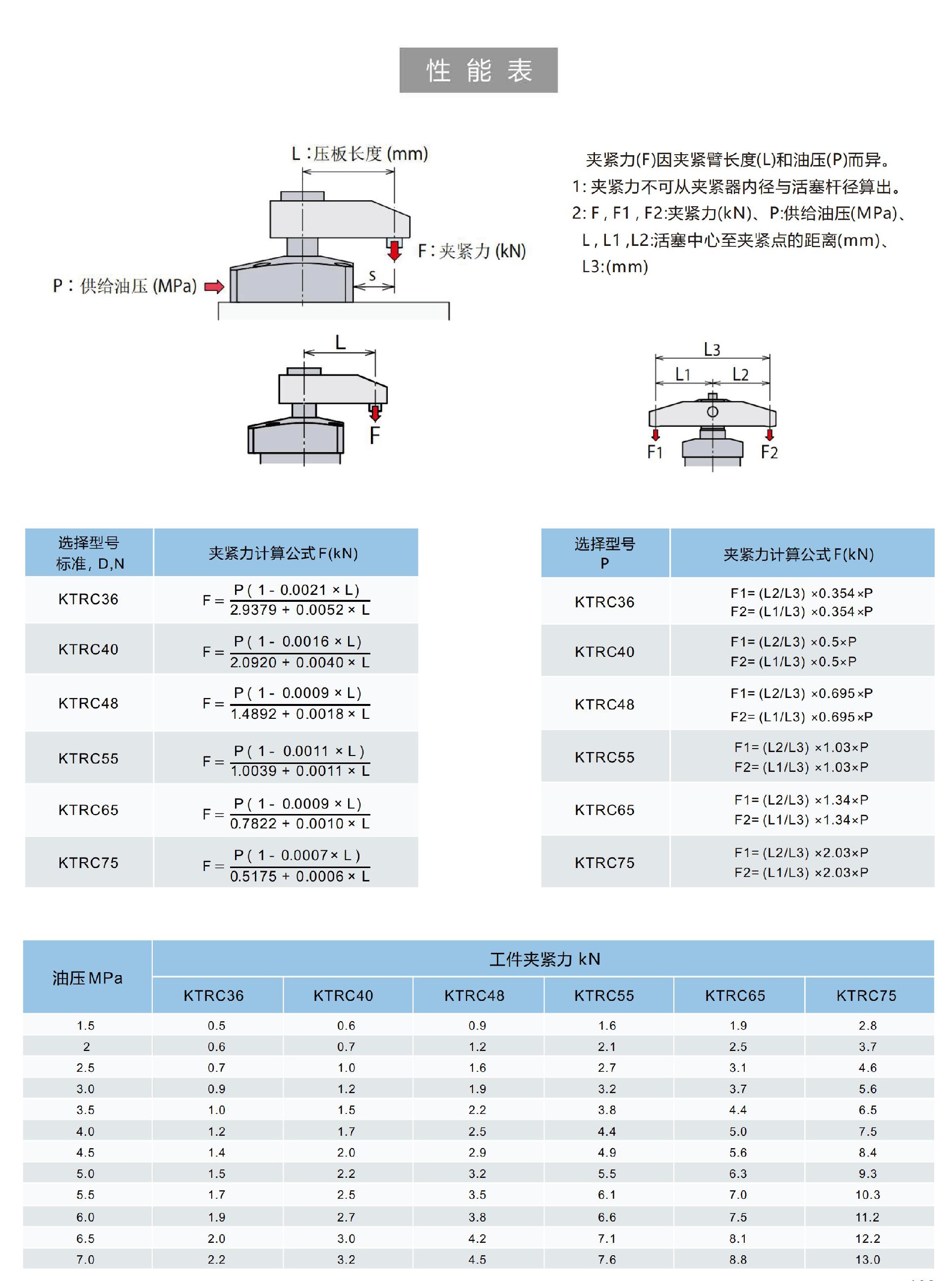

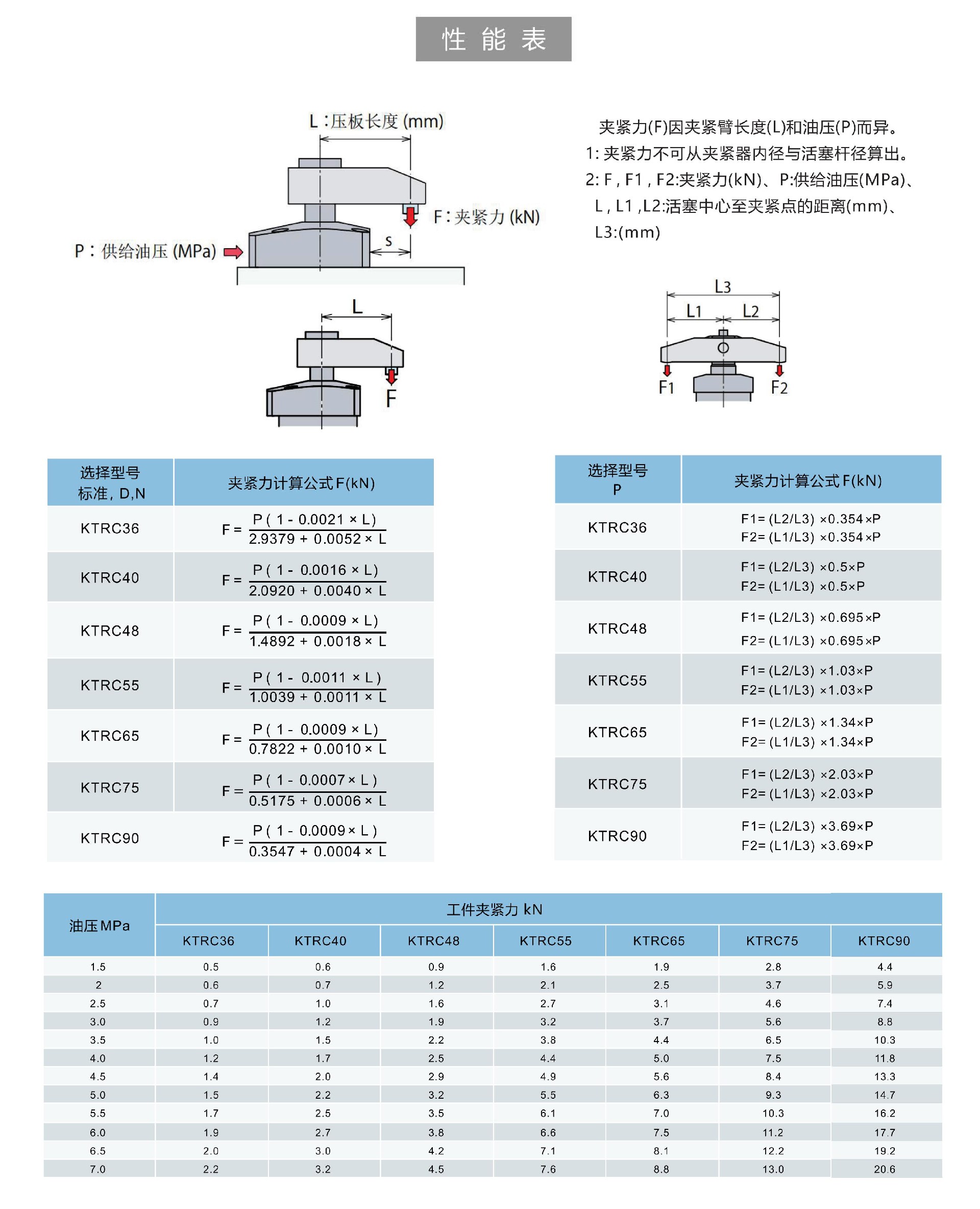

性能与工件支撑力

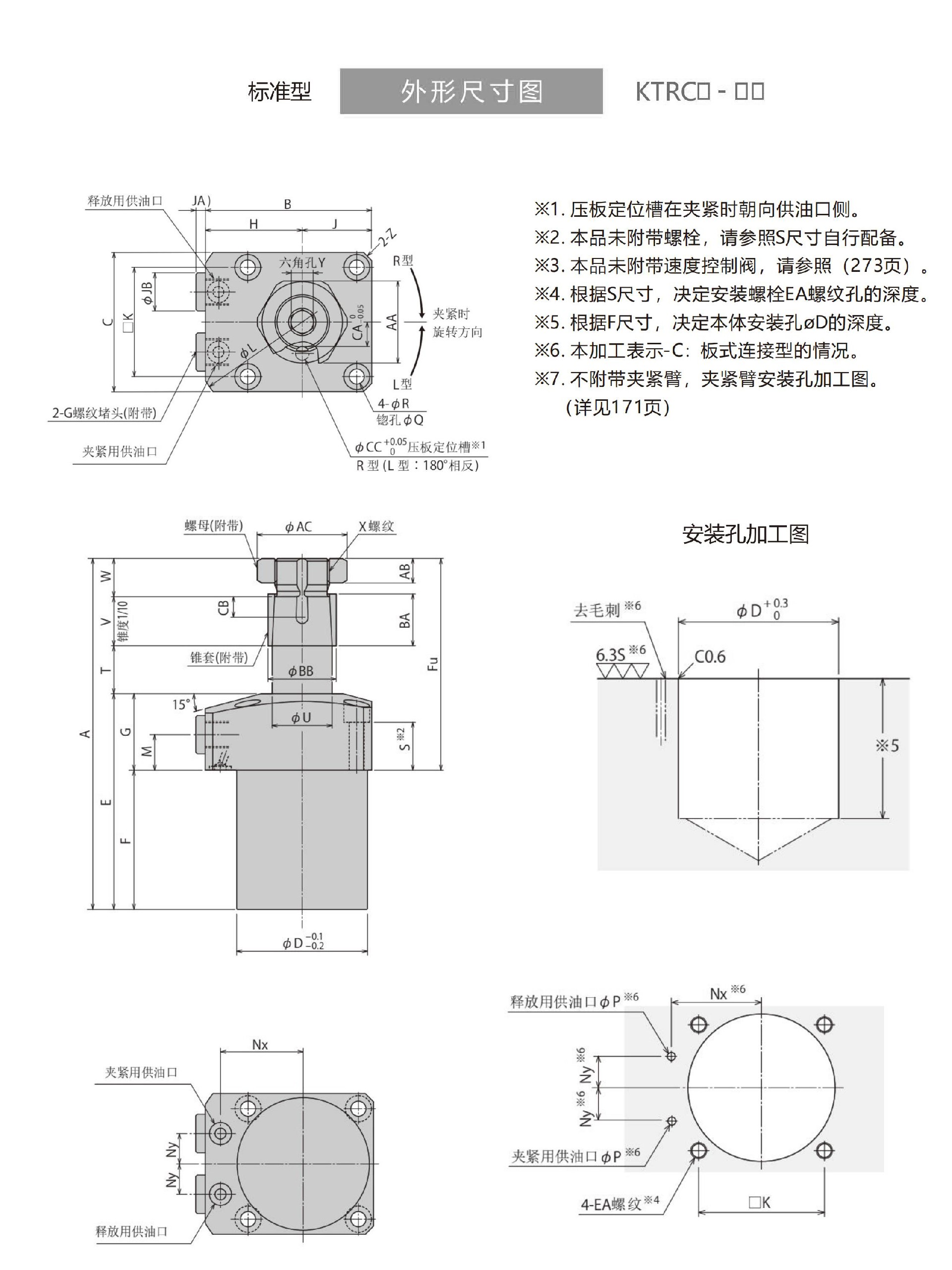

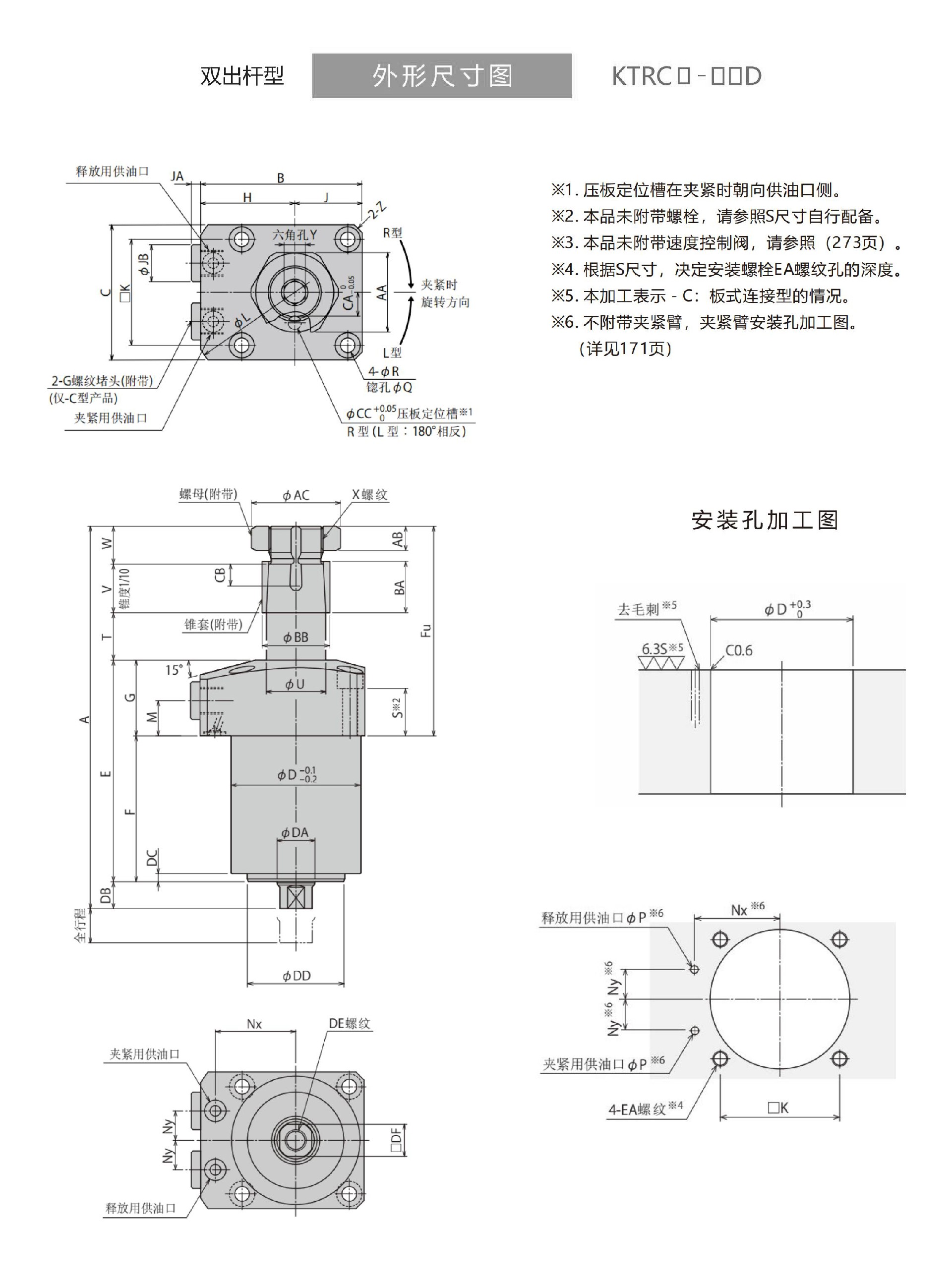

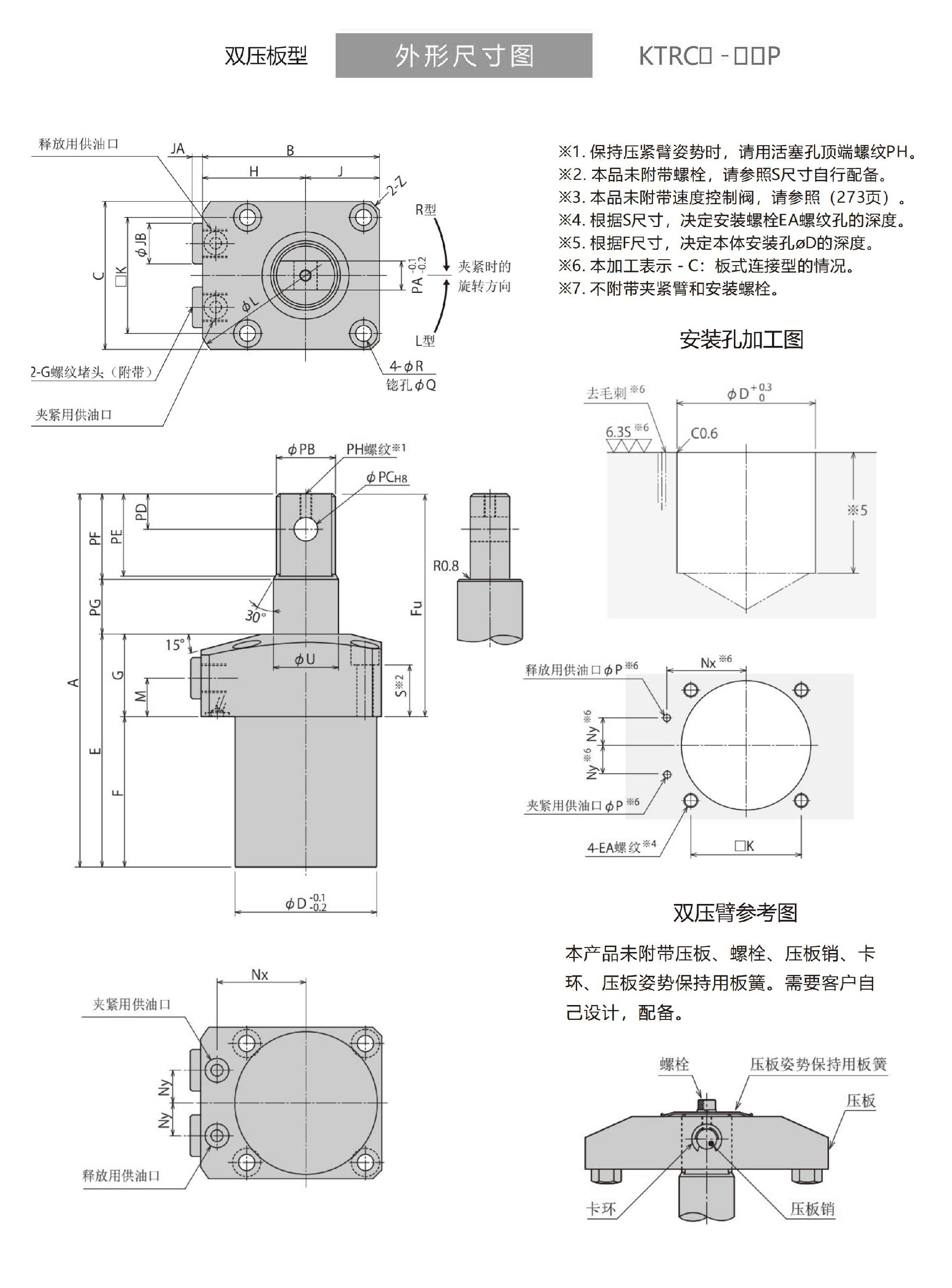

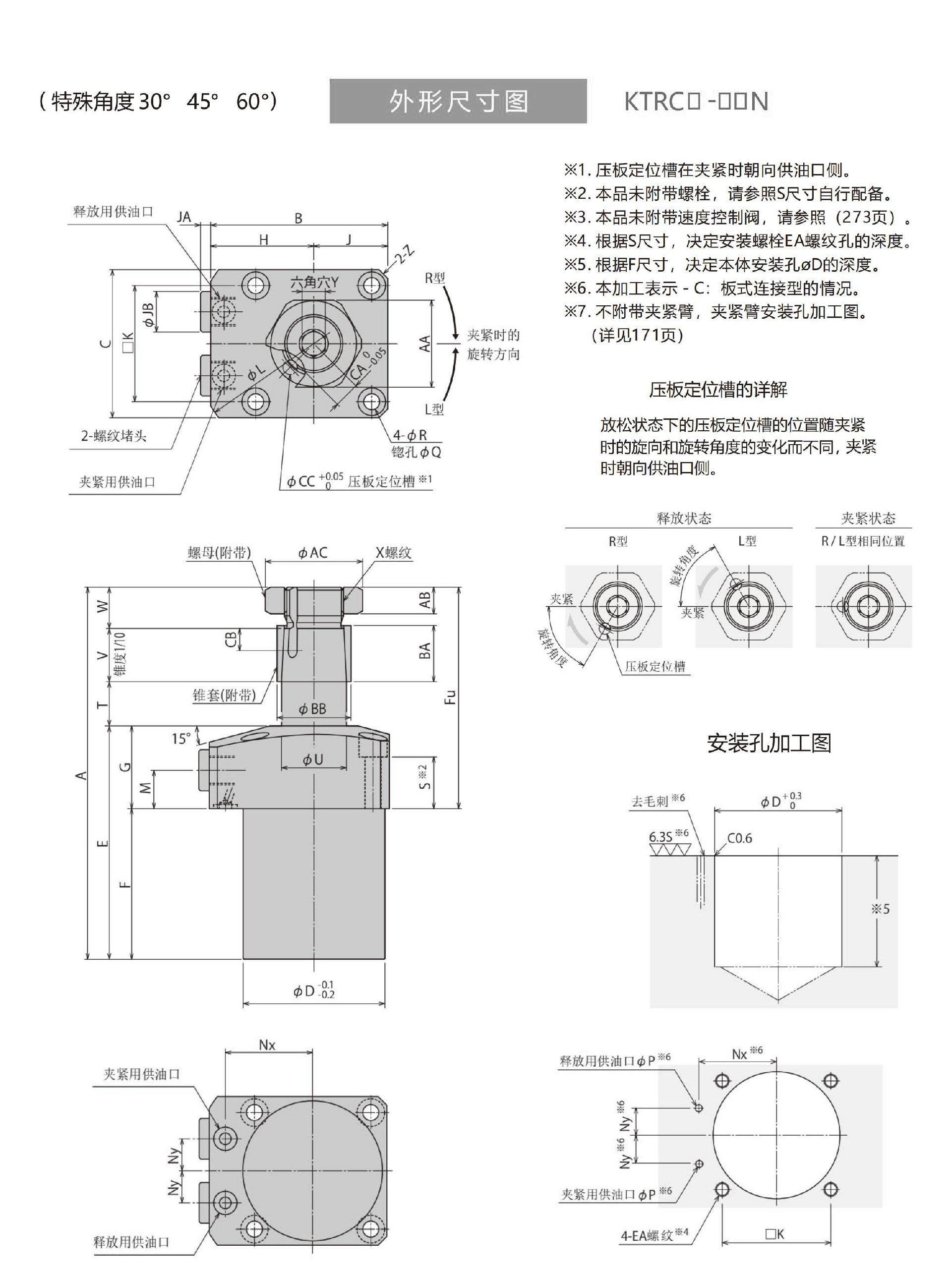

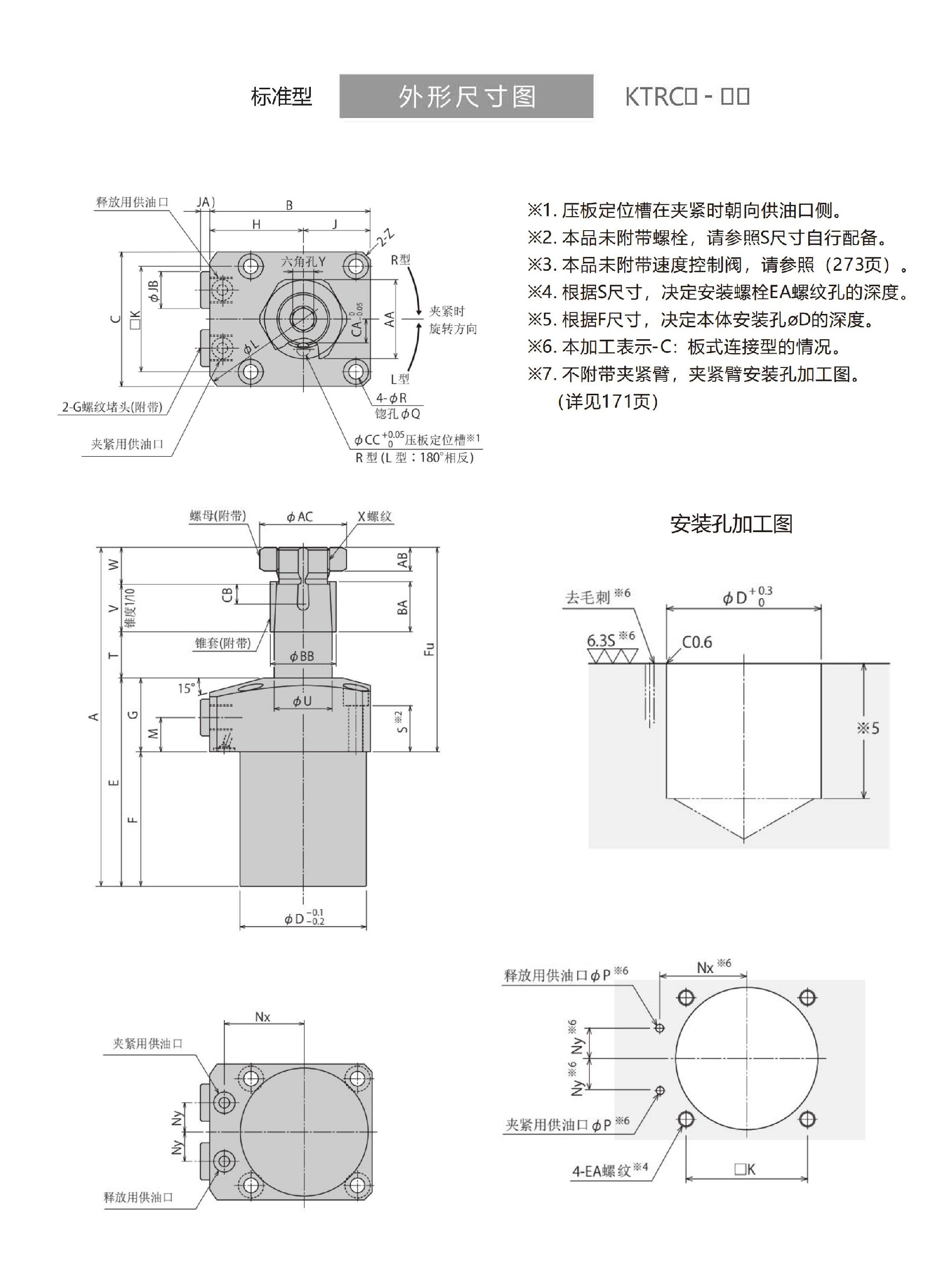

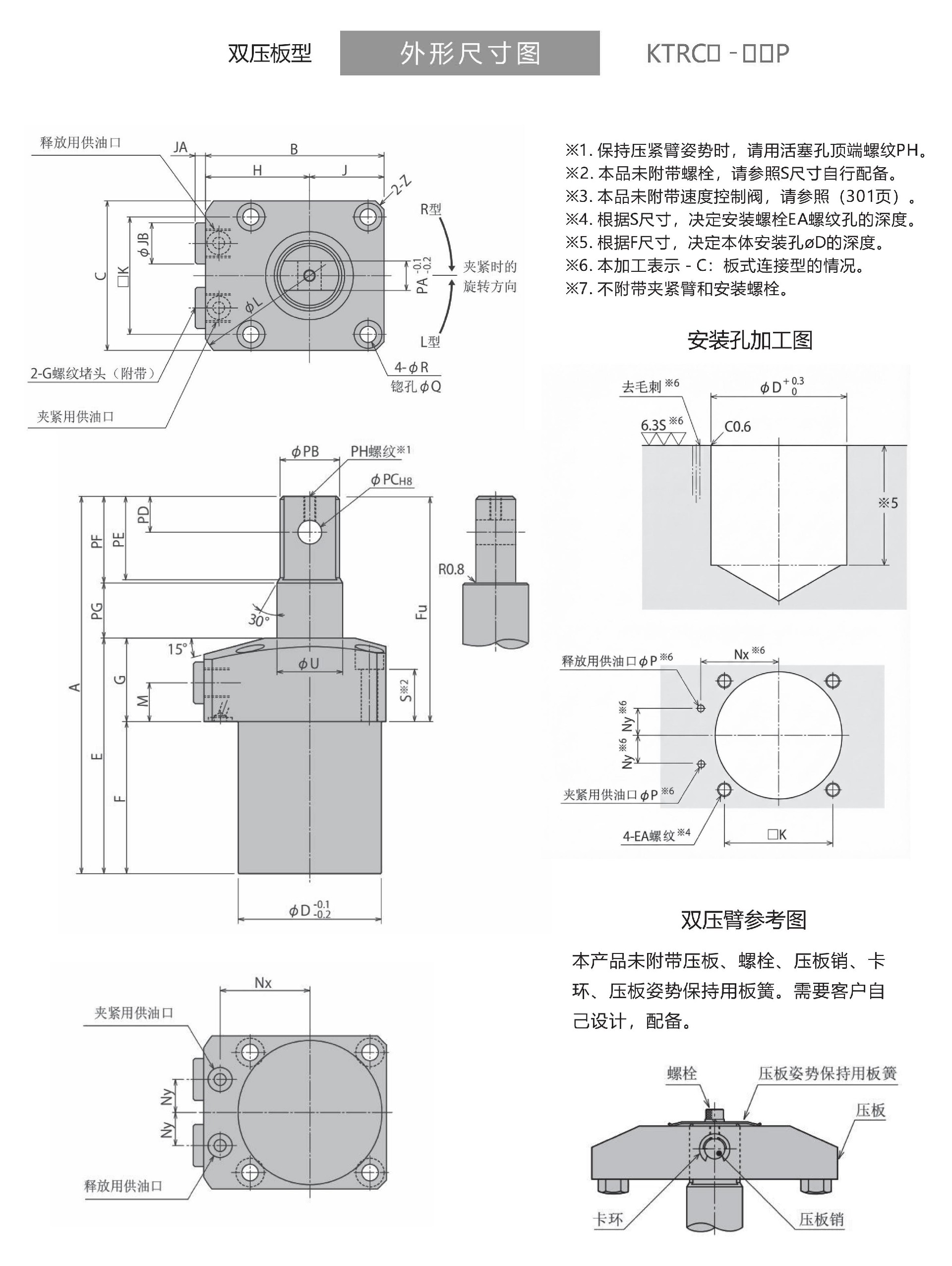

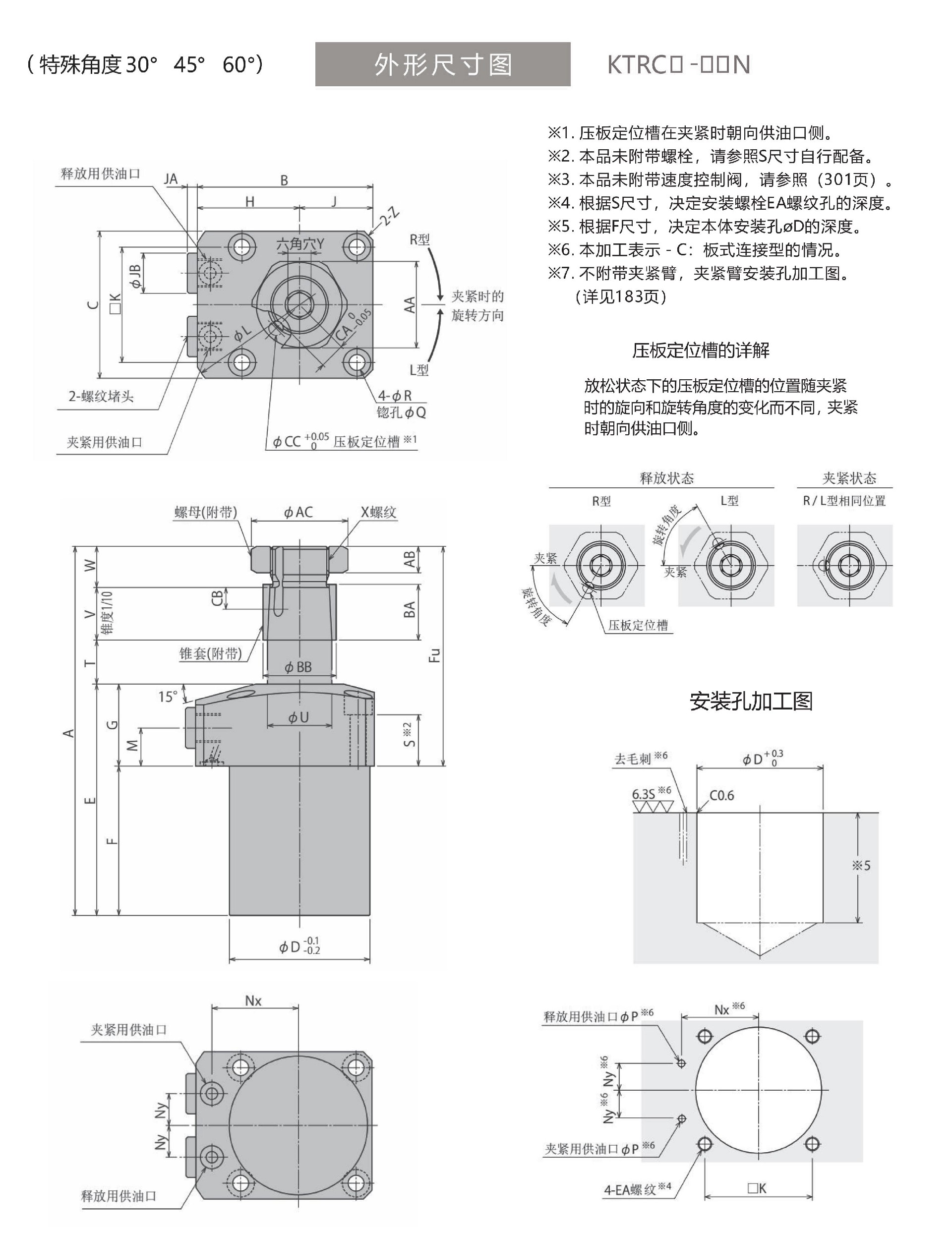

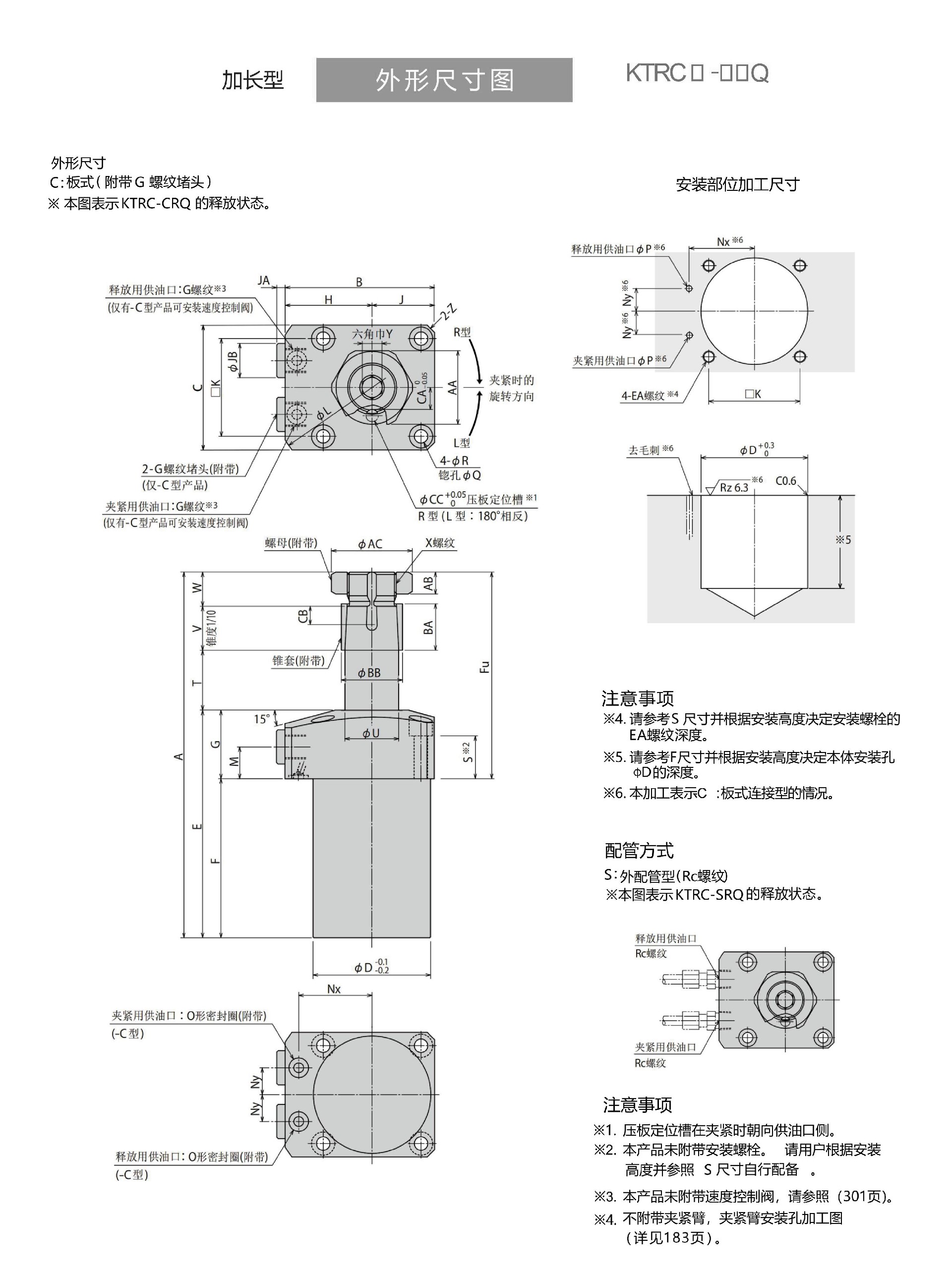

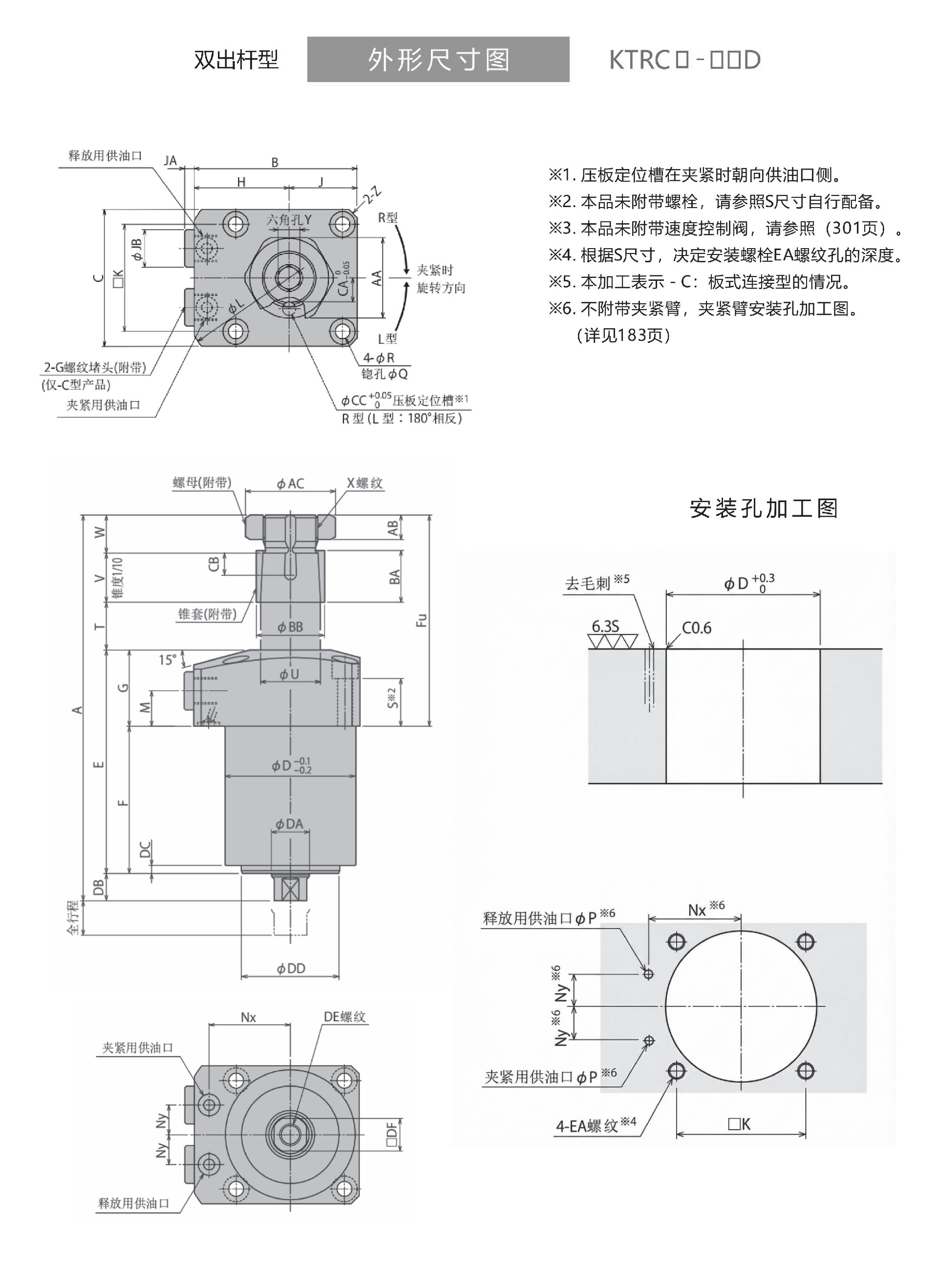

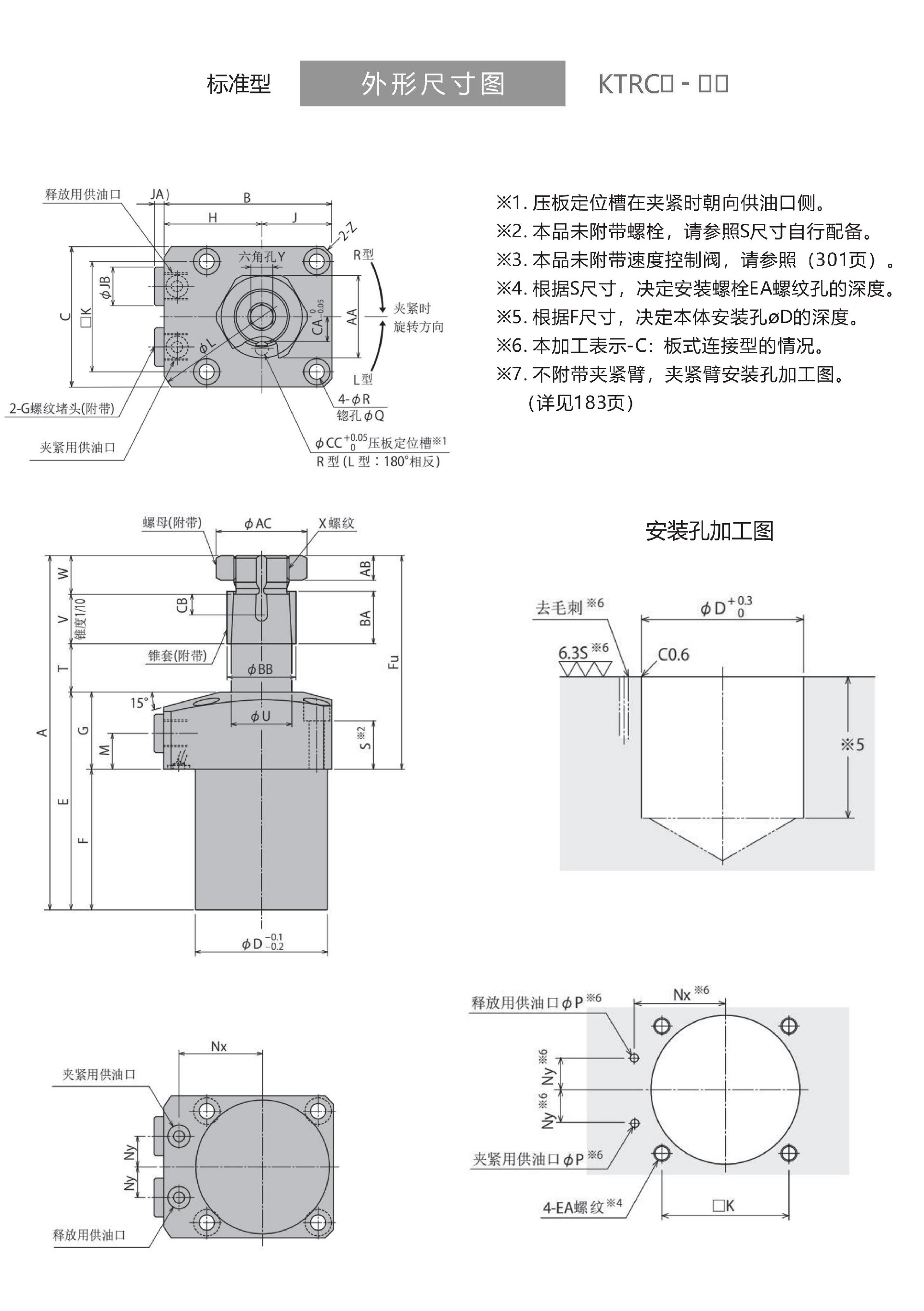

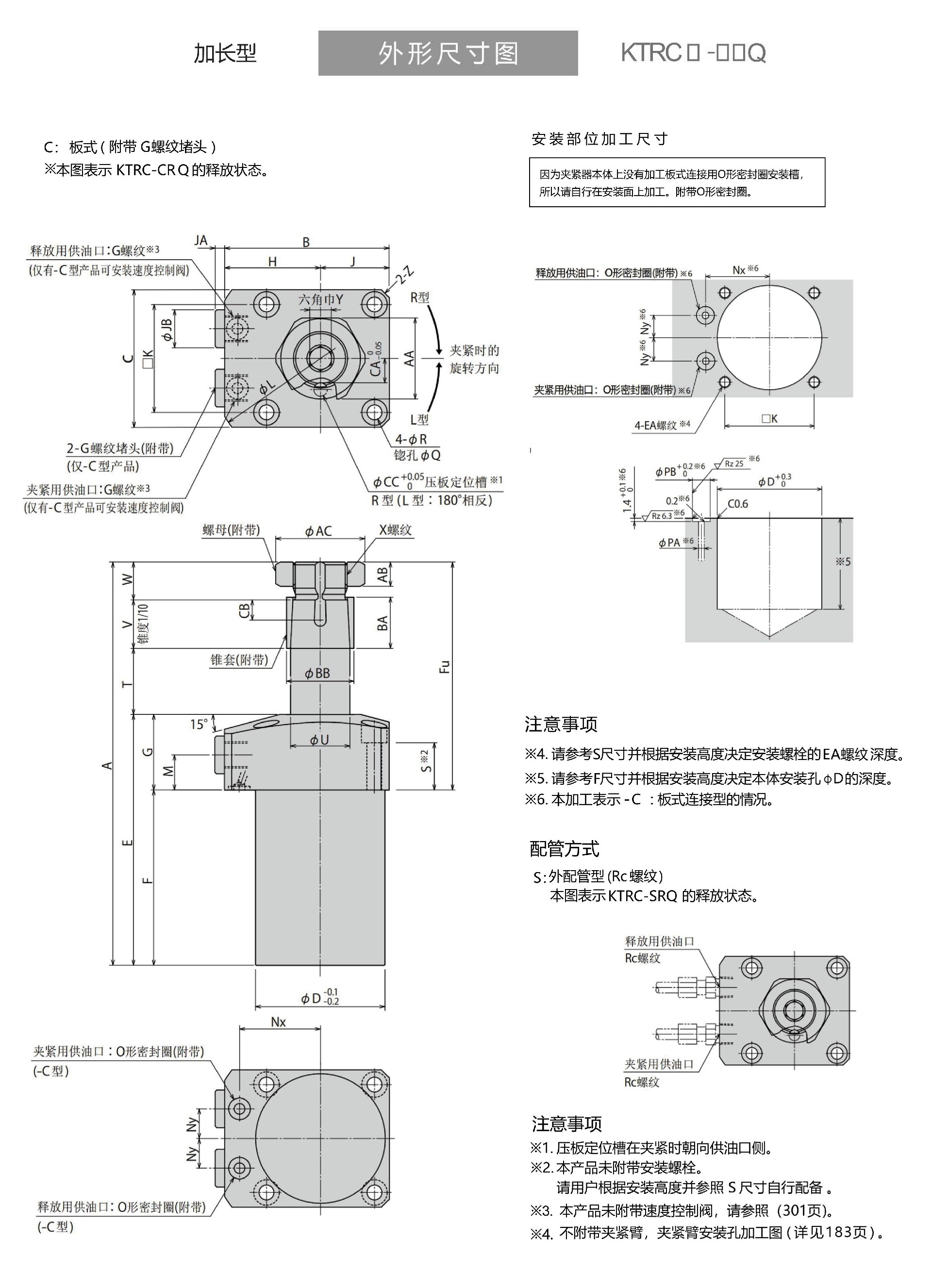

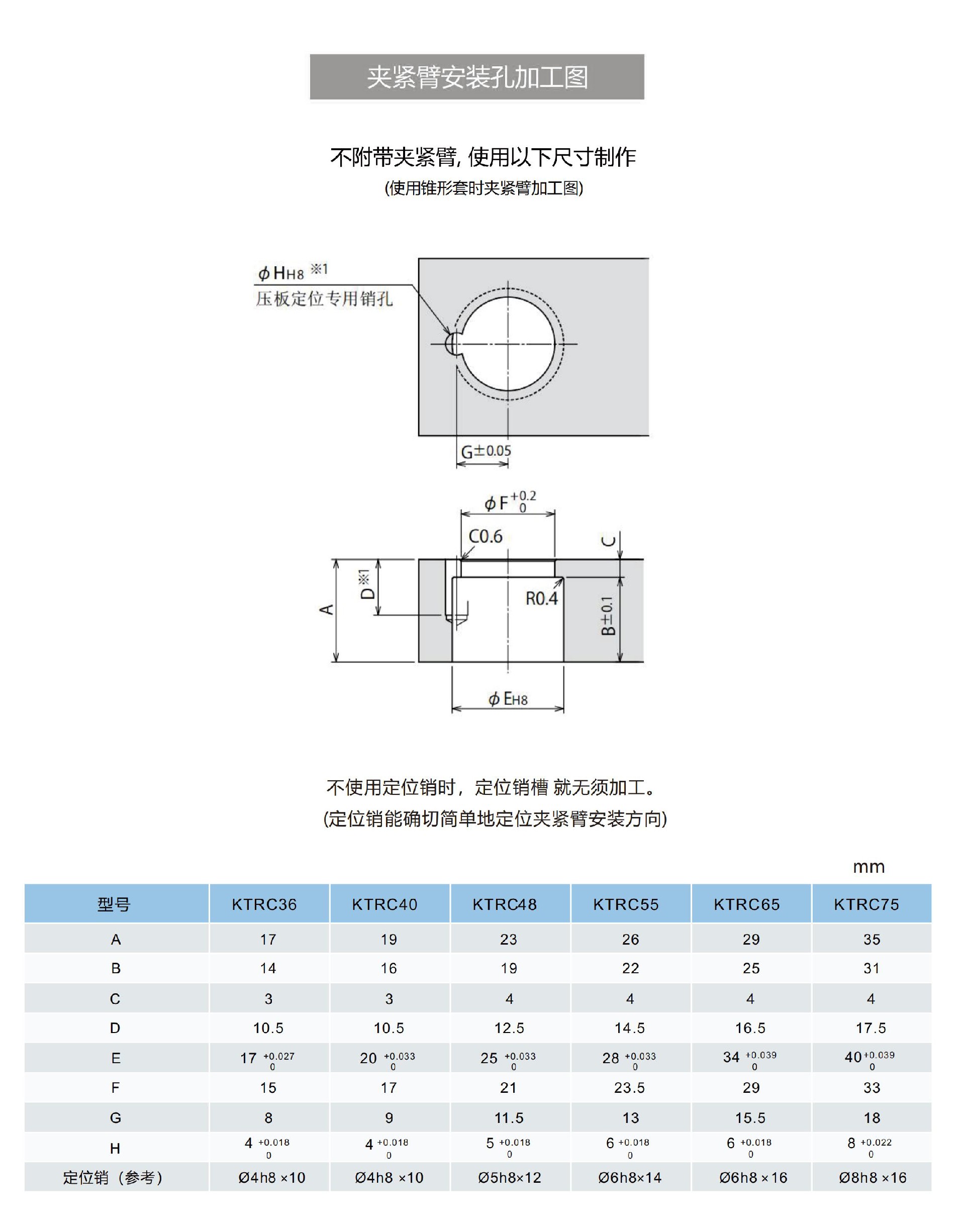

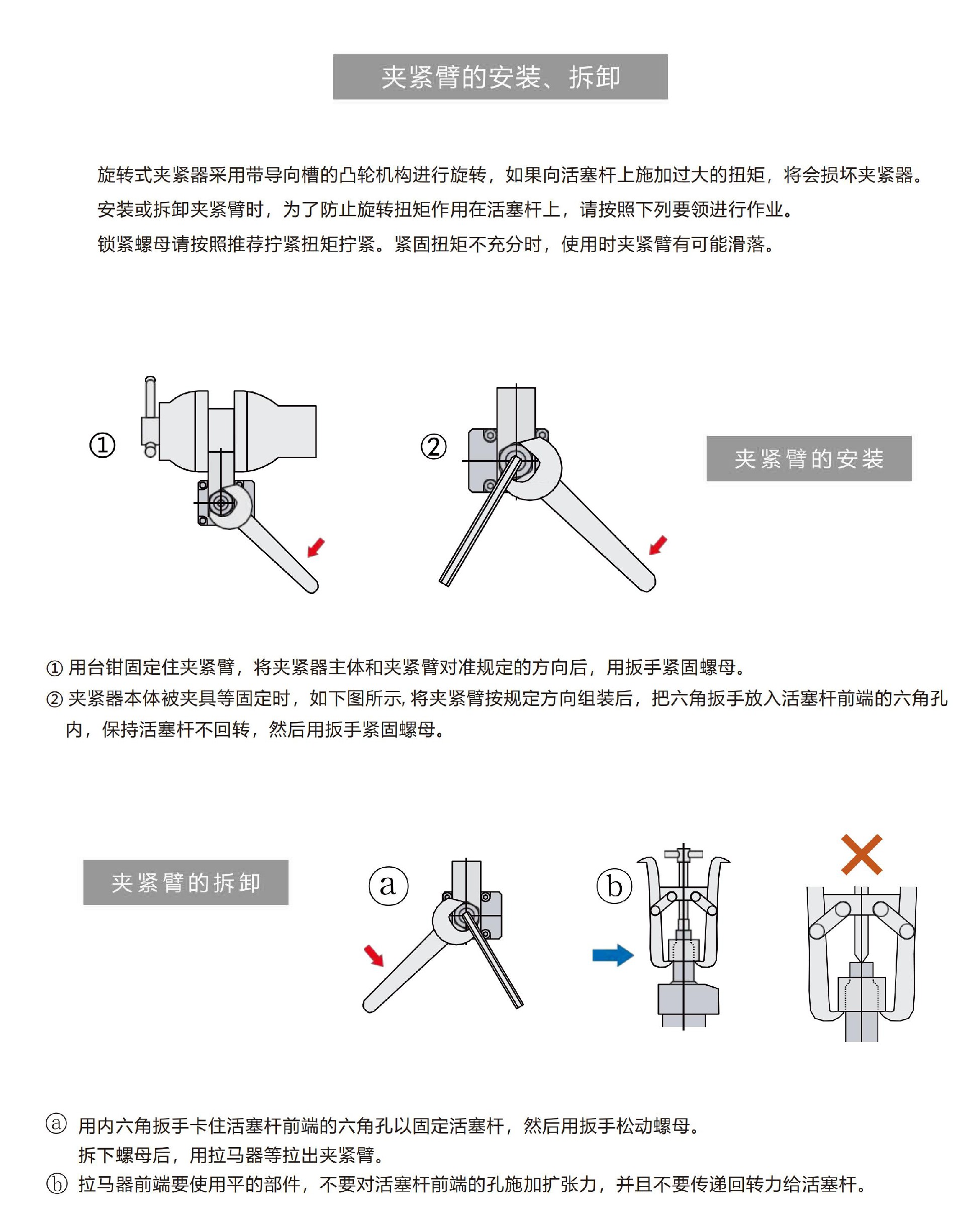

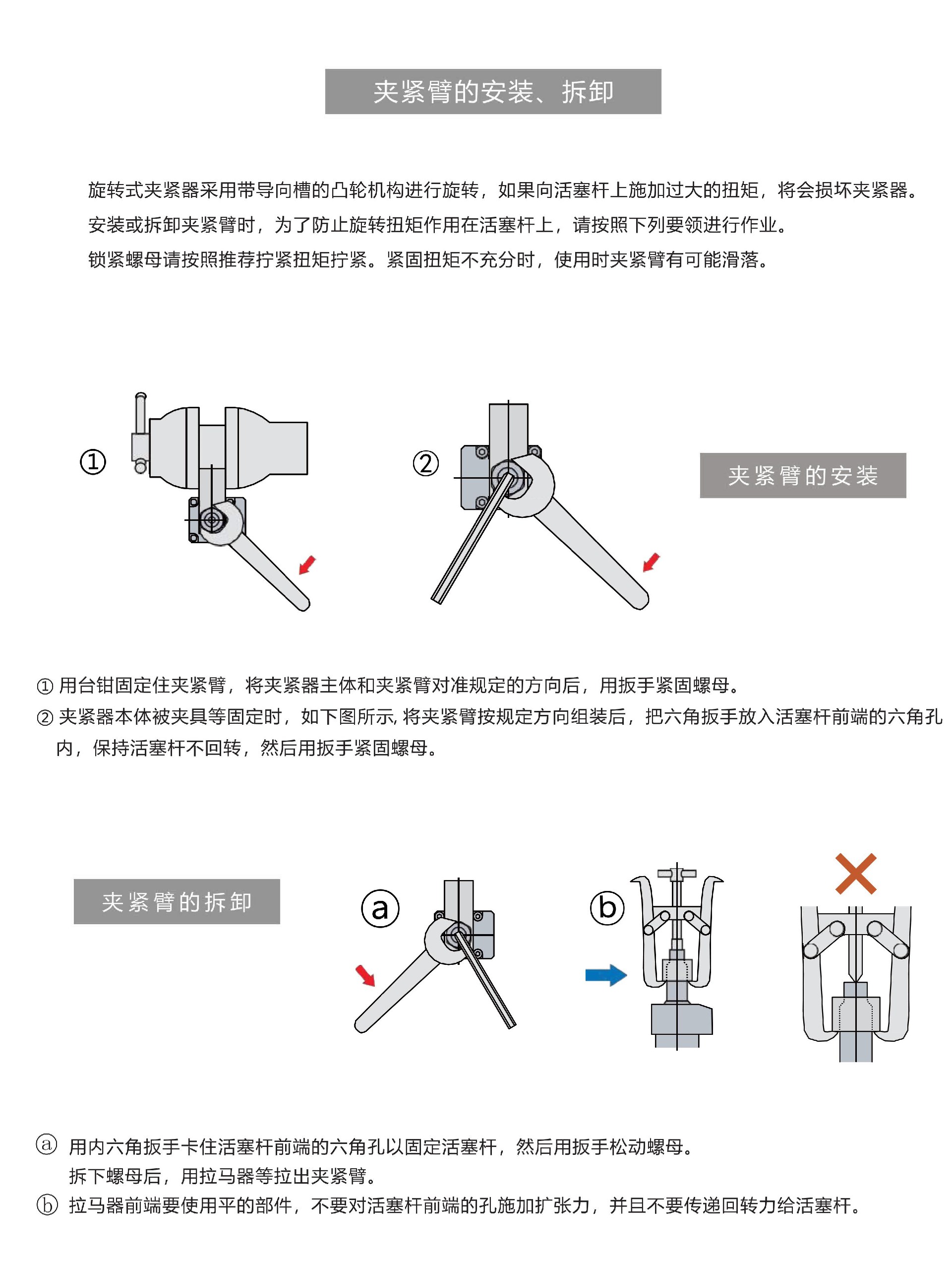

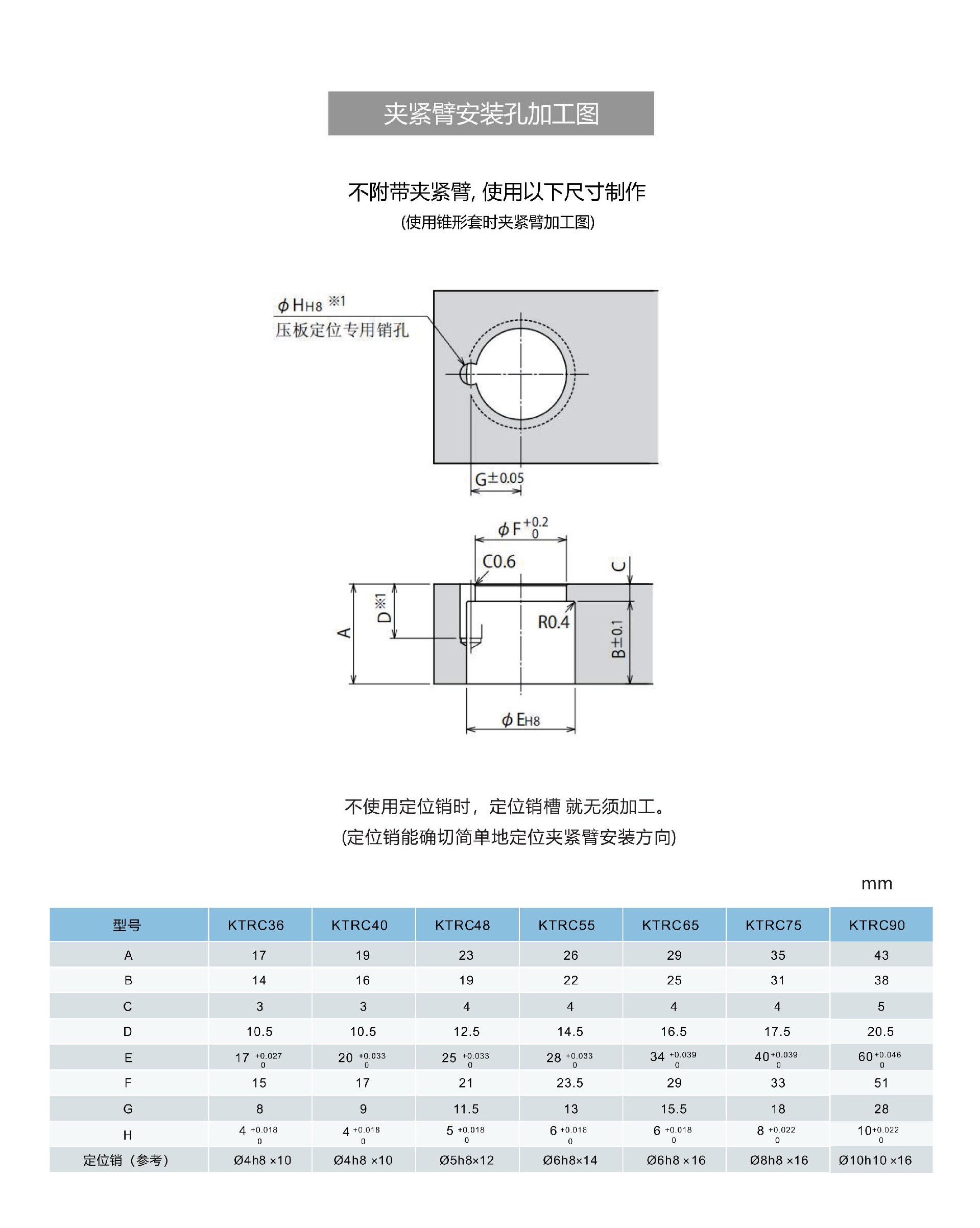

外形尺寸图

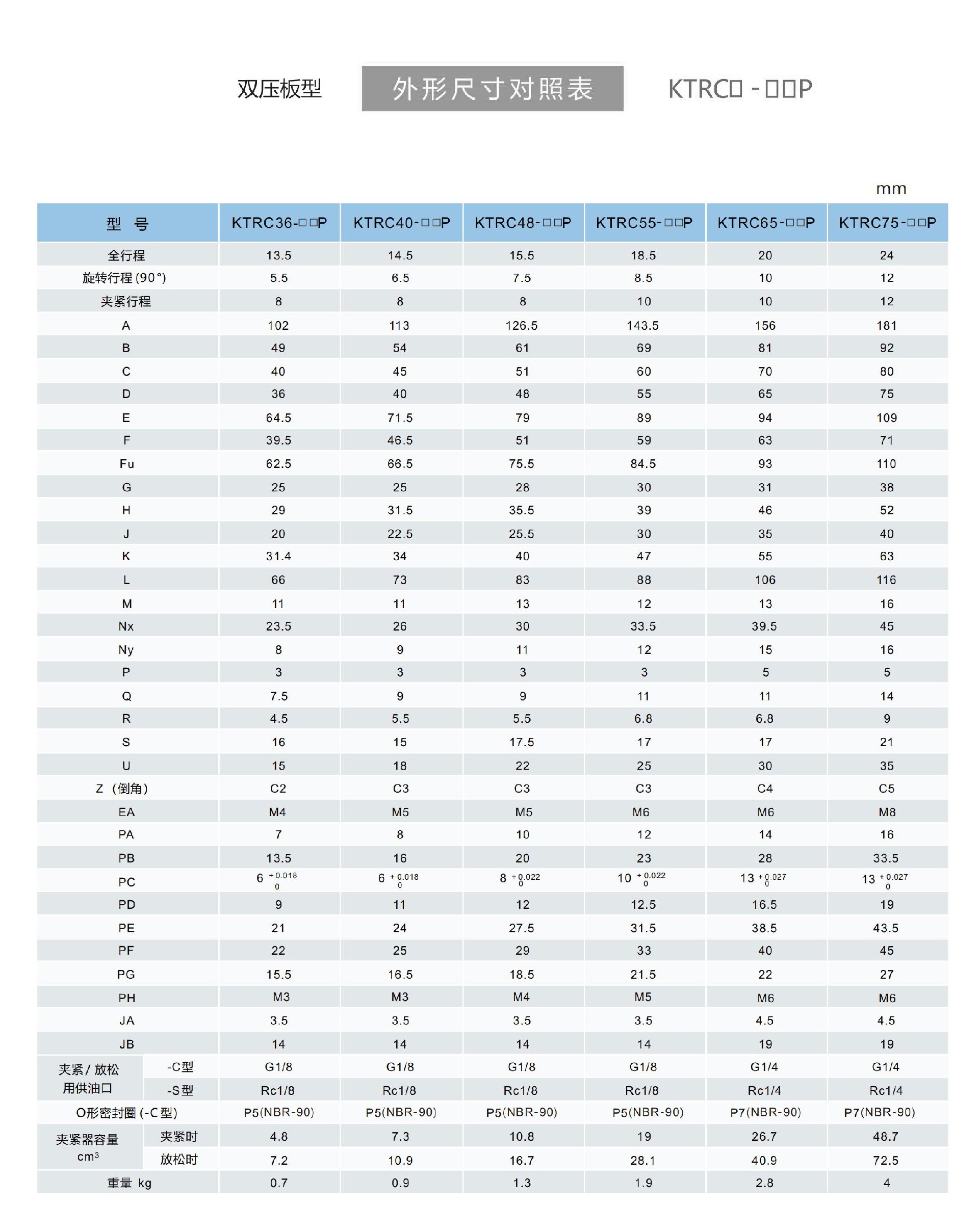

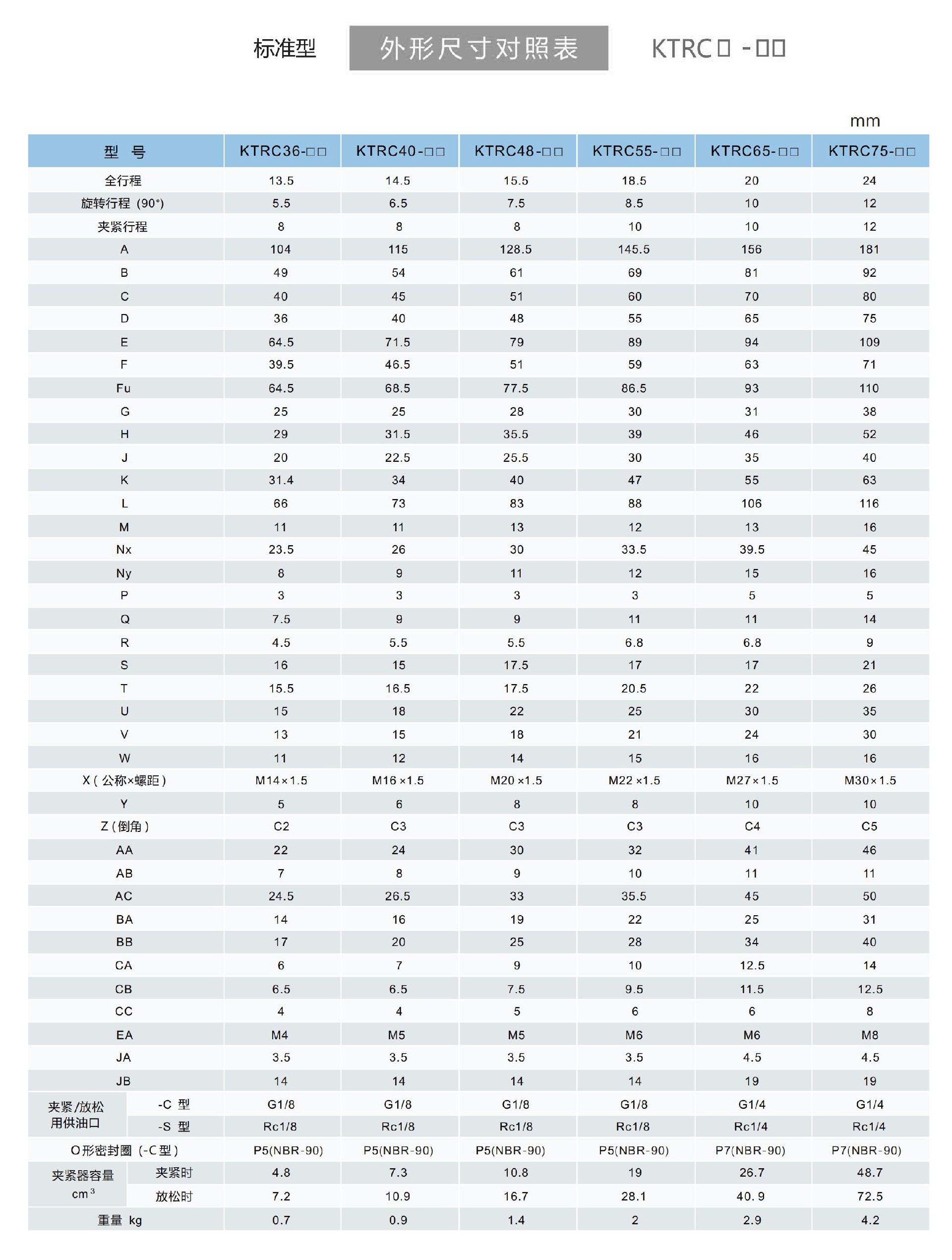

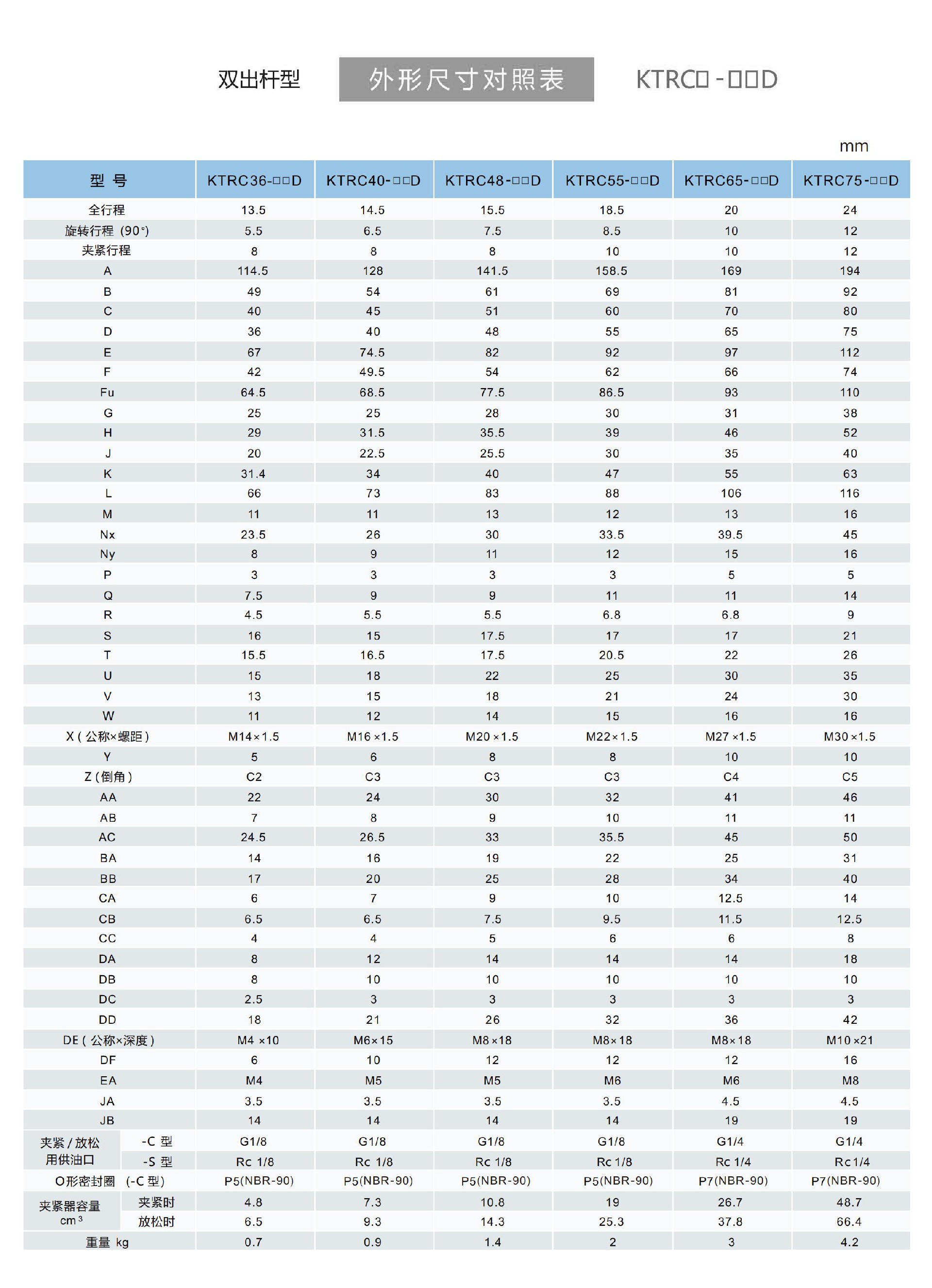

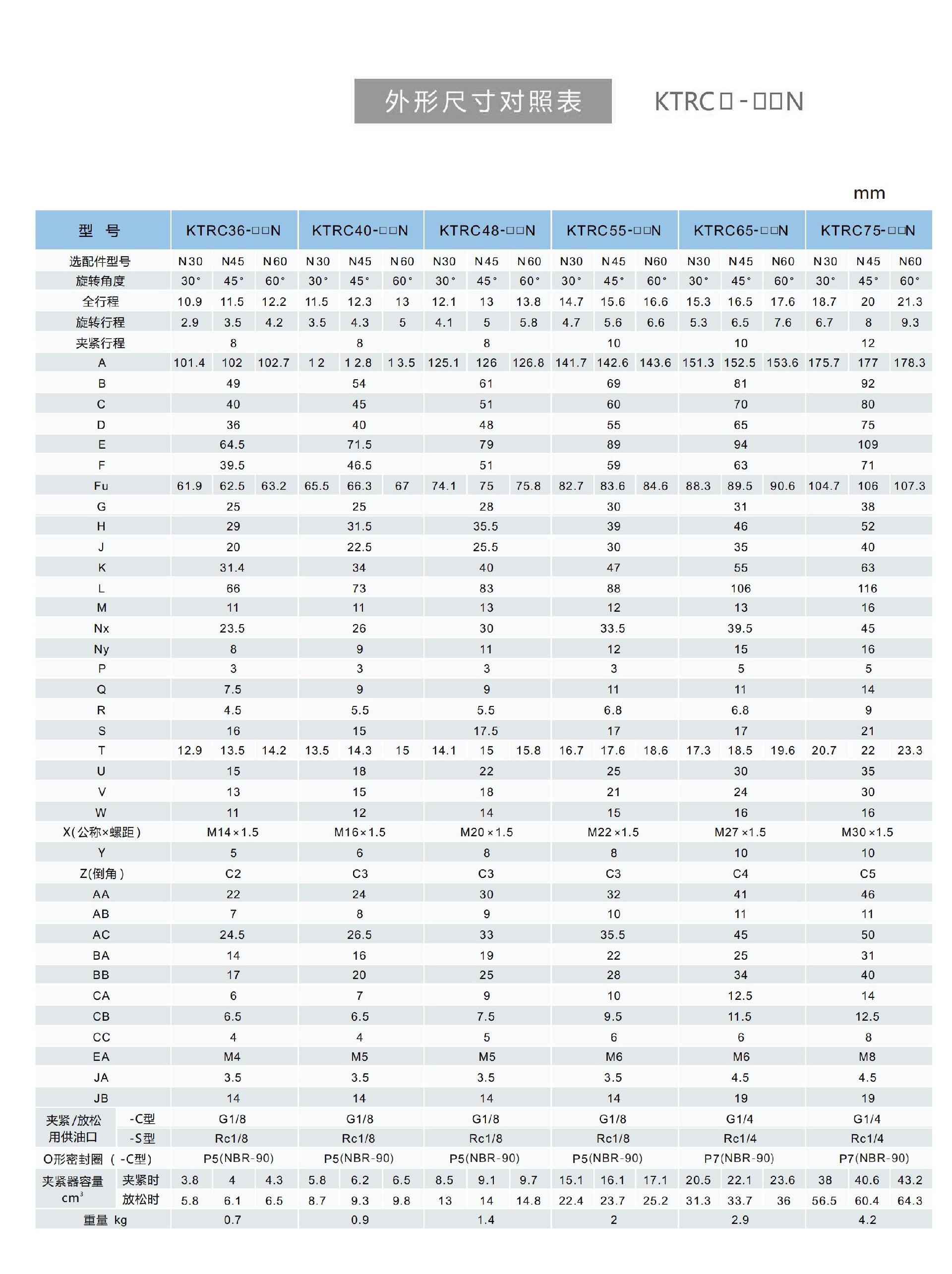

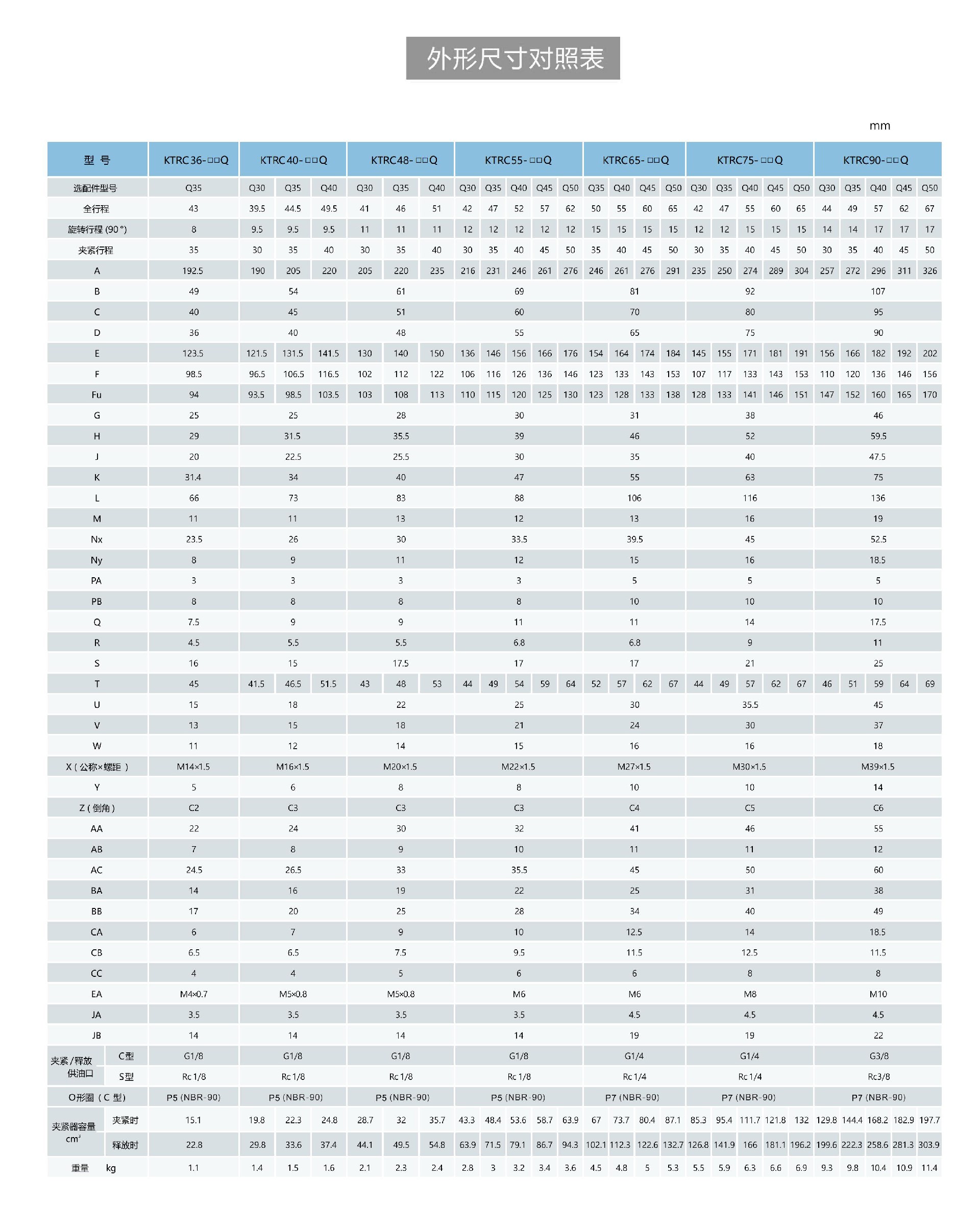

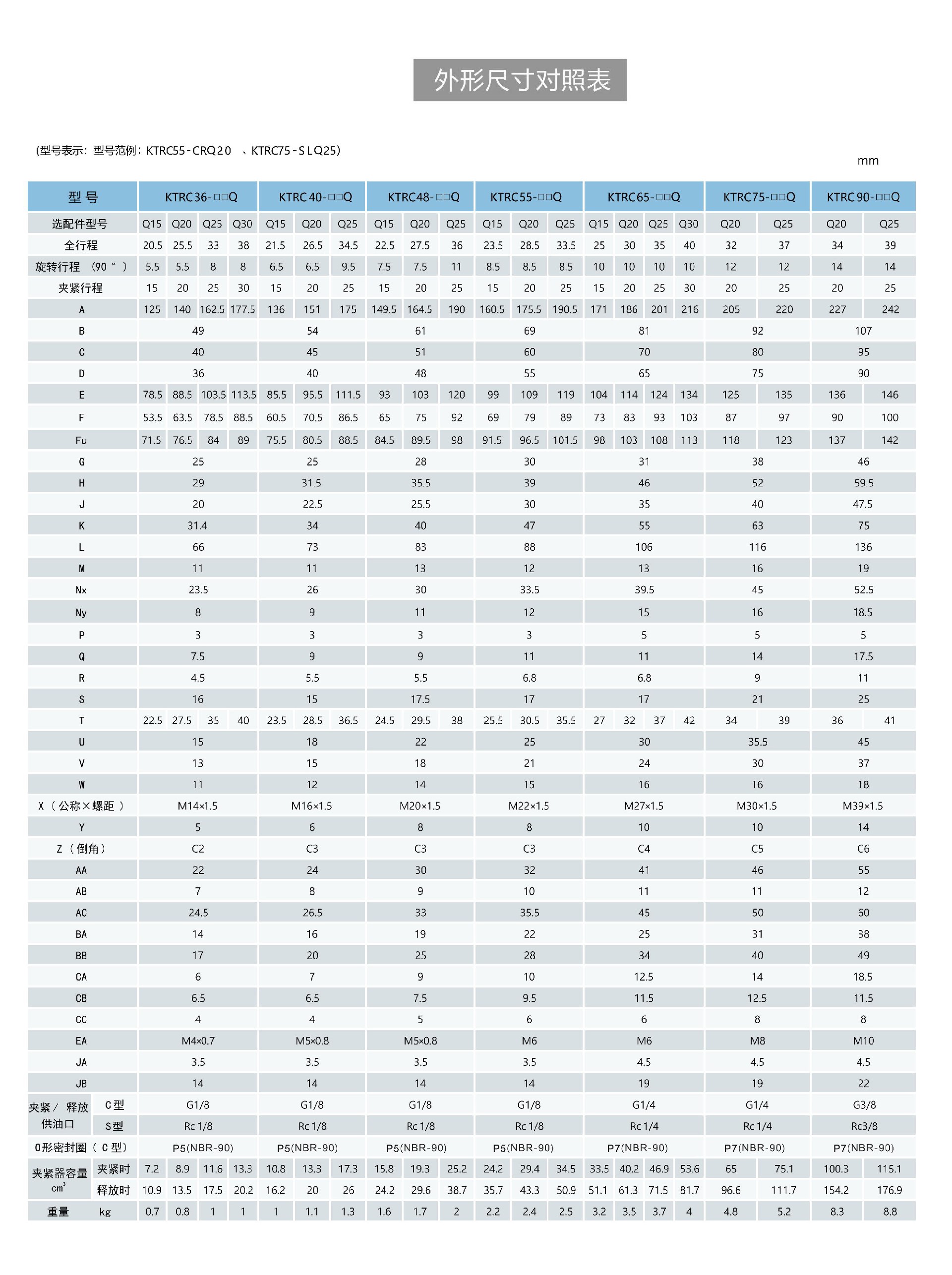

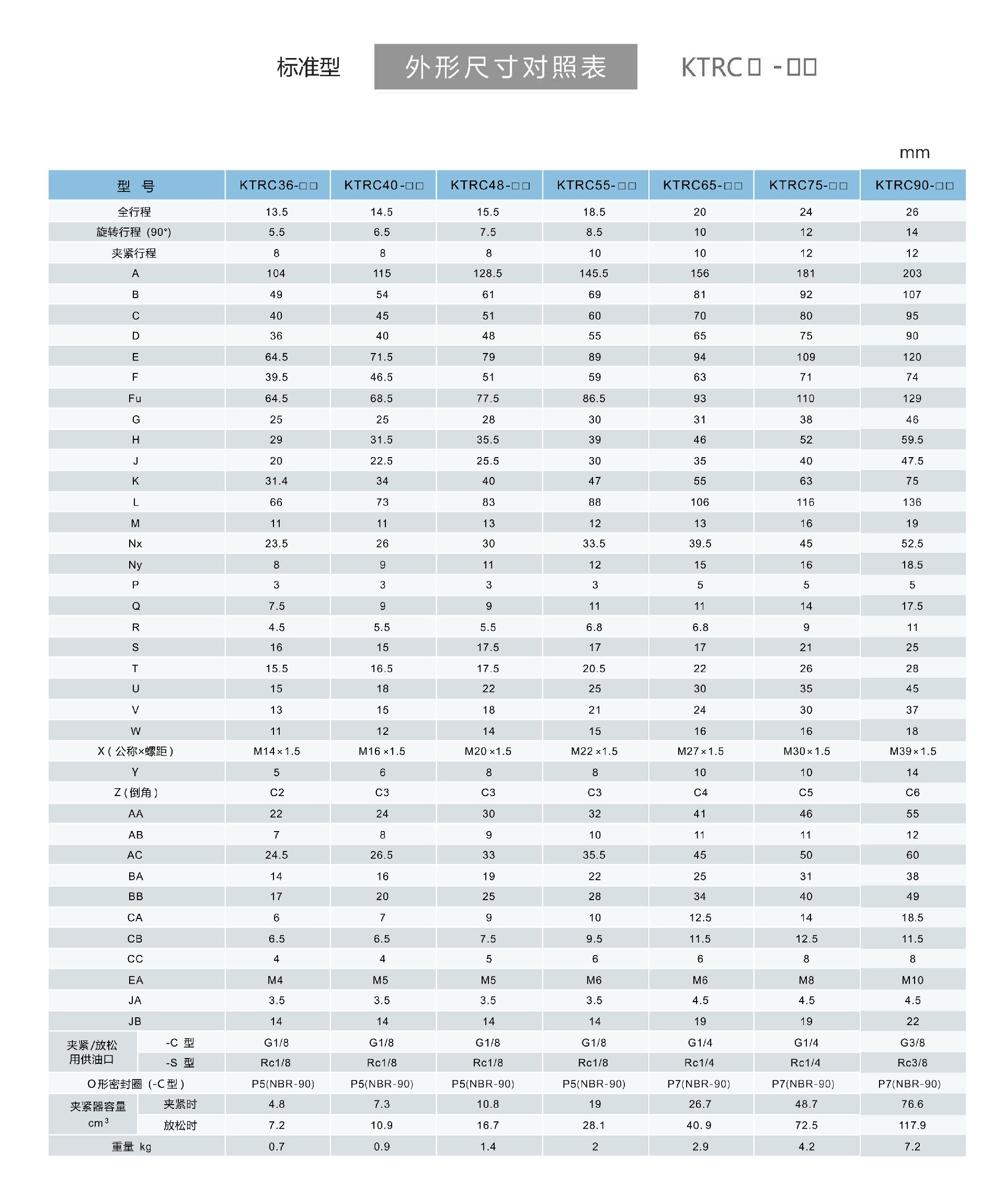

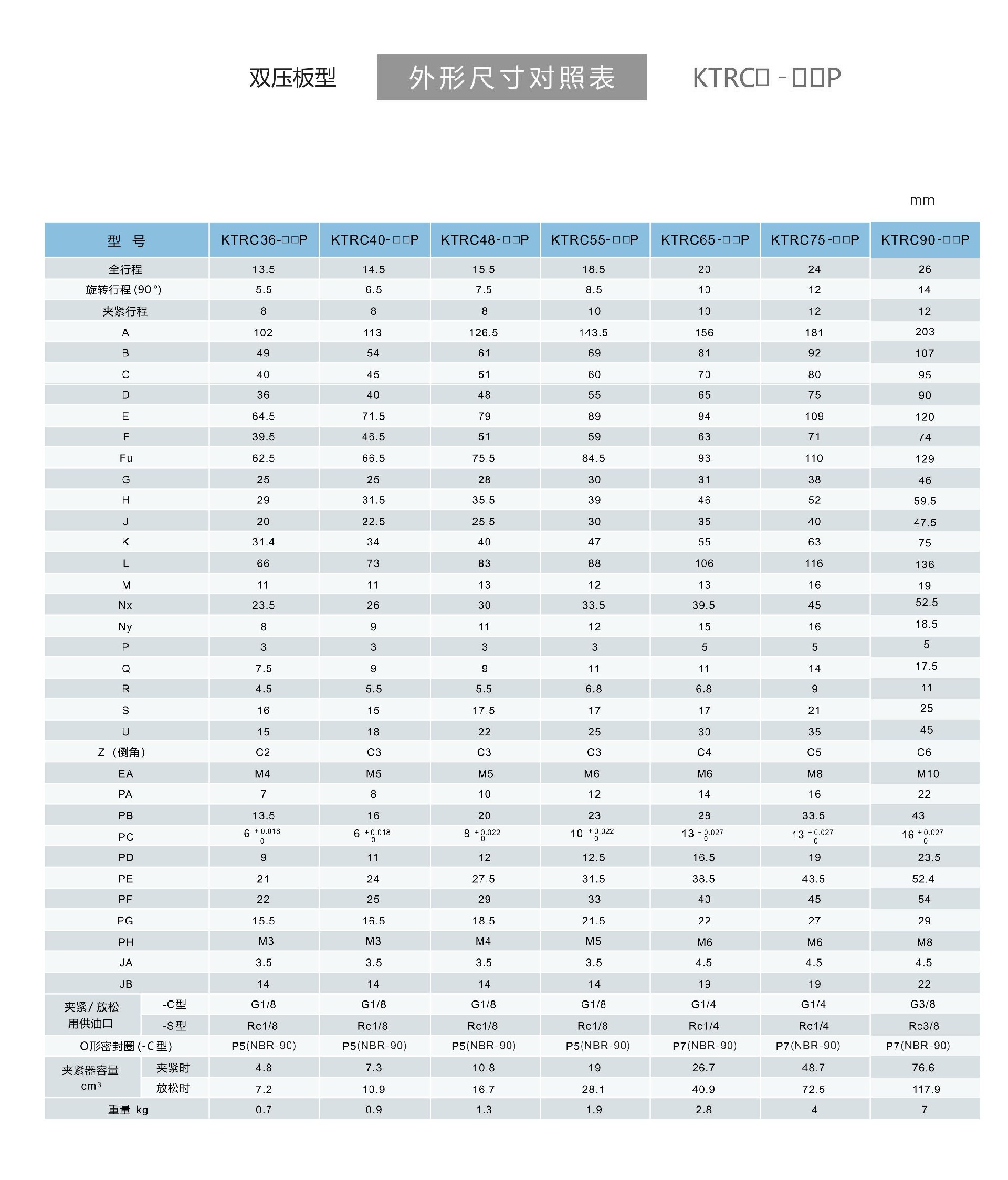

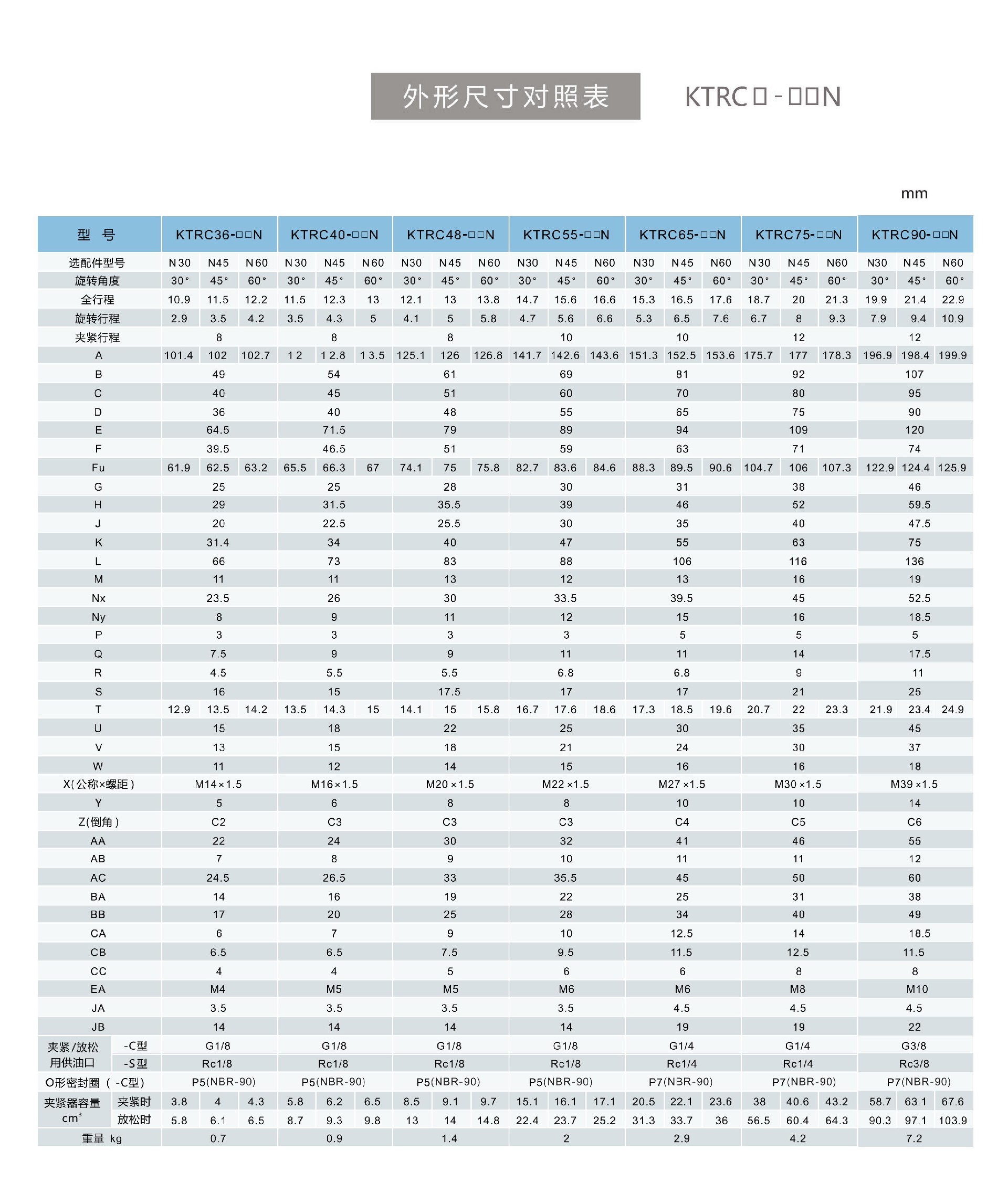

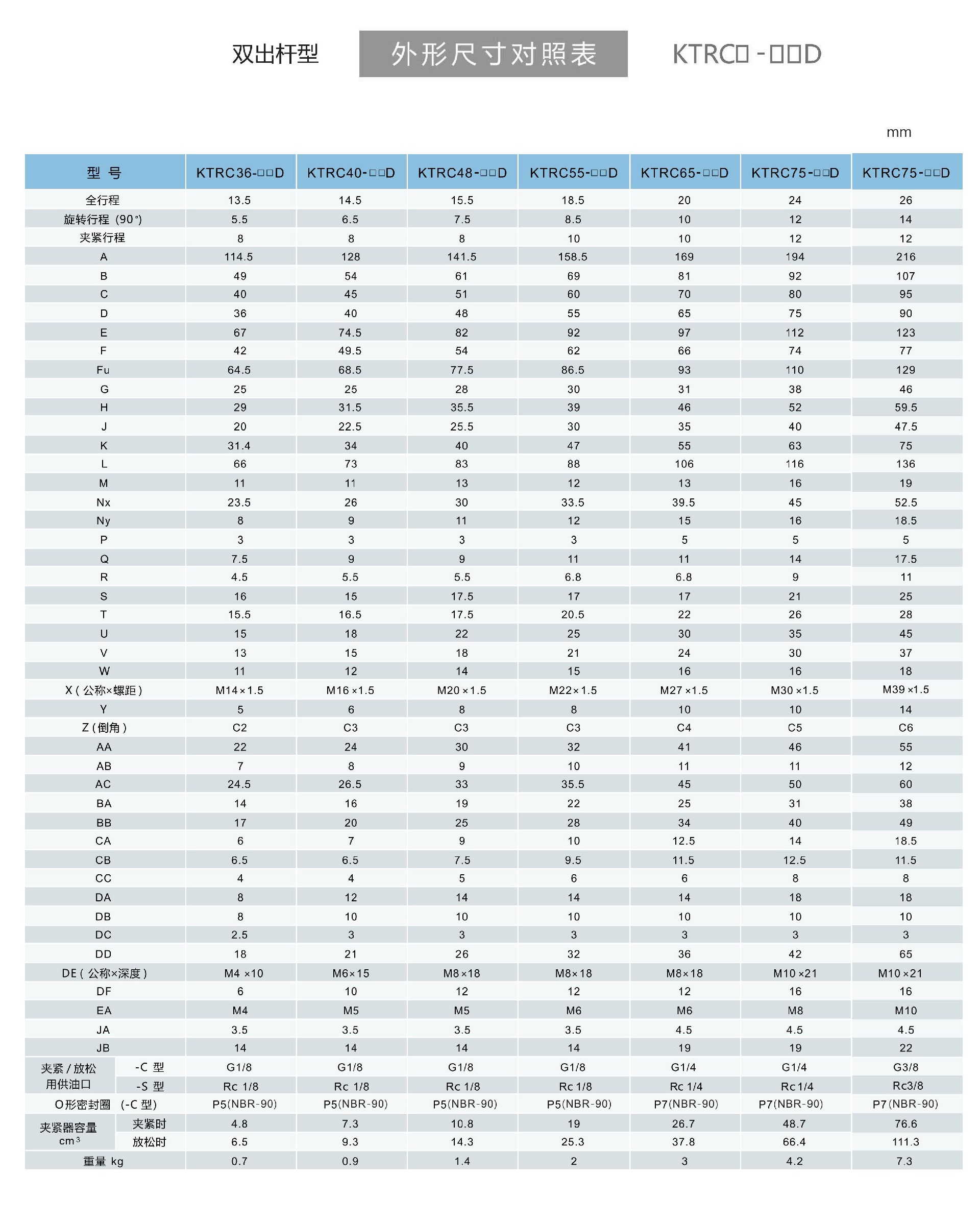

外形尺寸对照表
