产品简介

*本品适用于量产零件之专用机及治具，能大幅提高机加、装配、焊接等工模夹具自动化程度。

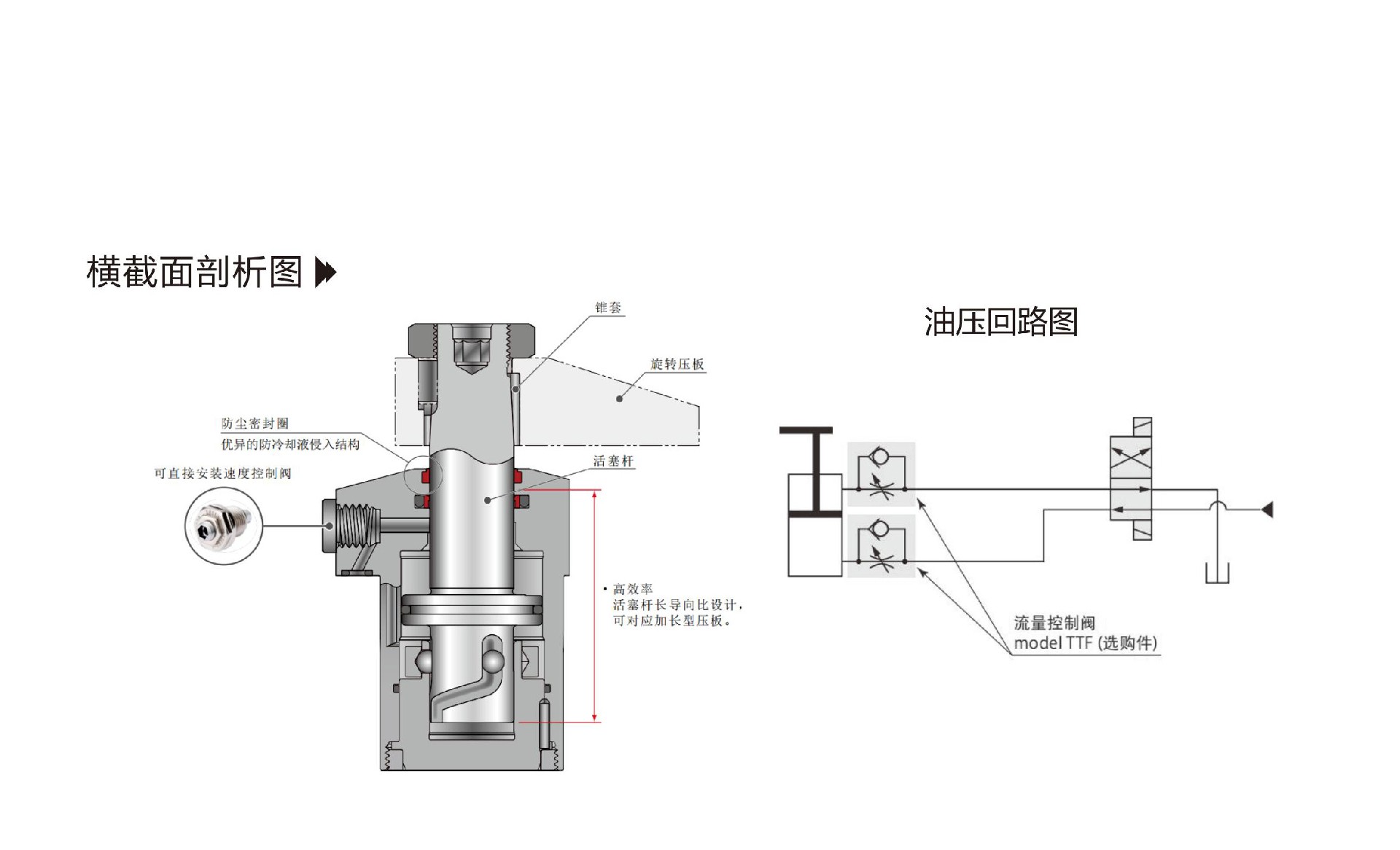

*转角缸工作过程，活塞先行完成旋转行程——压臂下压并旋转至设计的规定位置和角度，

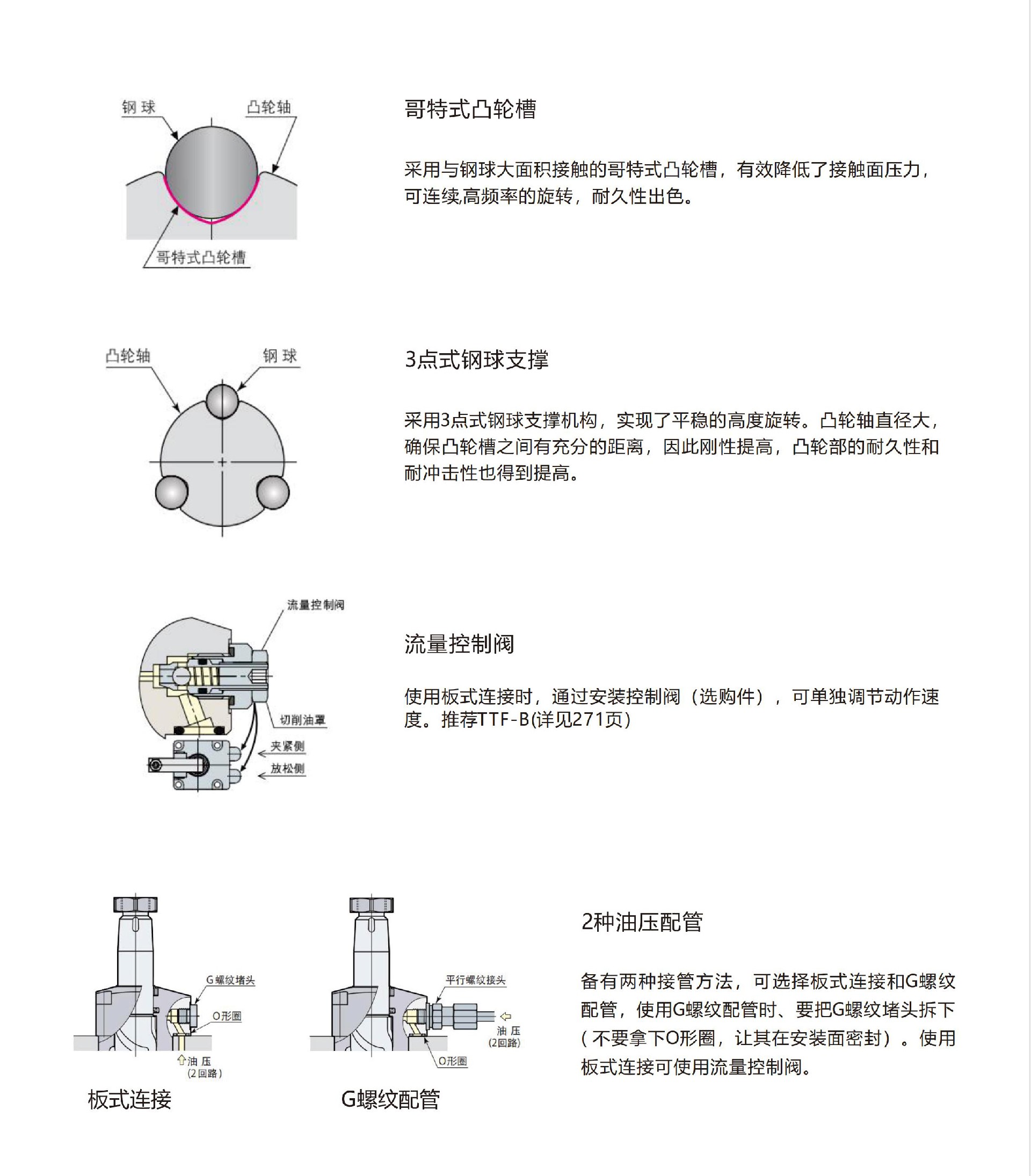

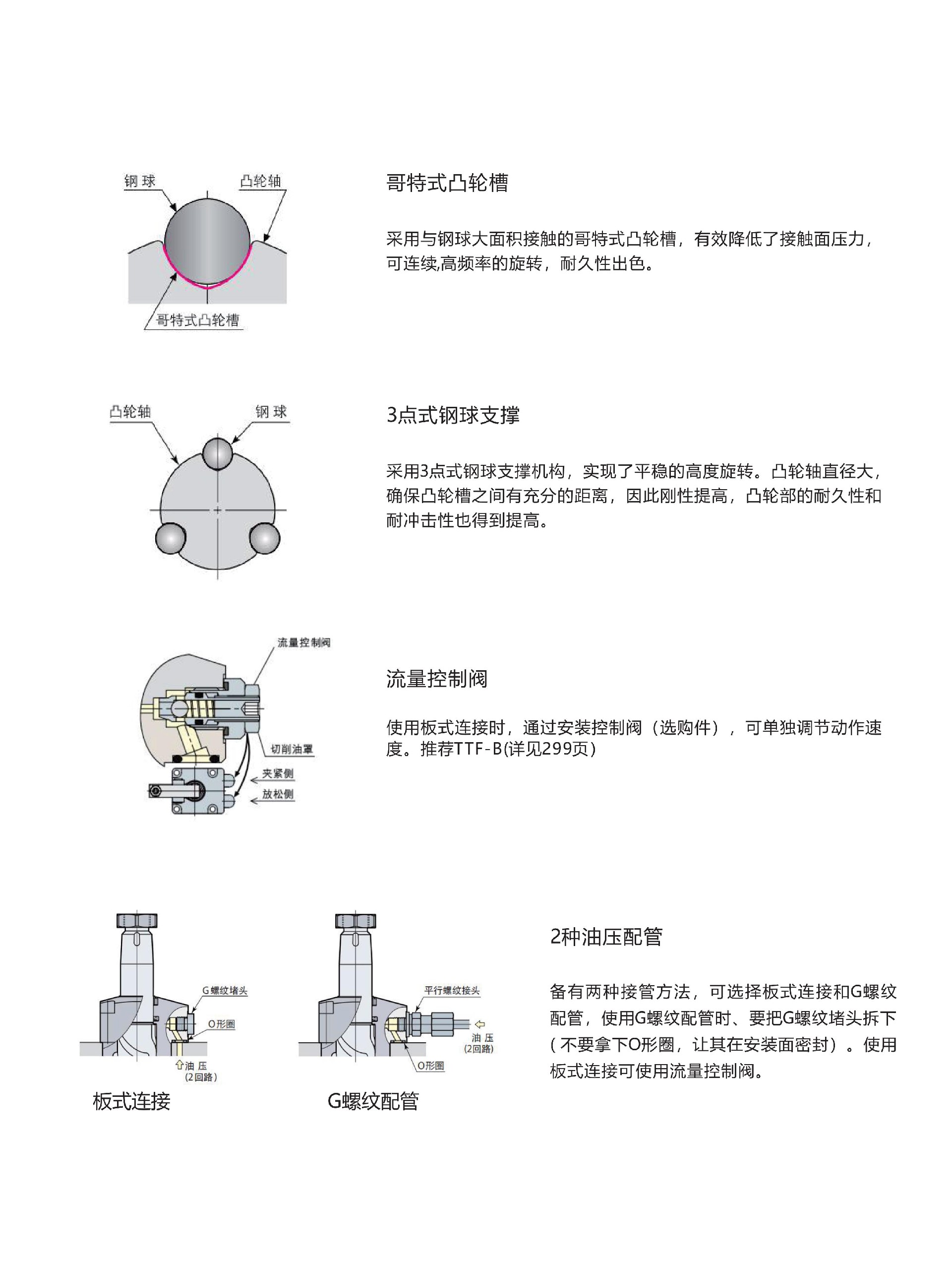

*采用3点式钢球支撑机构，实现了平稳的高精度旋转。凸轮轴直径大，确保凸轮槽之间有充分的距离，因此刚性提高，凸轮部的耐久性和耐冲击性也得到提高。

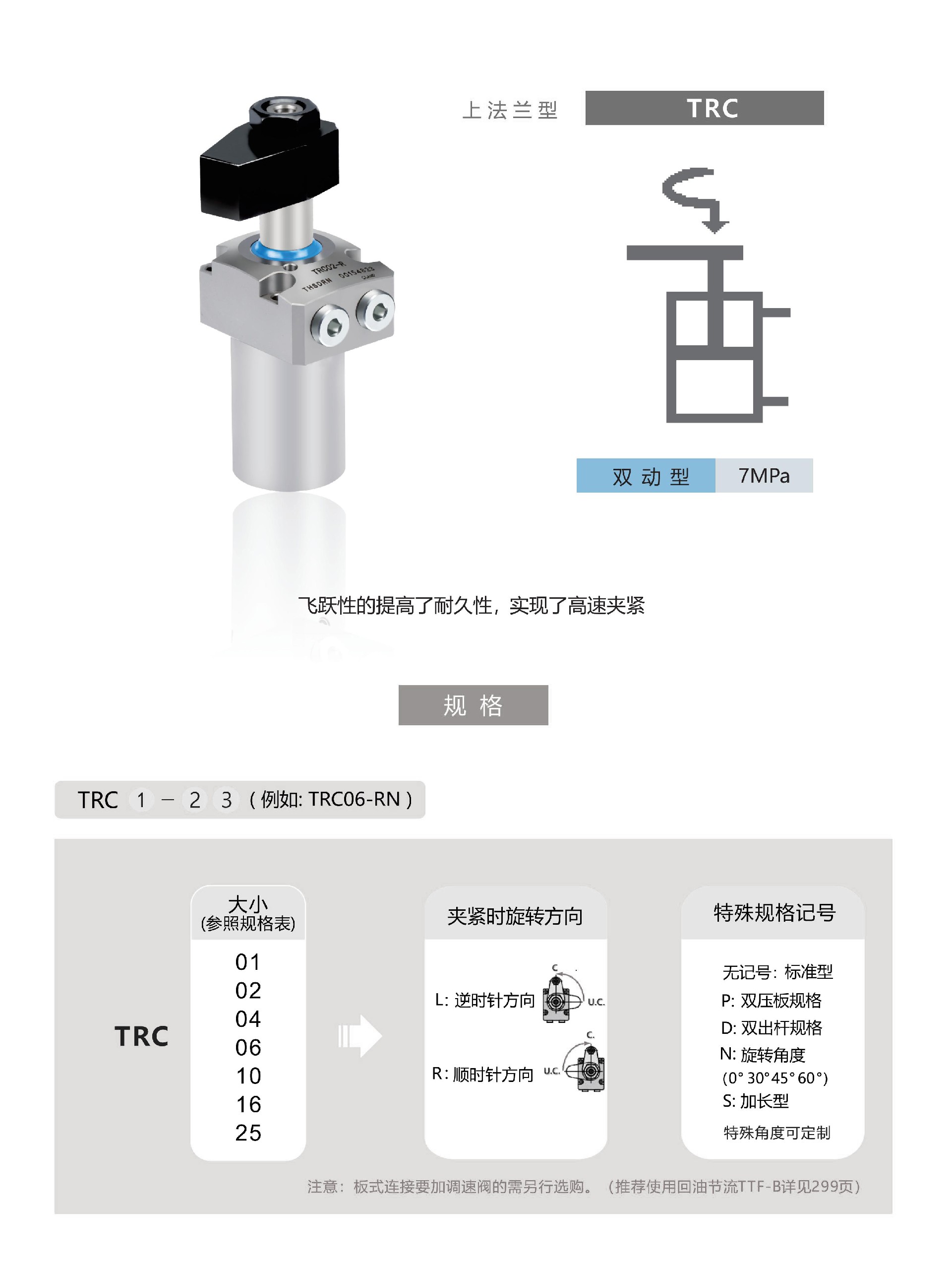

飞跃性的提高了耐久性,实现了高速夹紧

●油压范围：1～7 MPa ●保证耐压：10.5 MPa ●使用环境温度：0～70 ℃ ●使用流体：普通矿物油基液压油(相当于ISO-VG32)

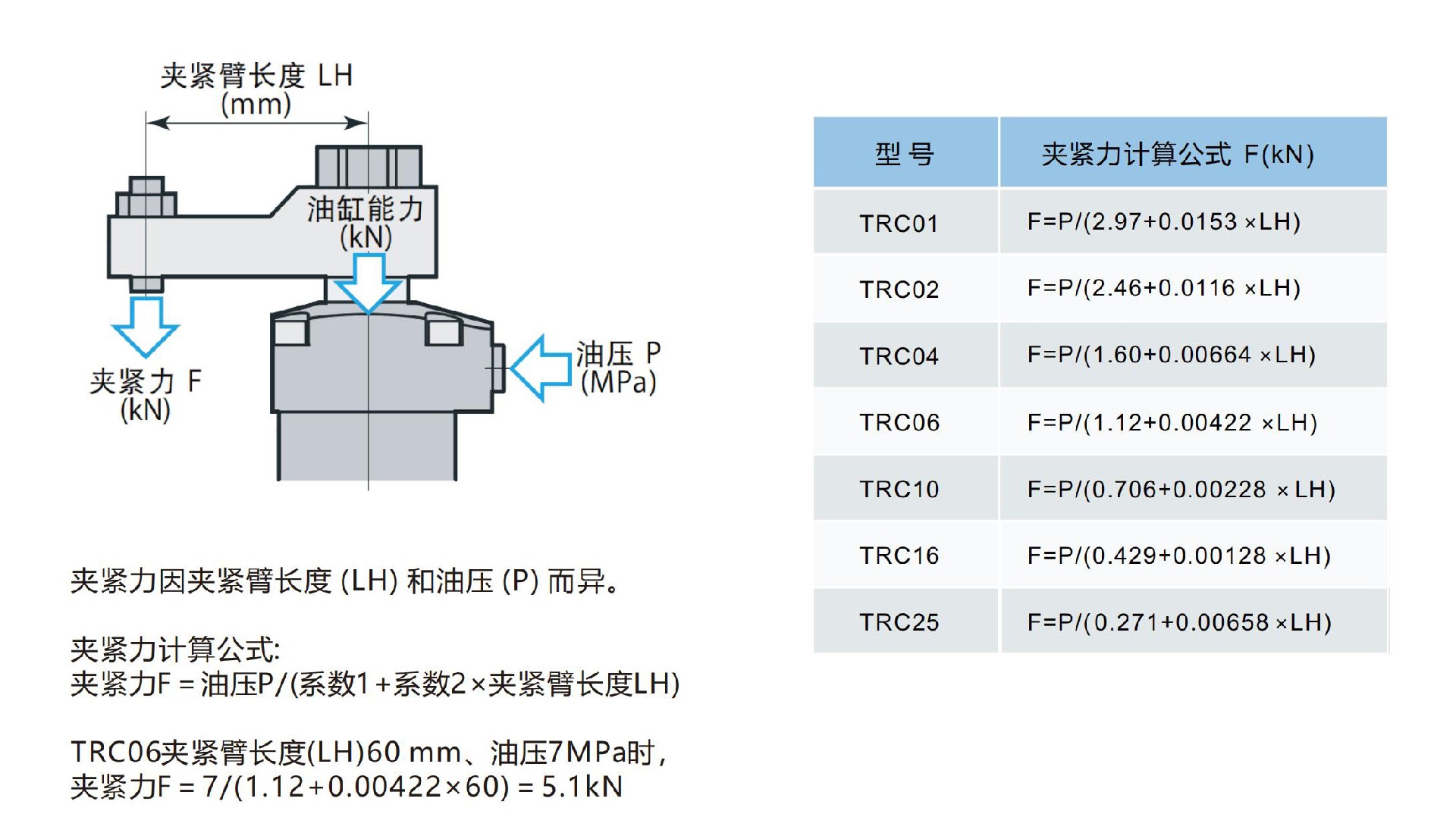

●夹紧力因夹紧臂长度而变

1：垂直安装时，能以1 MPa的压力抬升夹紧臂的极限值。

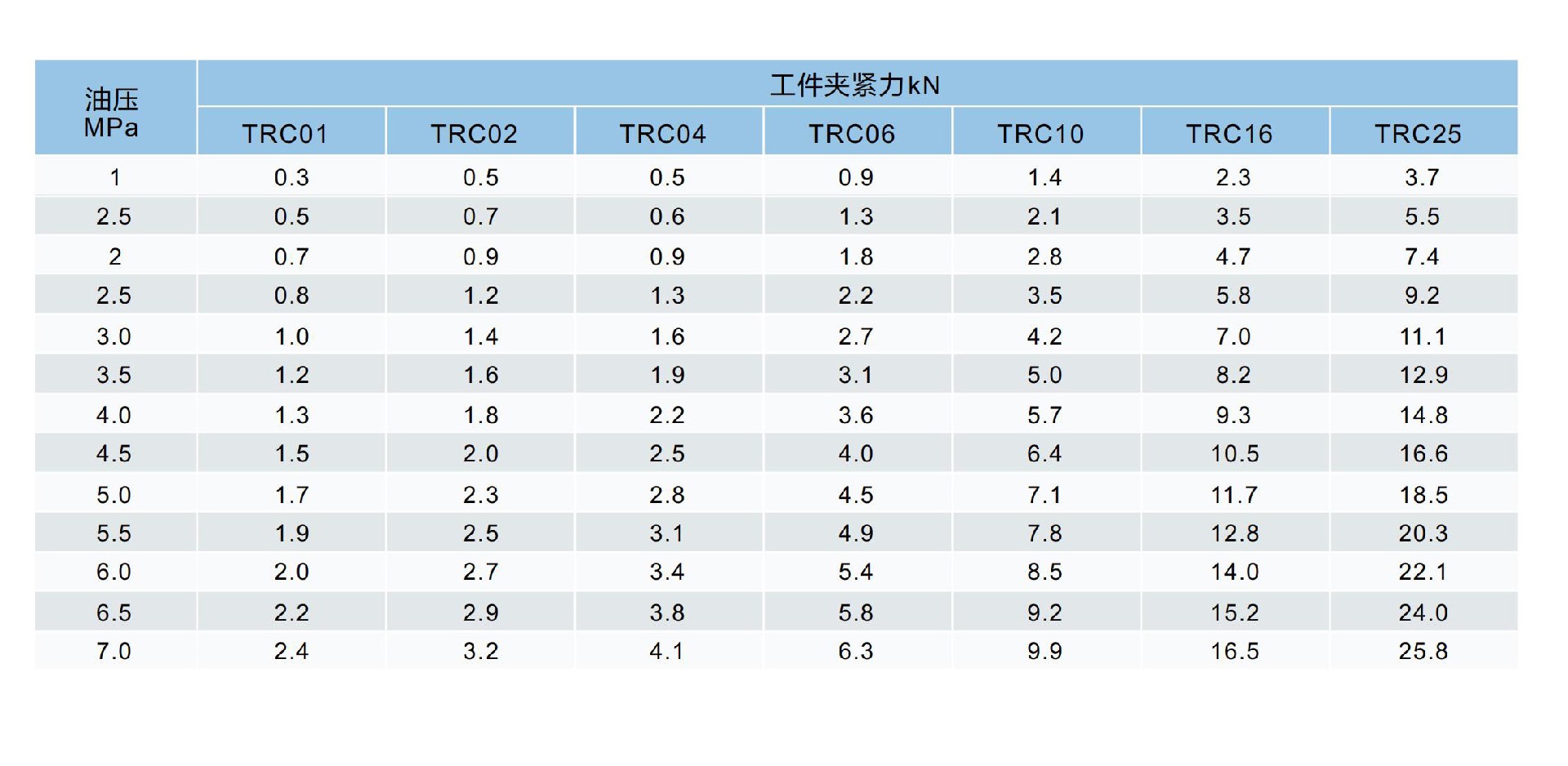

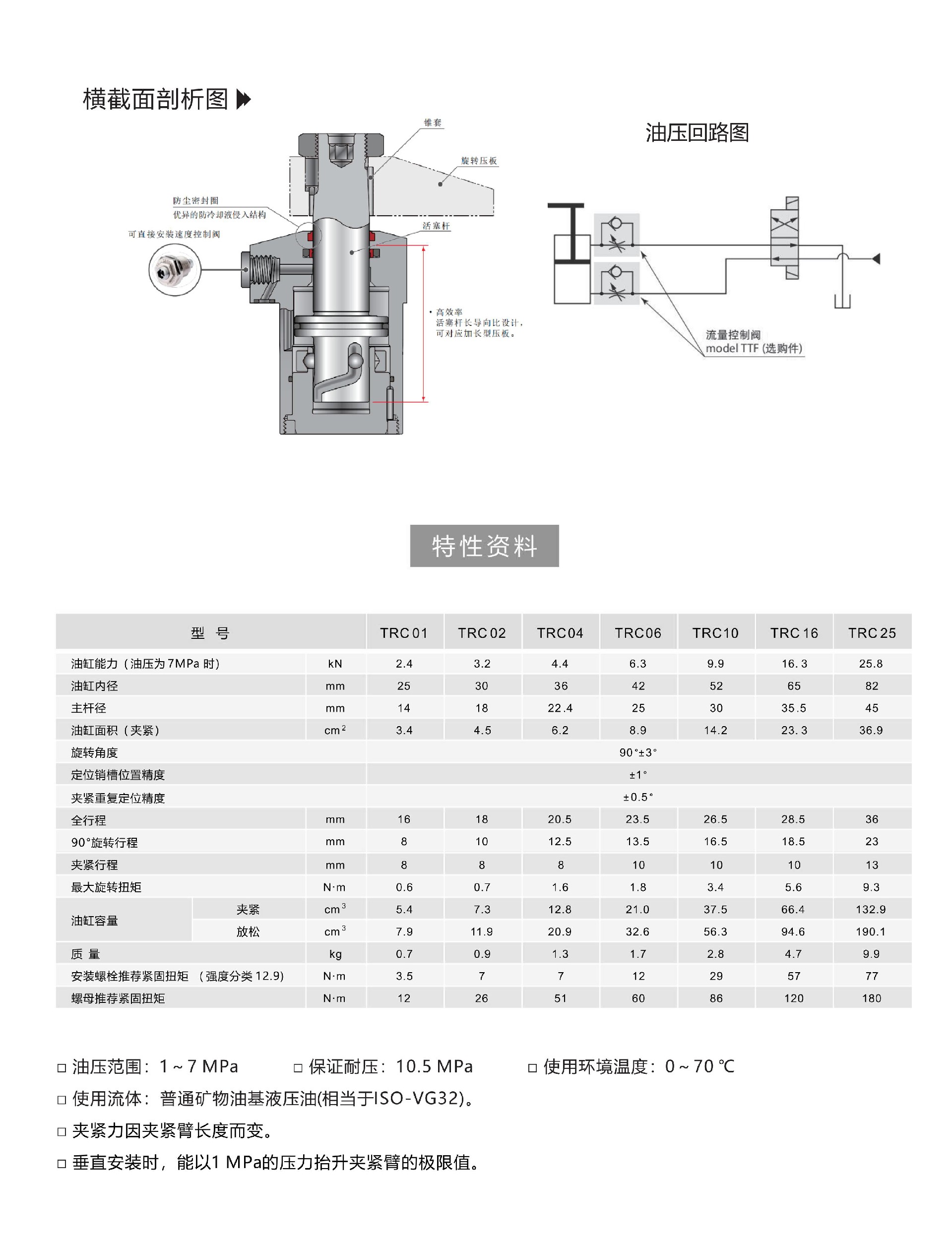

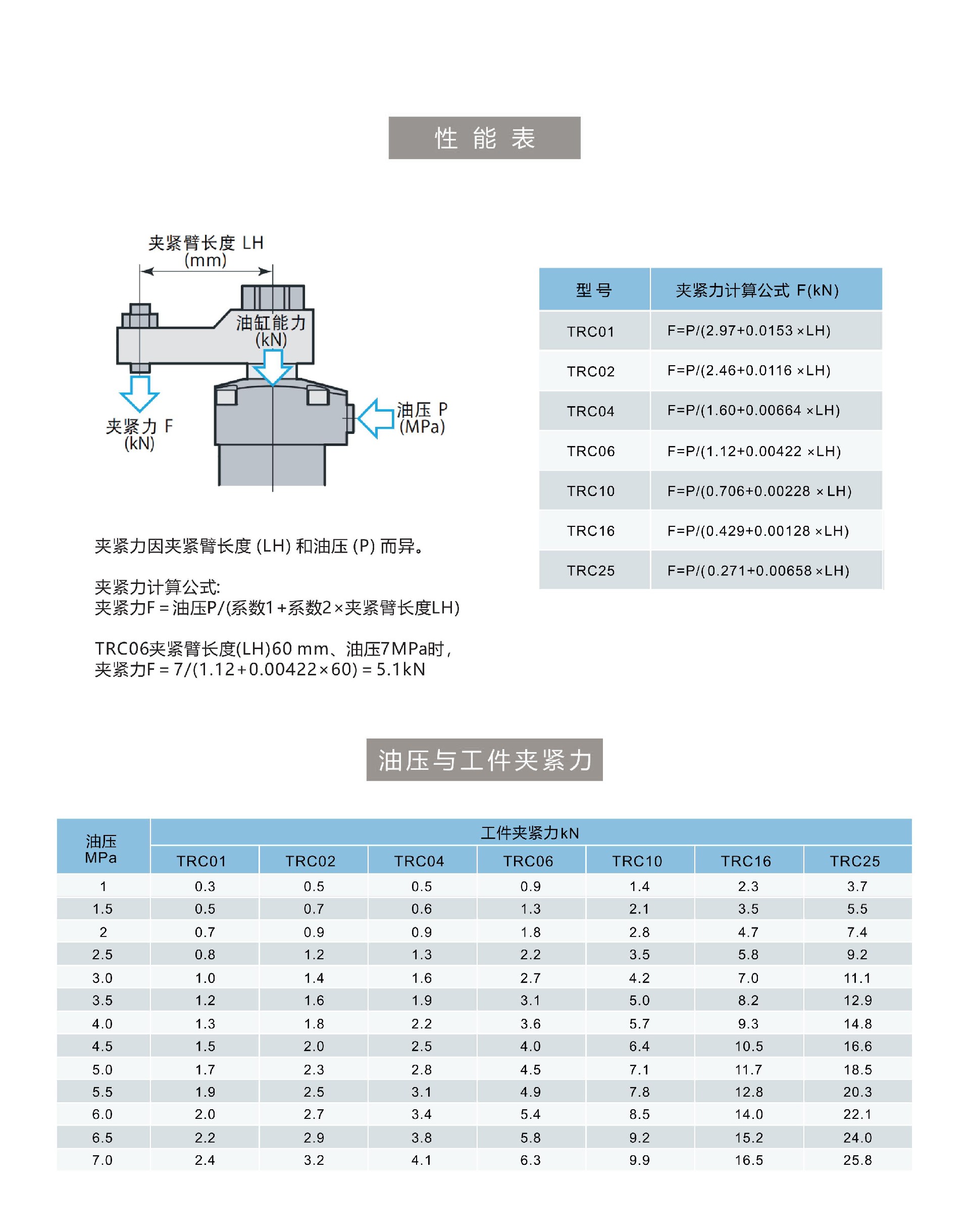

性能与工件支撑力

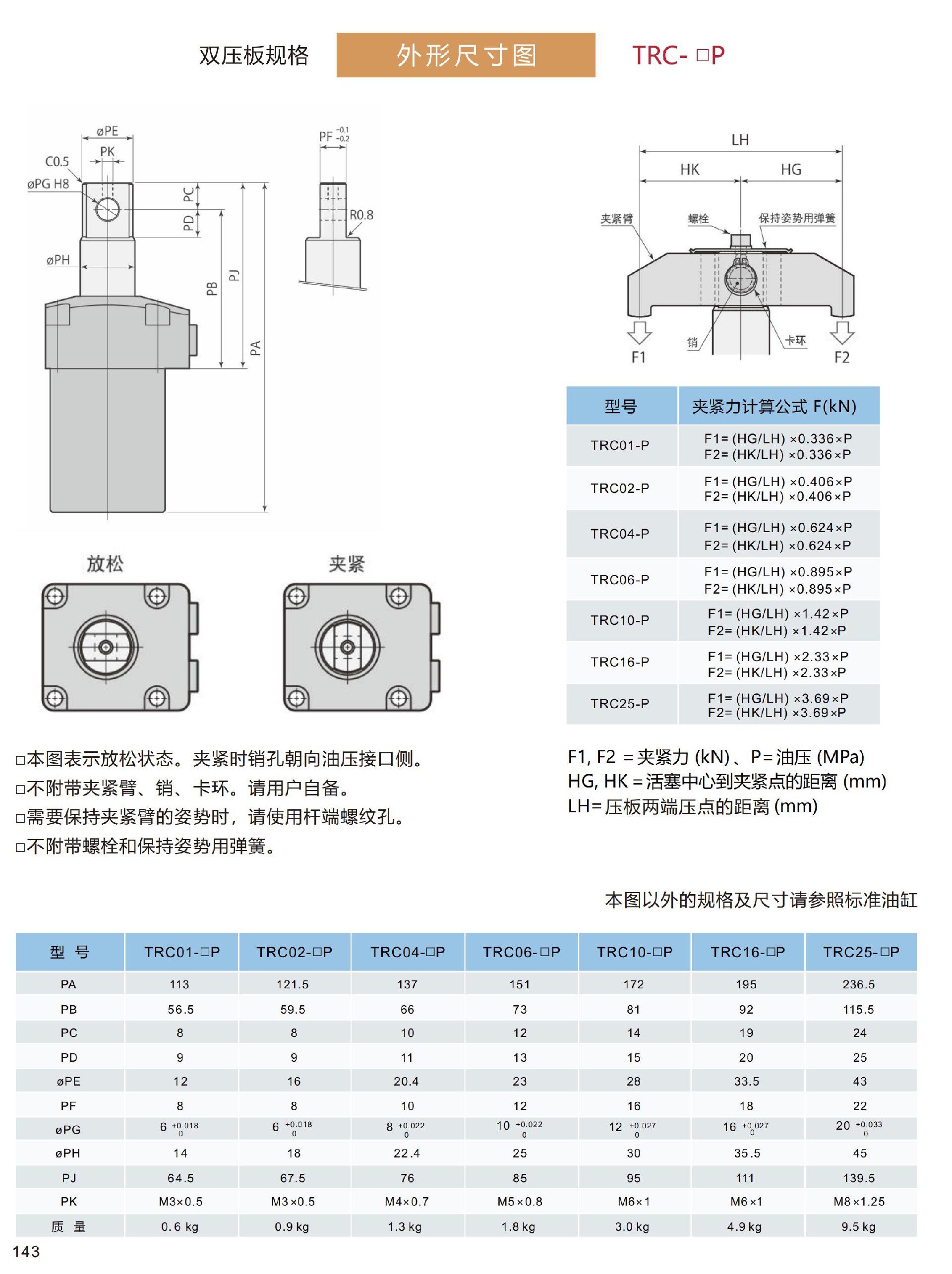

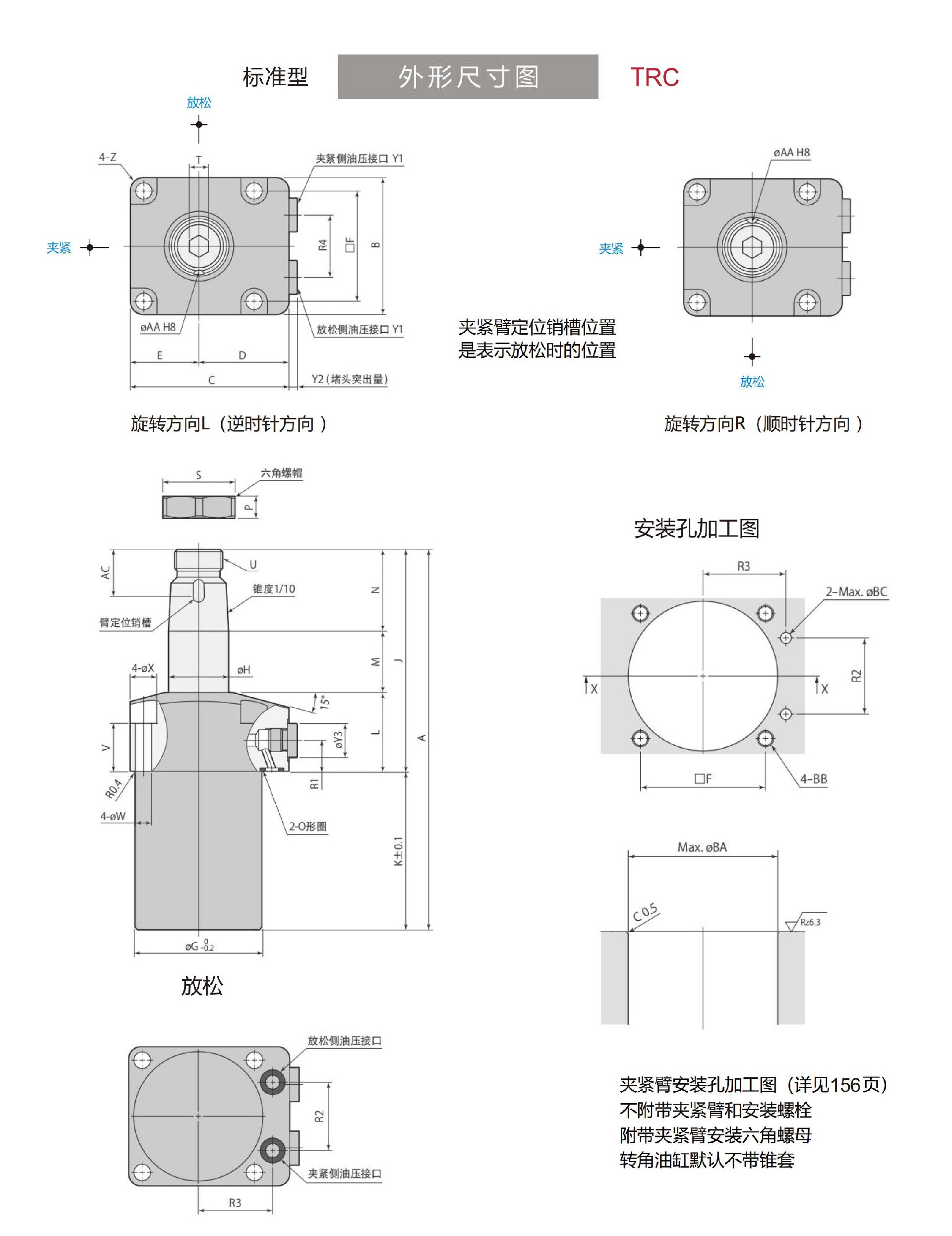

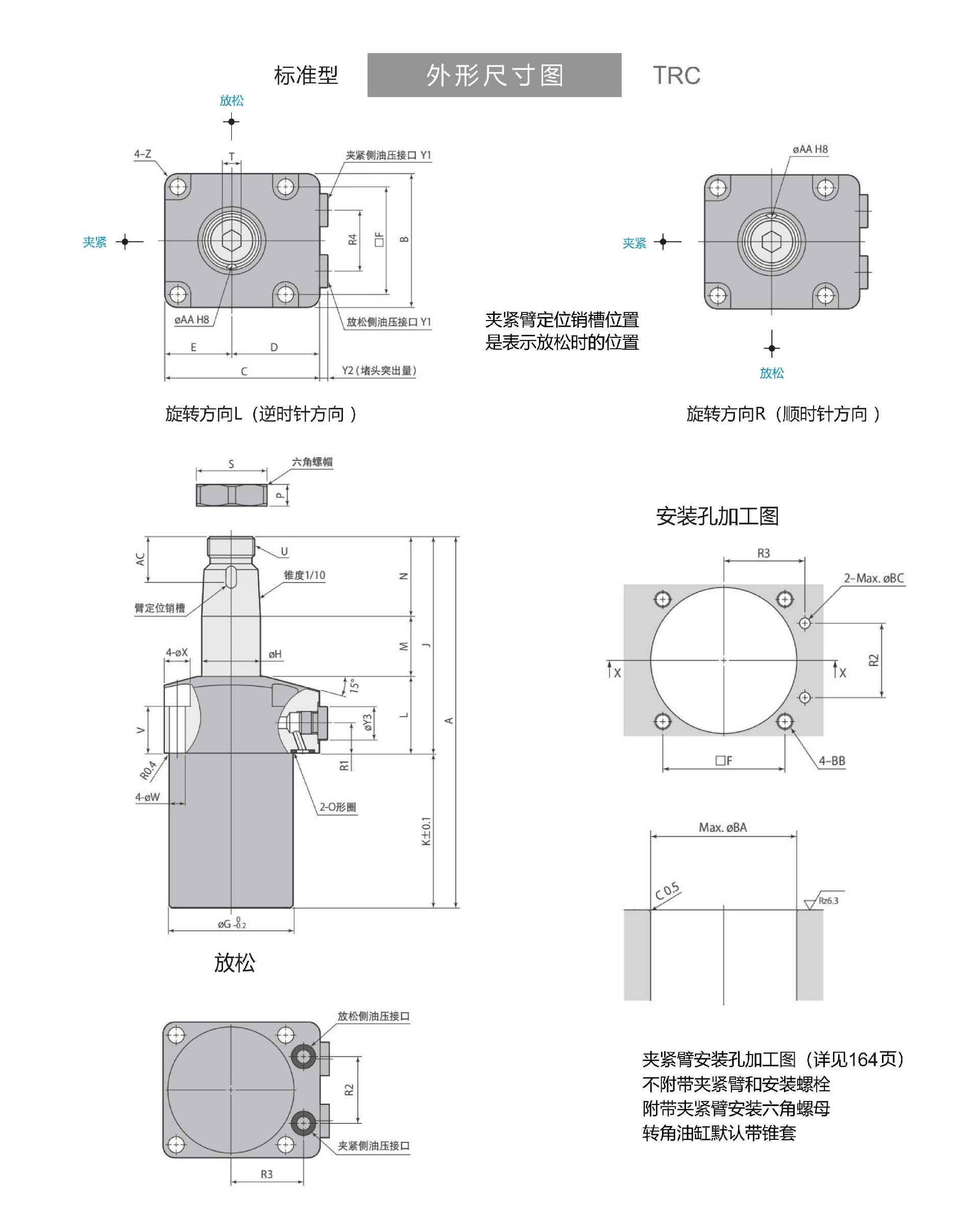

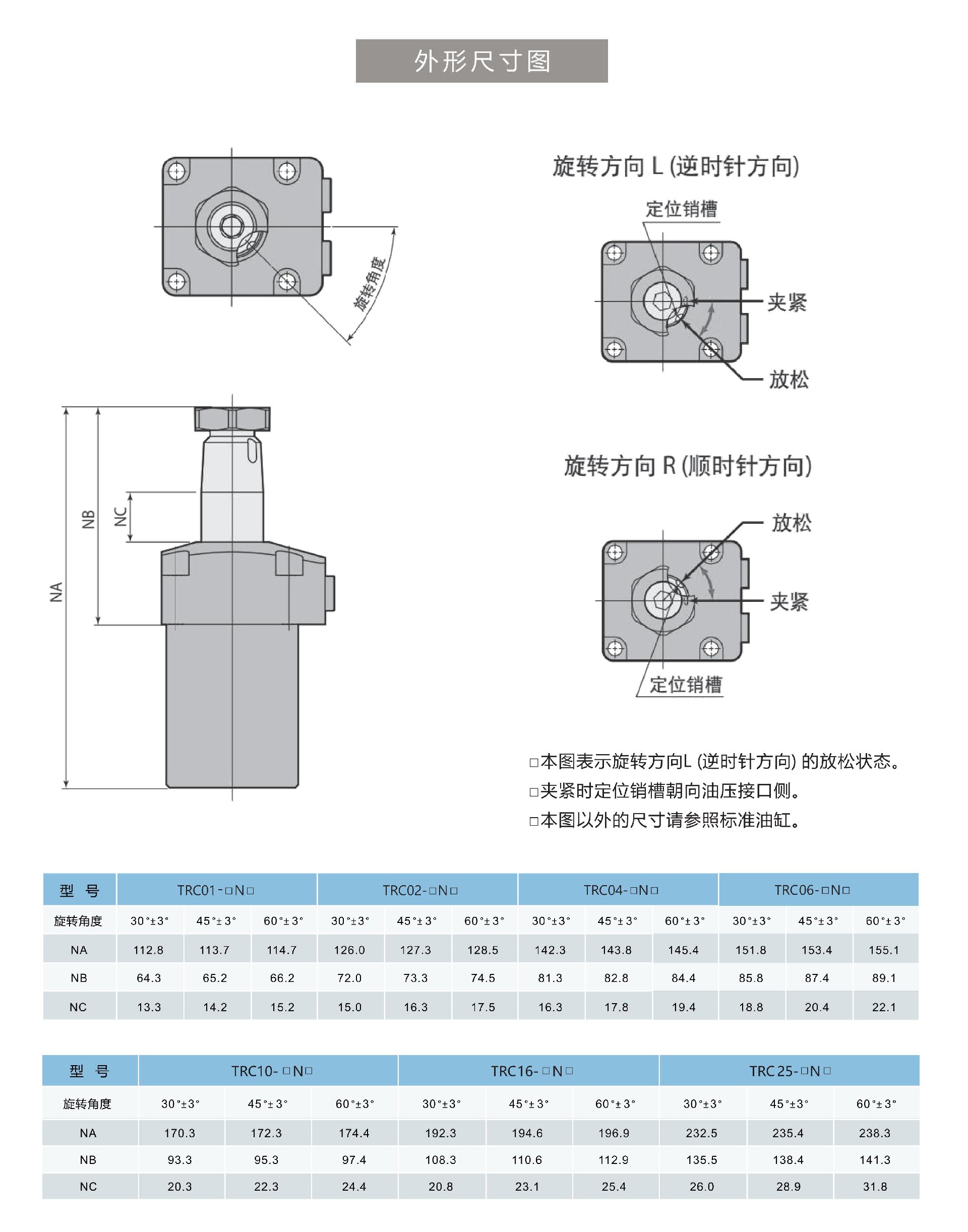

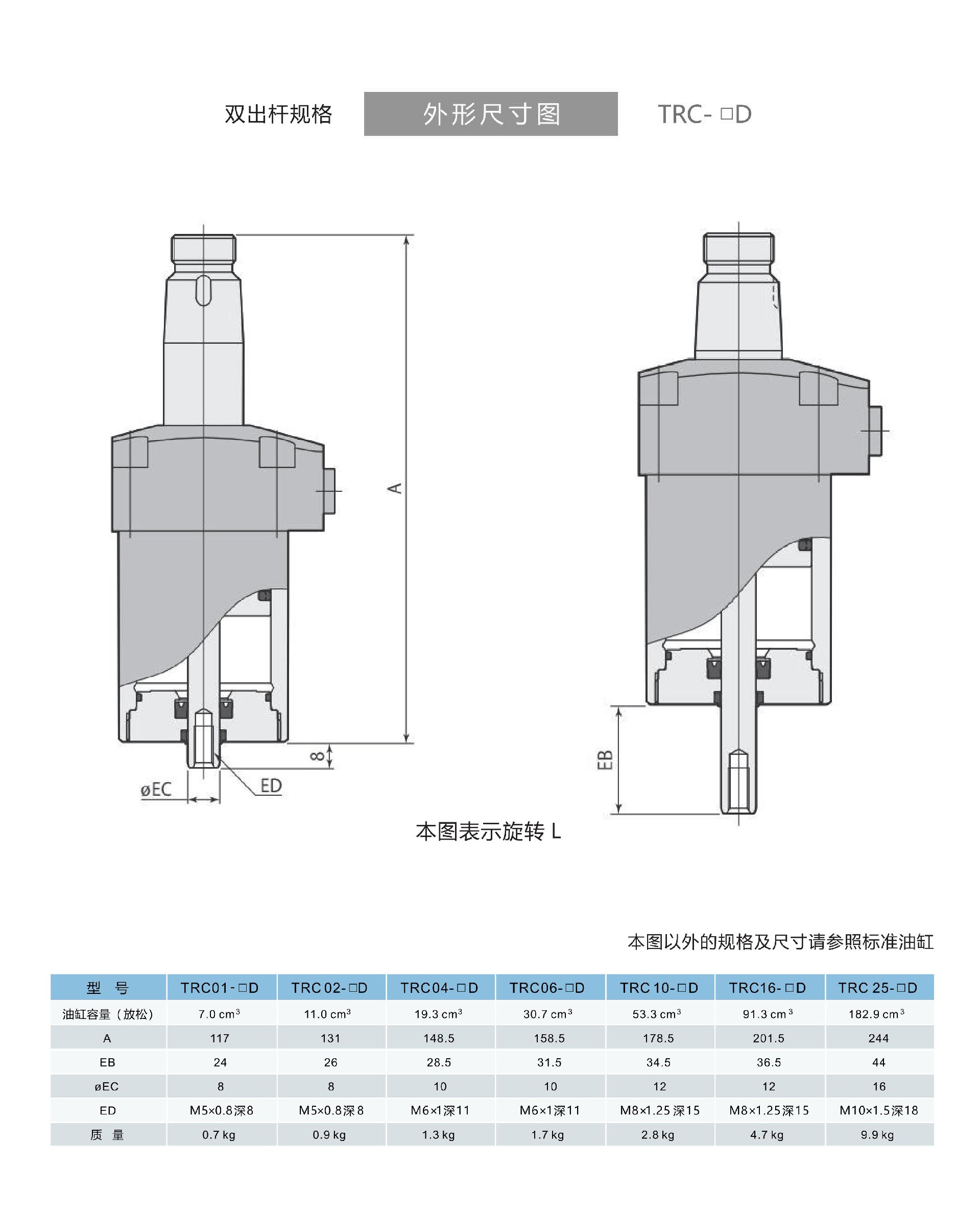

外形尺寸图

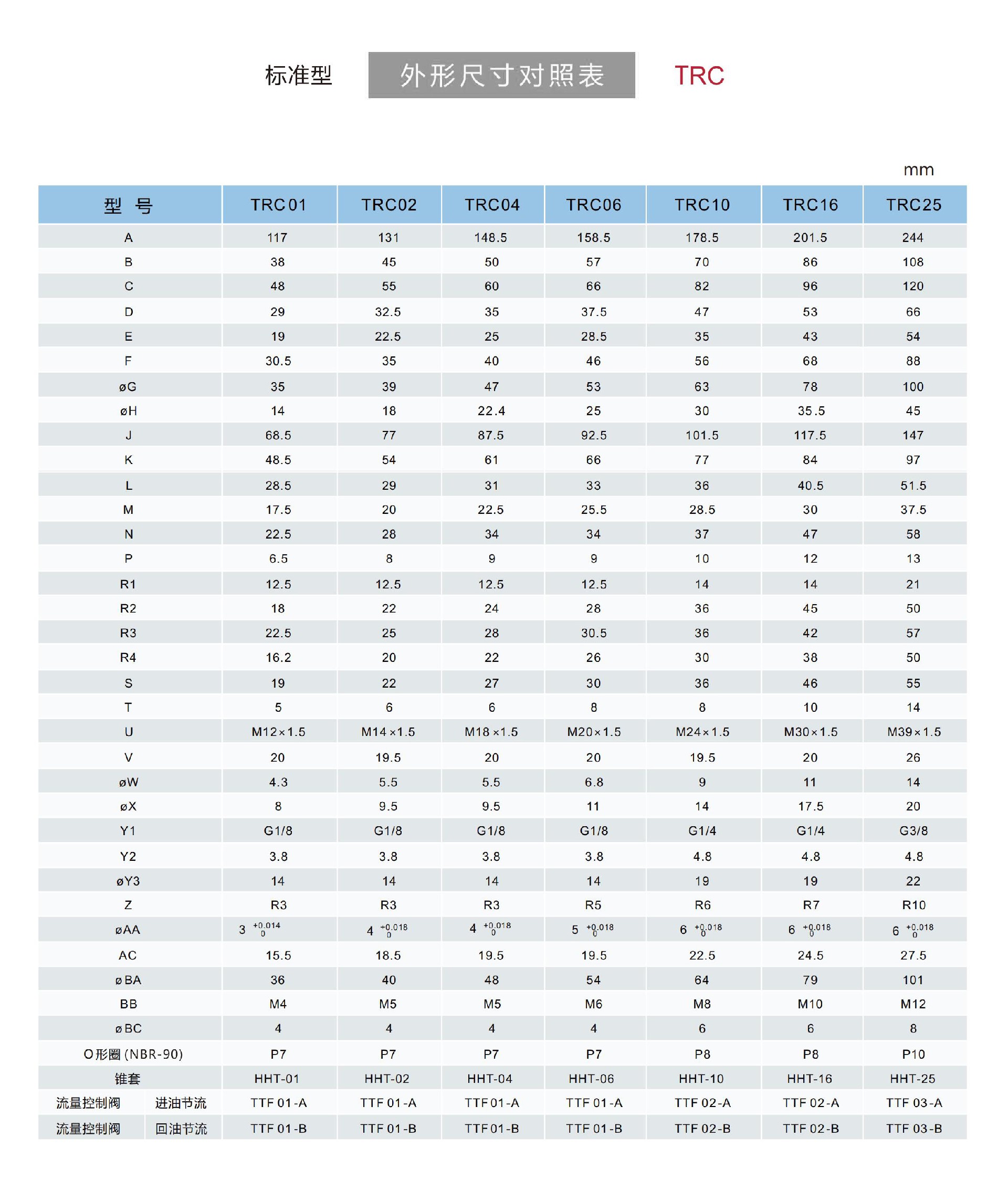

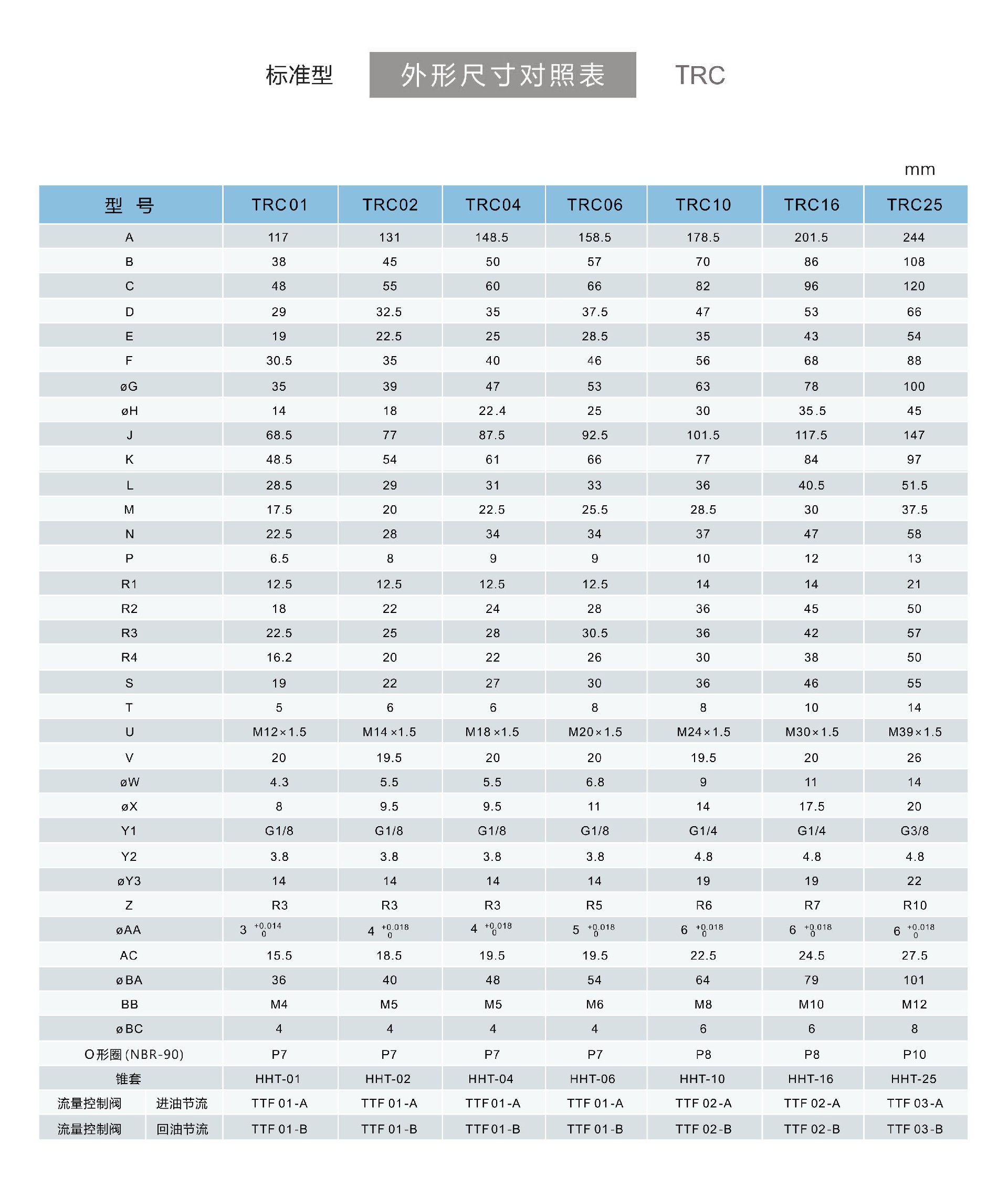

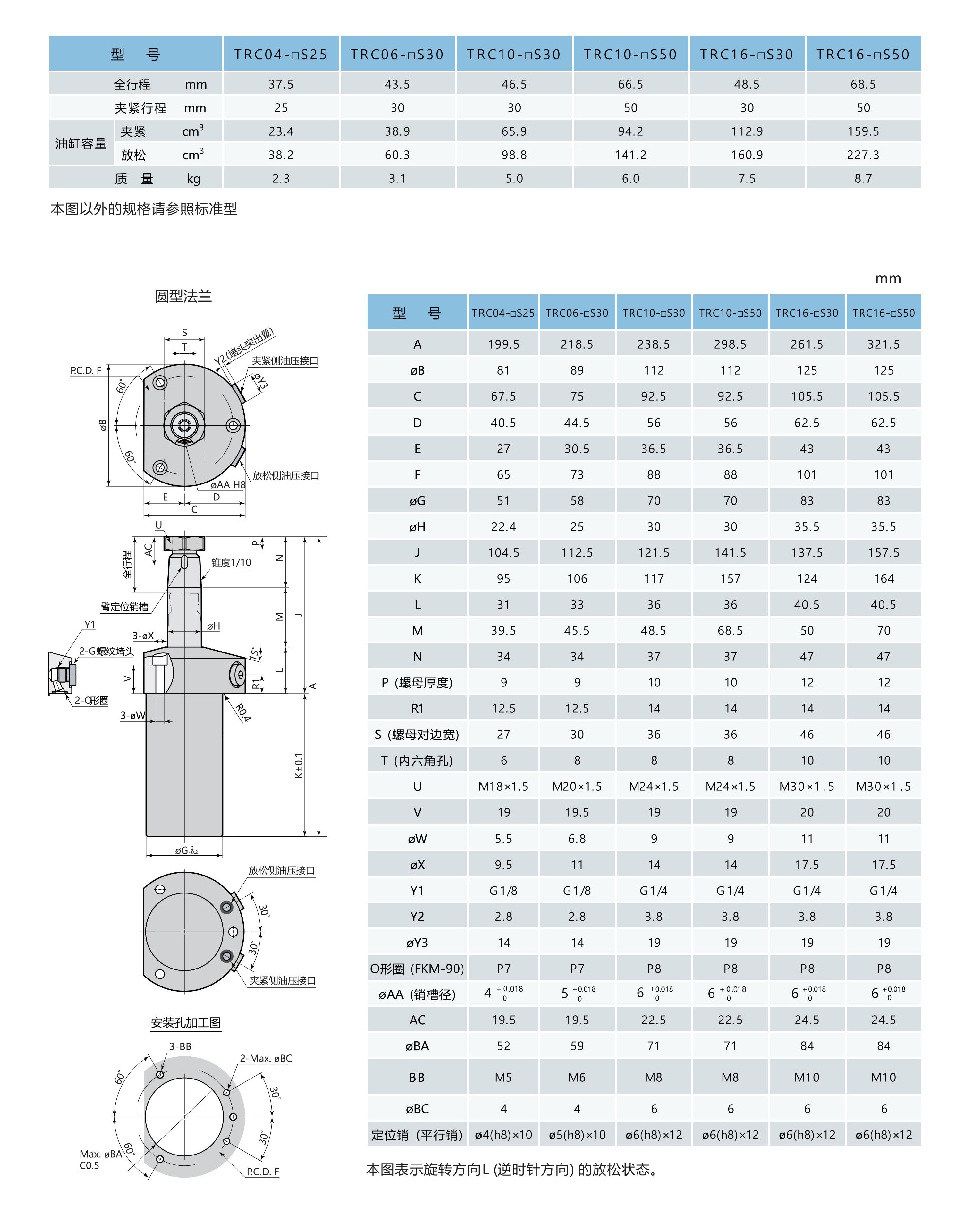

外形尺寸对照表
