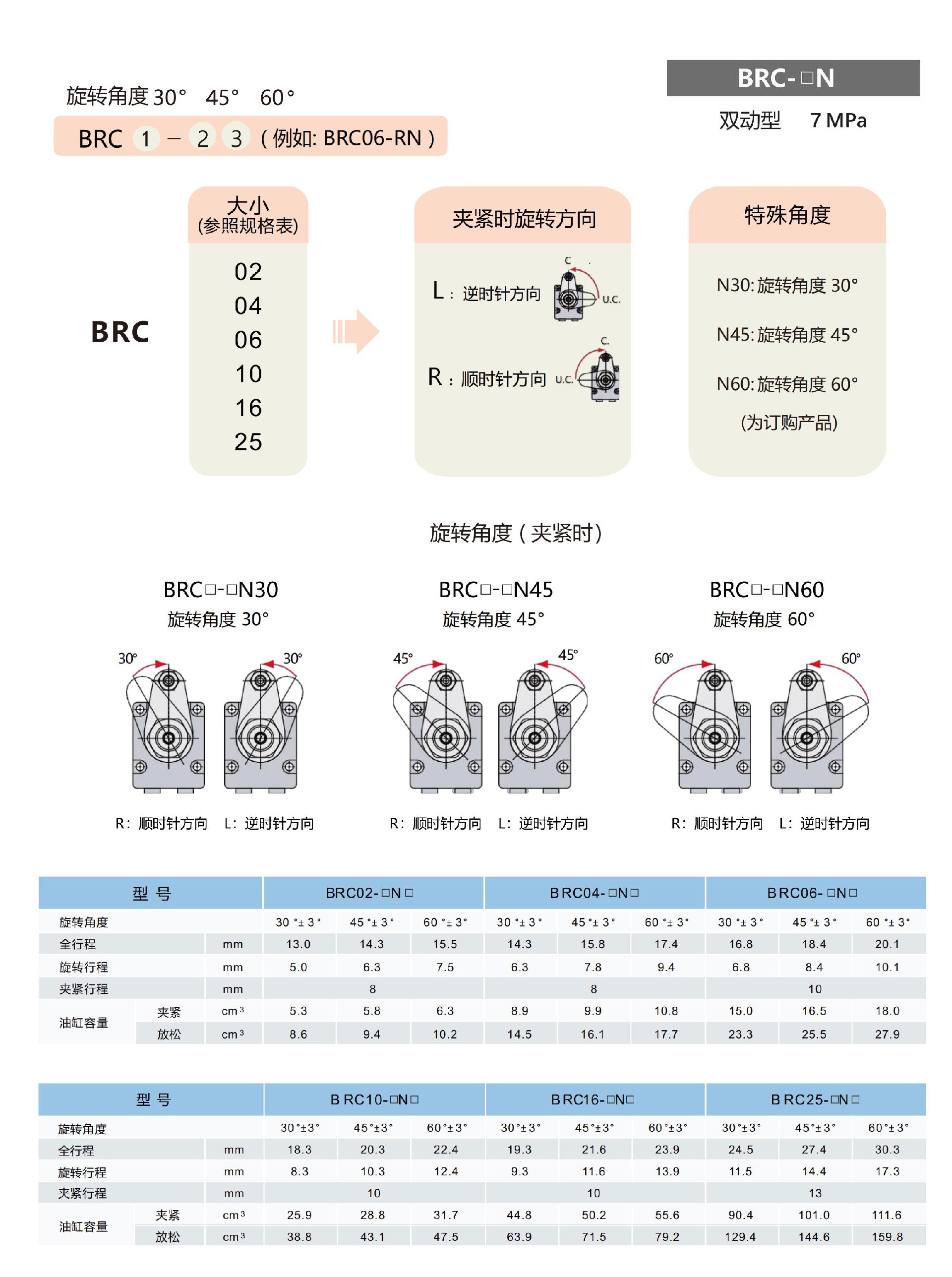

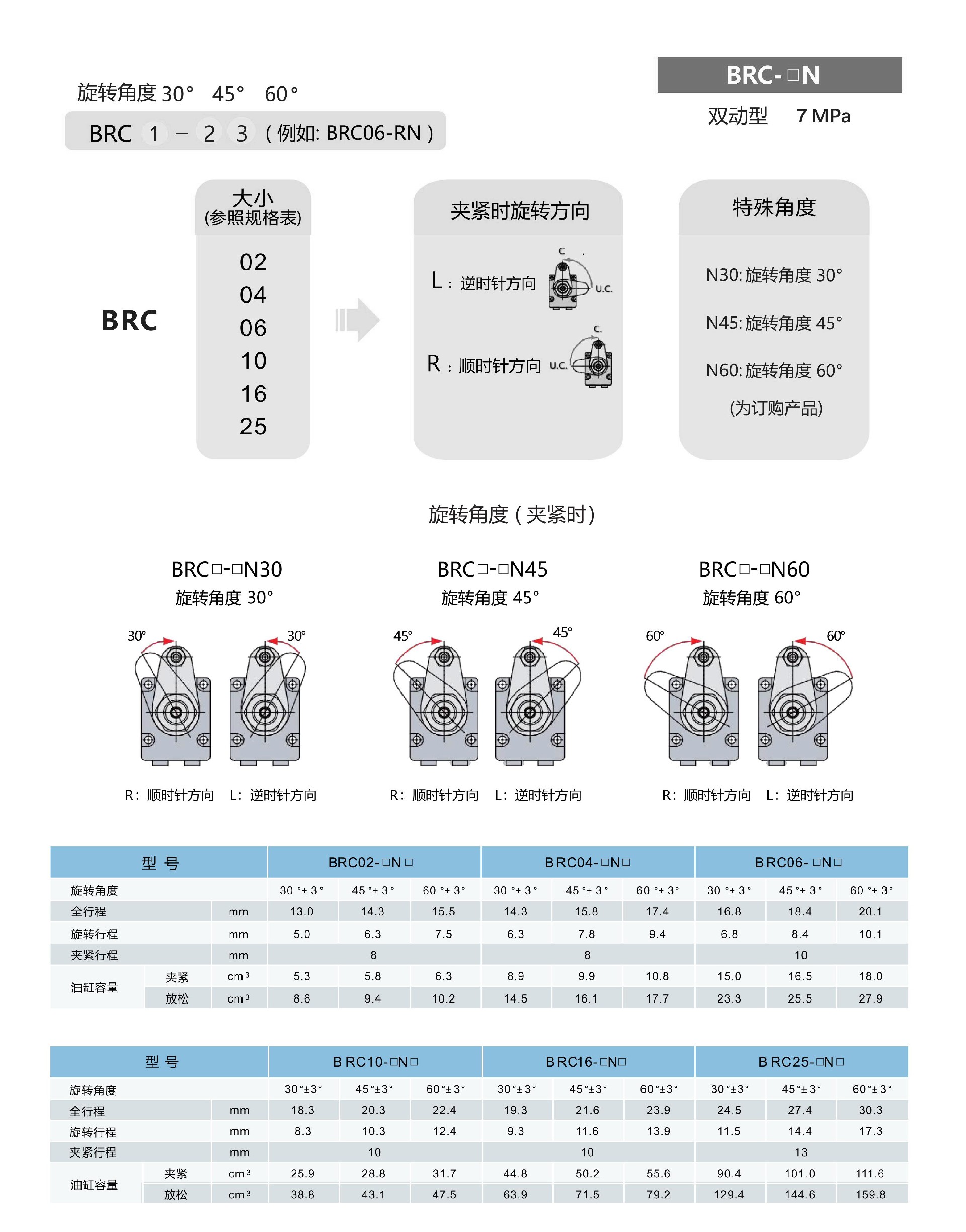

产品简介

油压双动 方块型     油压夹紧 油压放松

使用油压为低压(1.5-7MPa)

安装方式：有板式连接或外配油管 (板式连接可直接安装流量阀)

动作顺序：通油活塞压板旋转下压，直到压上工件。

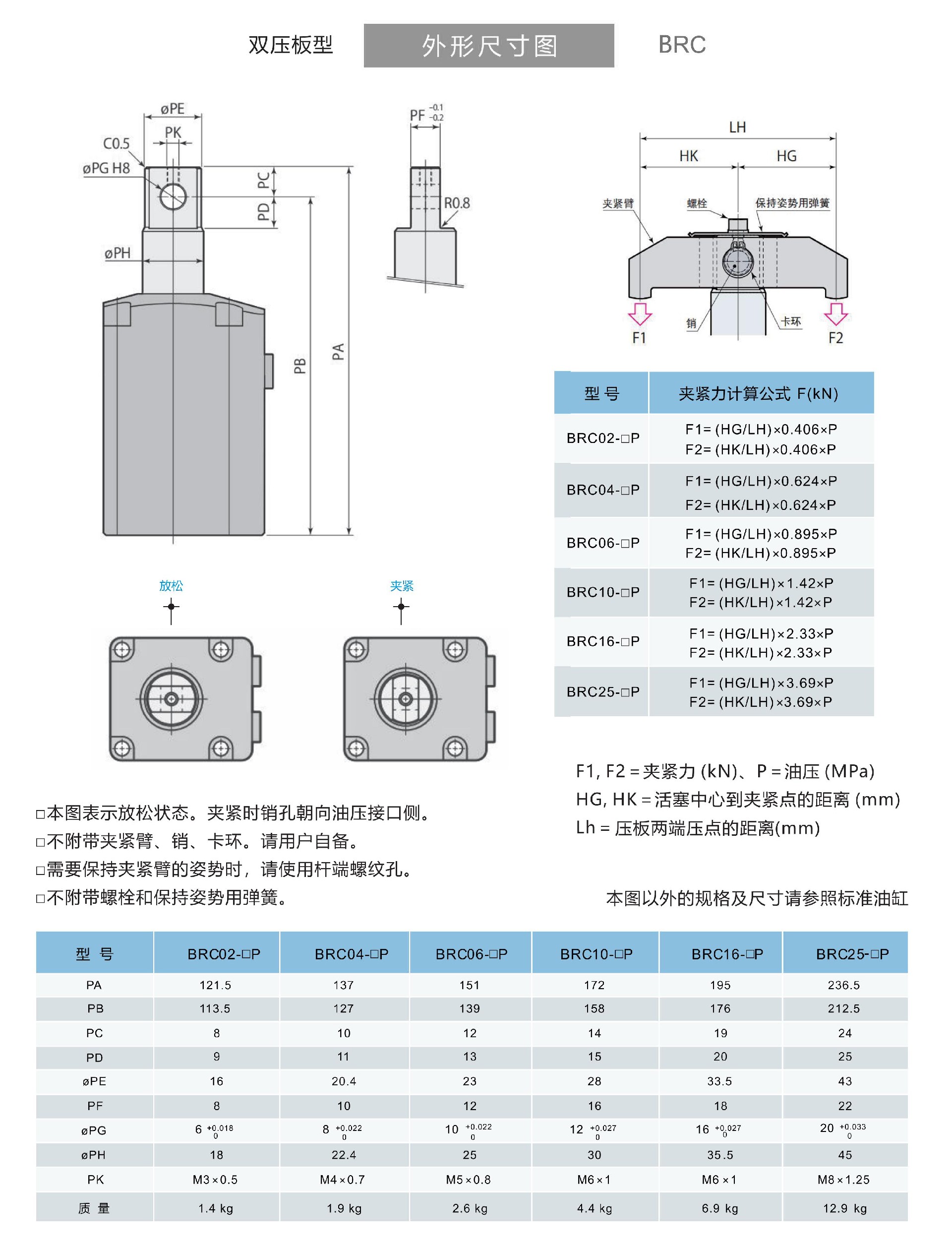

夹紧力因压板的长度和油压变化而改变。(夹紧力按计算公式来计算）

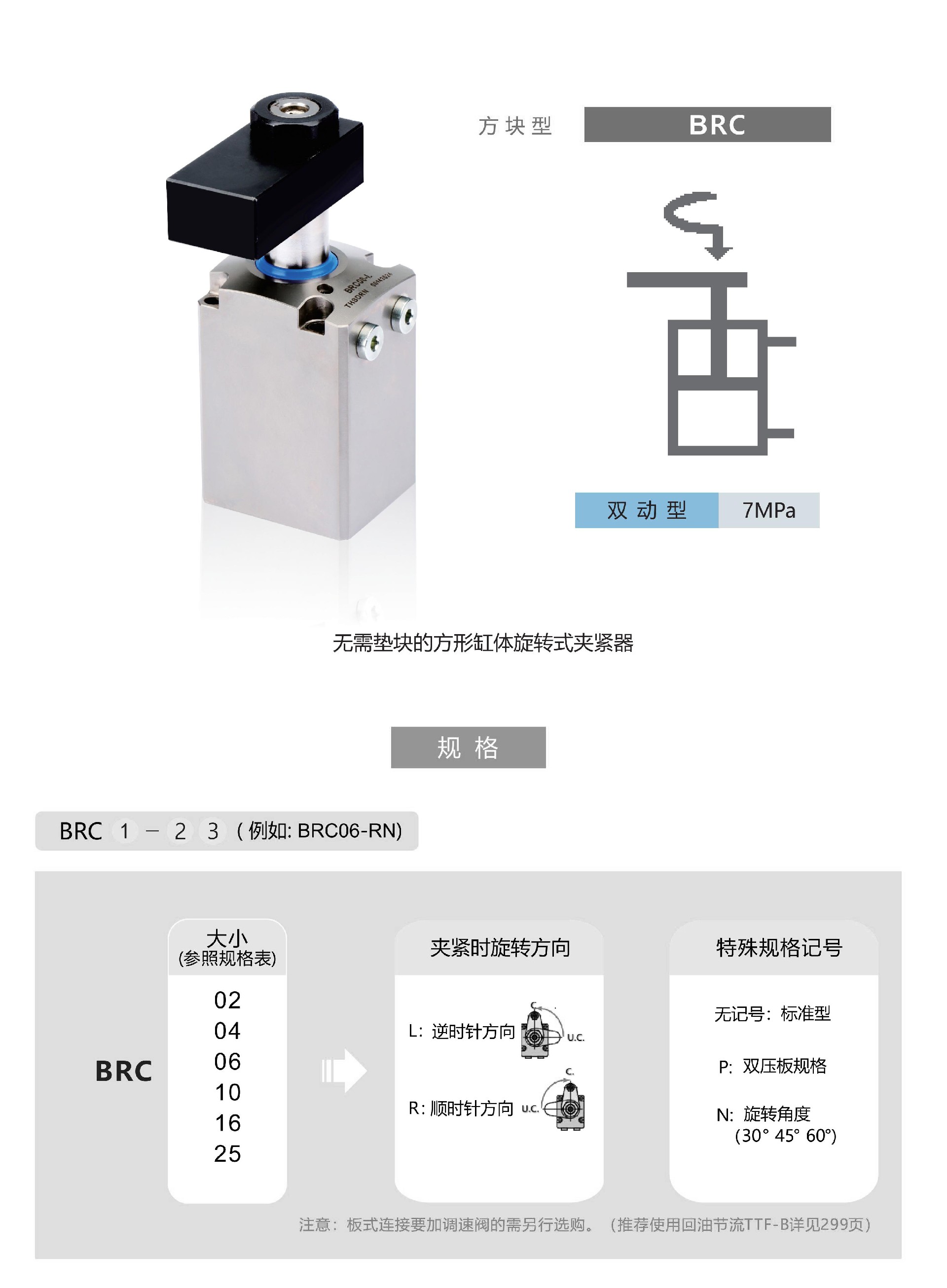

无需垫块的方形缸体旋转式夹紧器

●油压范围：1～7 MPa ●保证耐压：10.5 MPa ●使用环境温度：0～70 ℃ ●使用流体：普通矿物油基液

压油 (相当于ISO-VG32)

●夹紧力因夹紧臂长度而变

1：垂直安装时，能以1 MPa的压力抬升夹紧臂的极限值

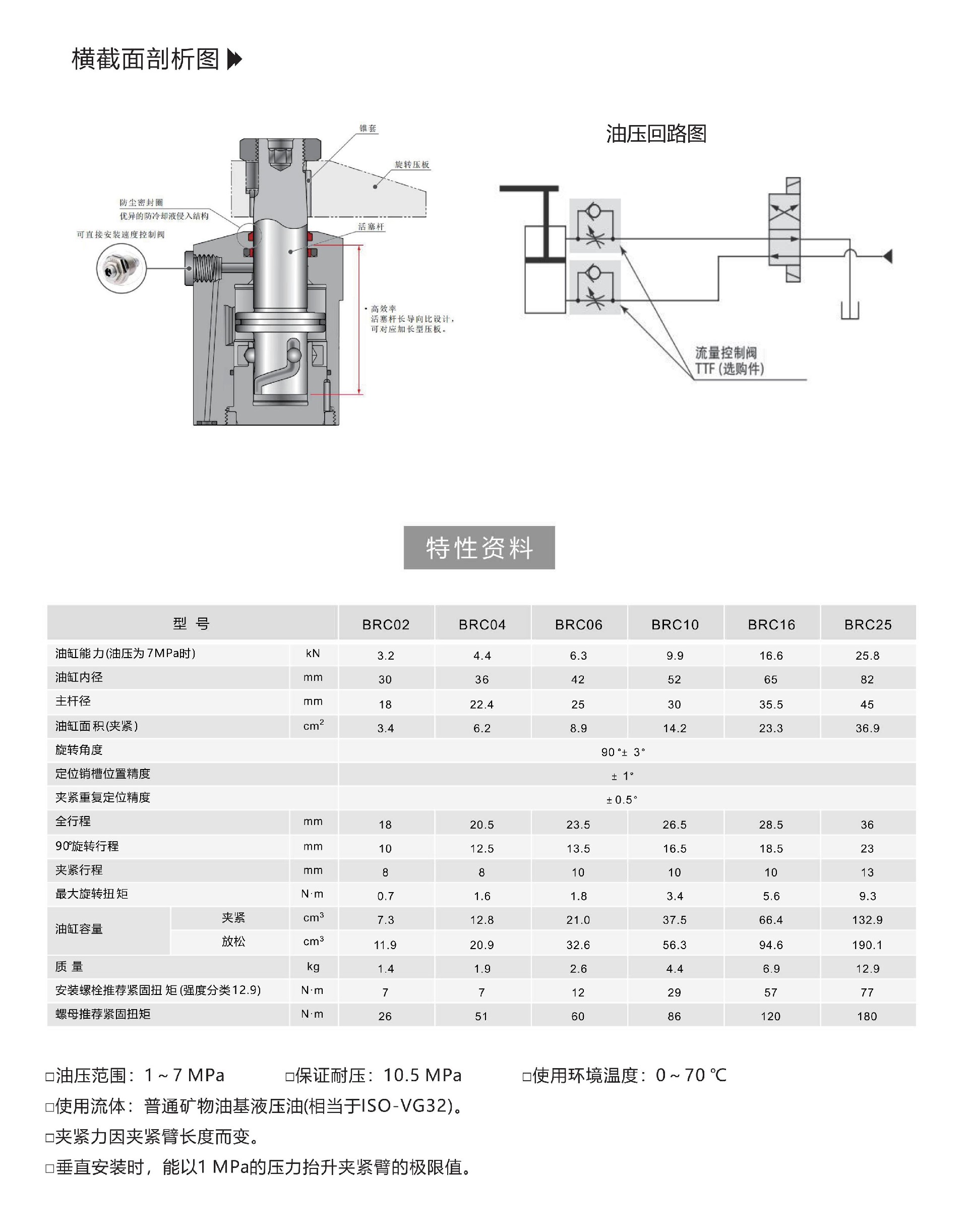

性能与工件夹紧力

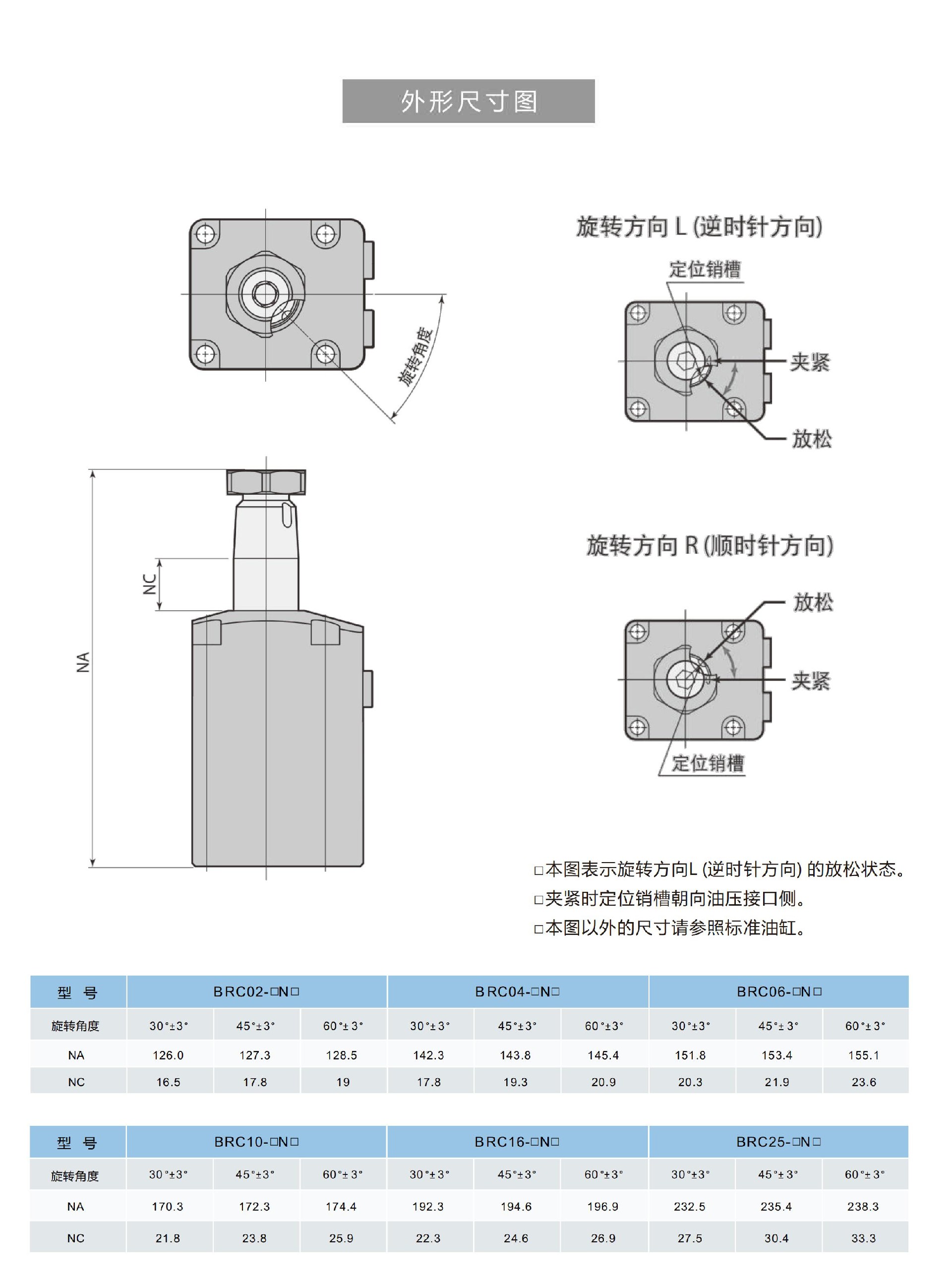

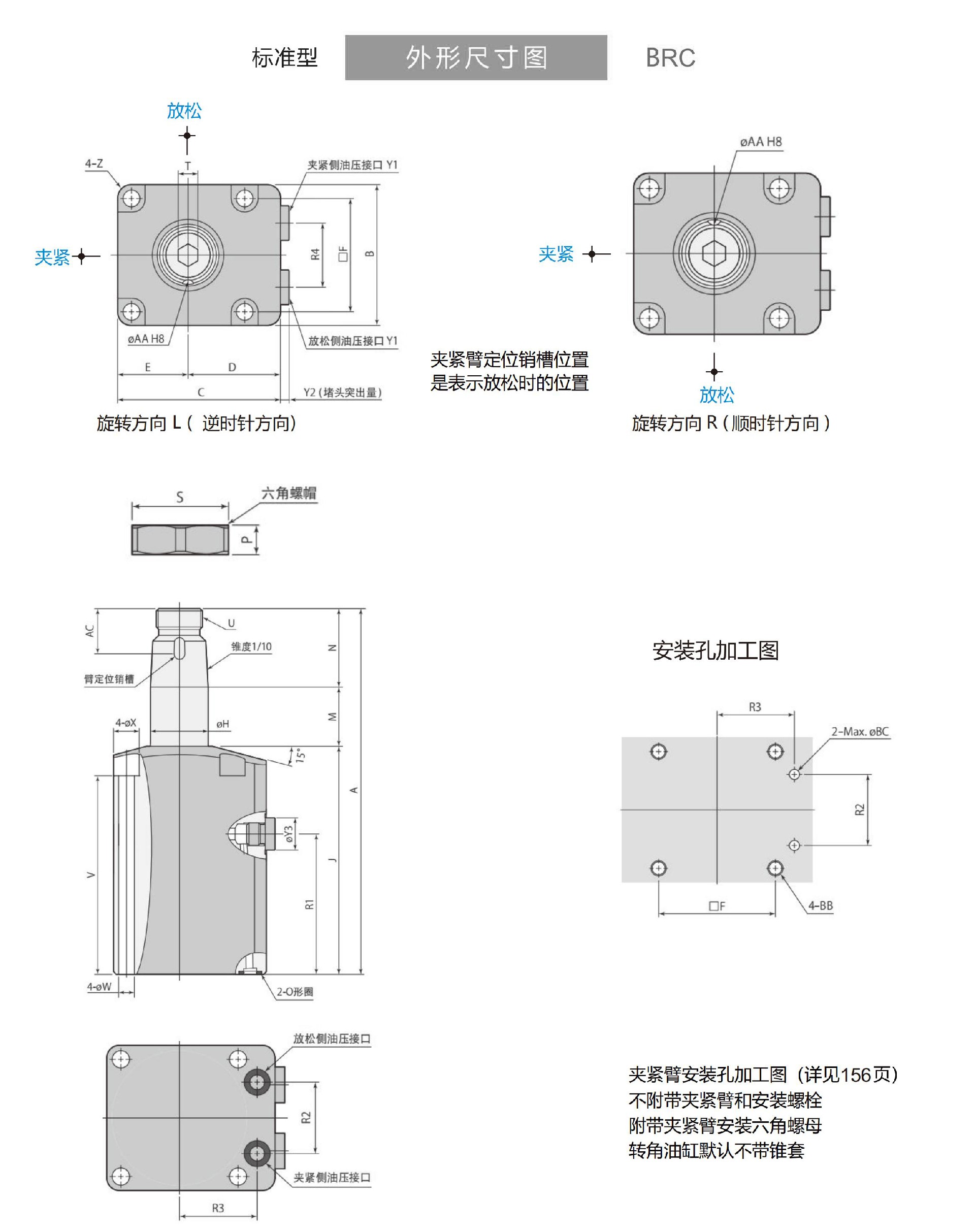

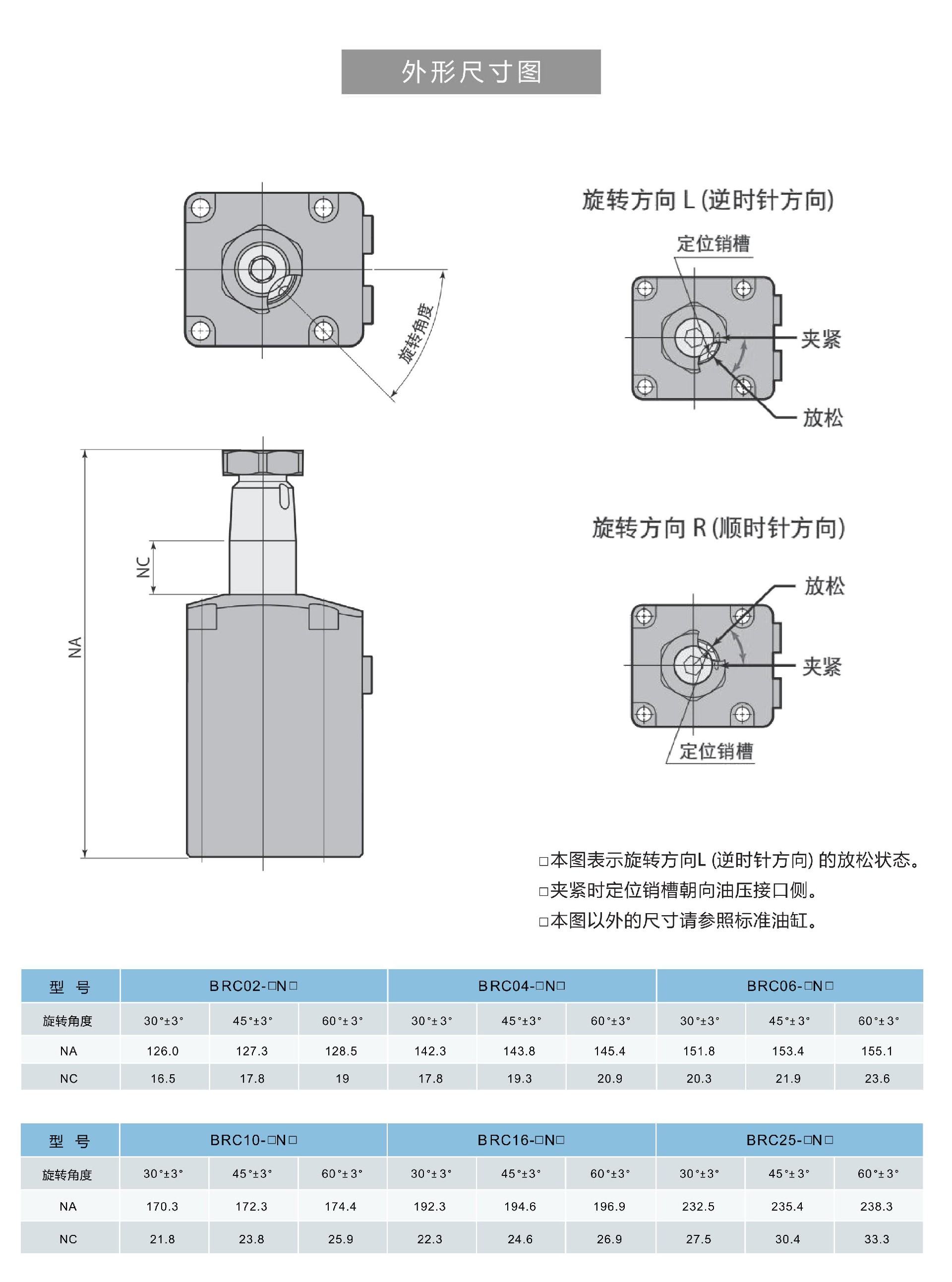

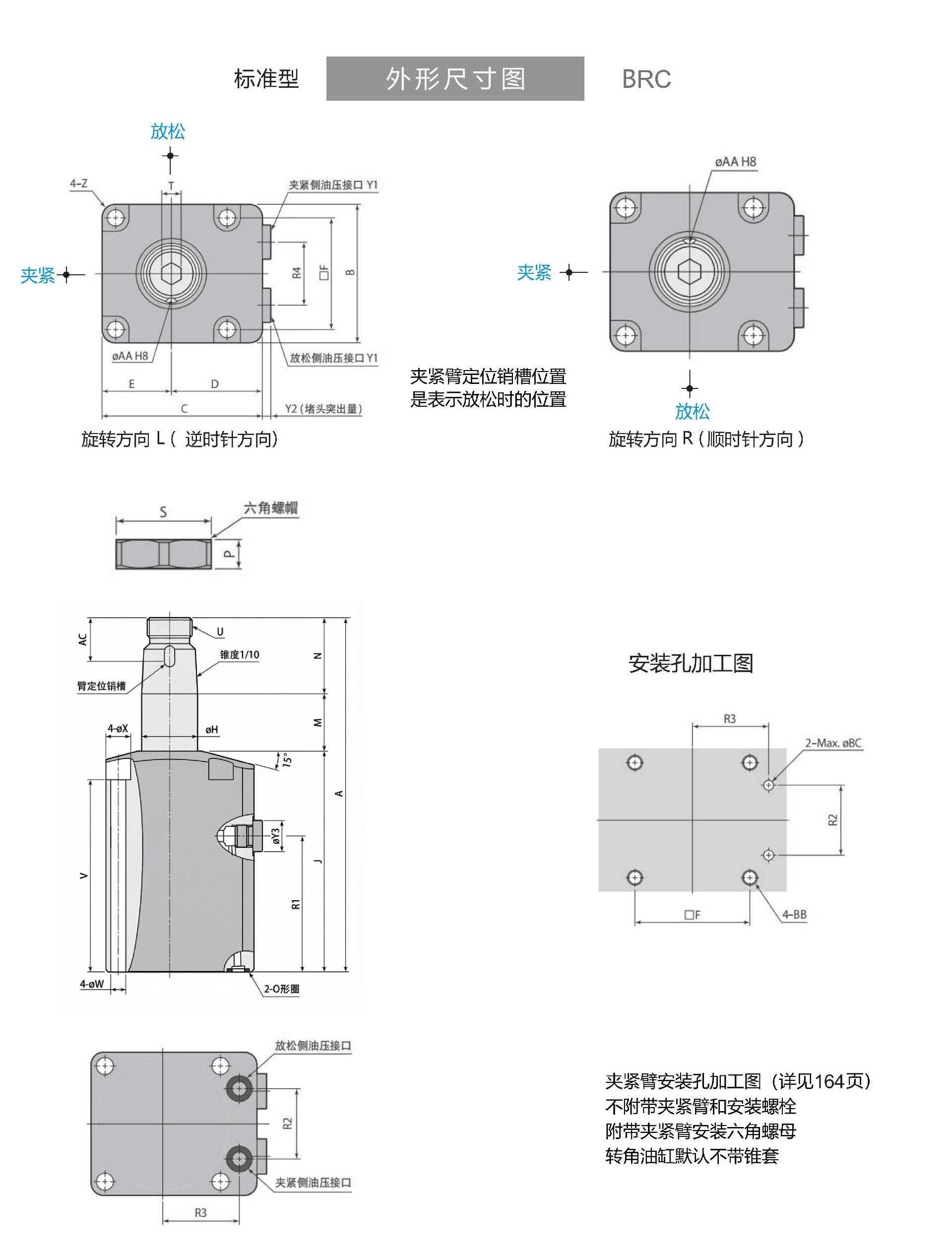

外形尺寸图

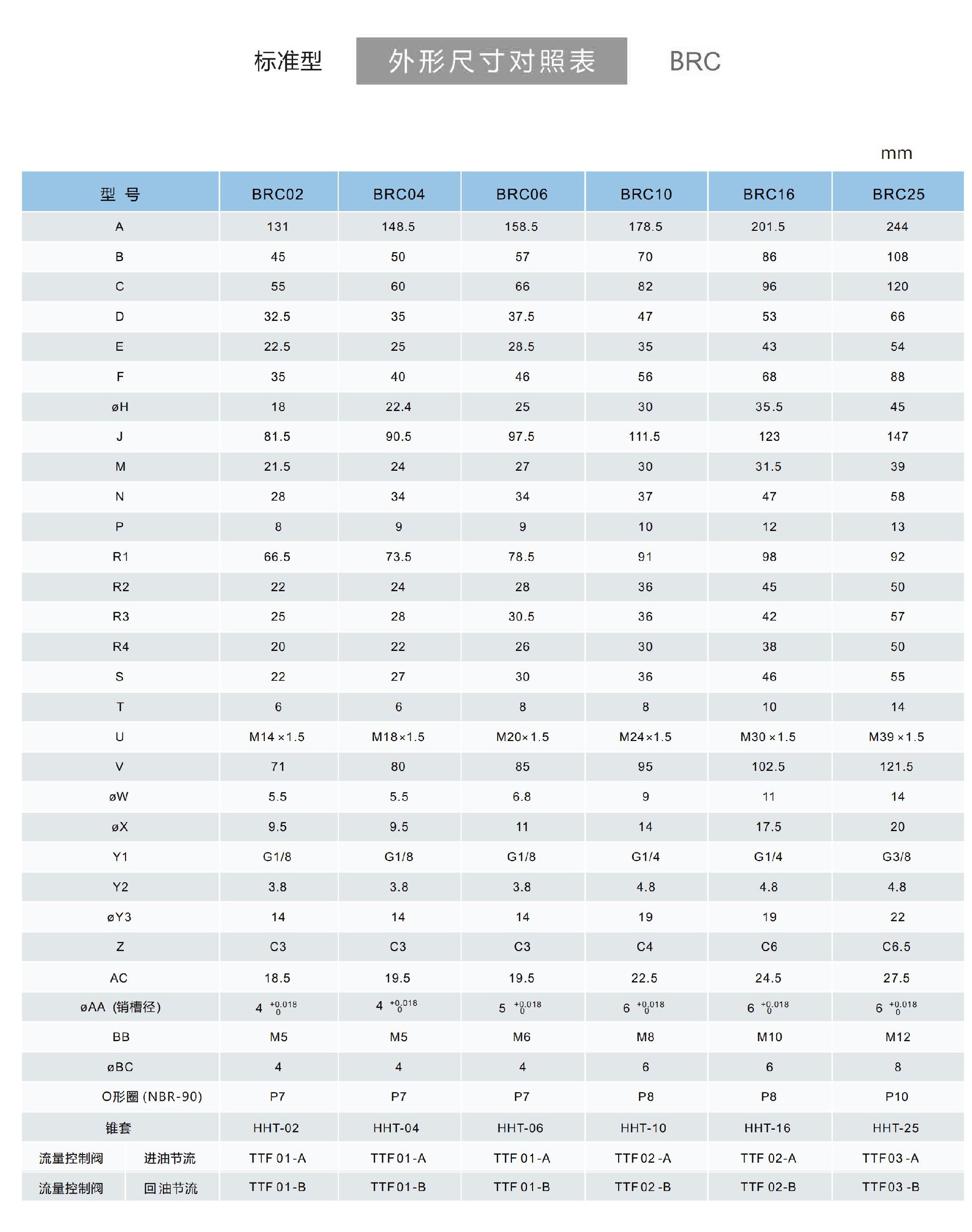

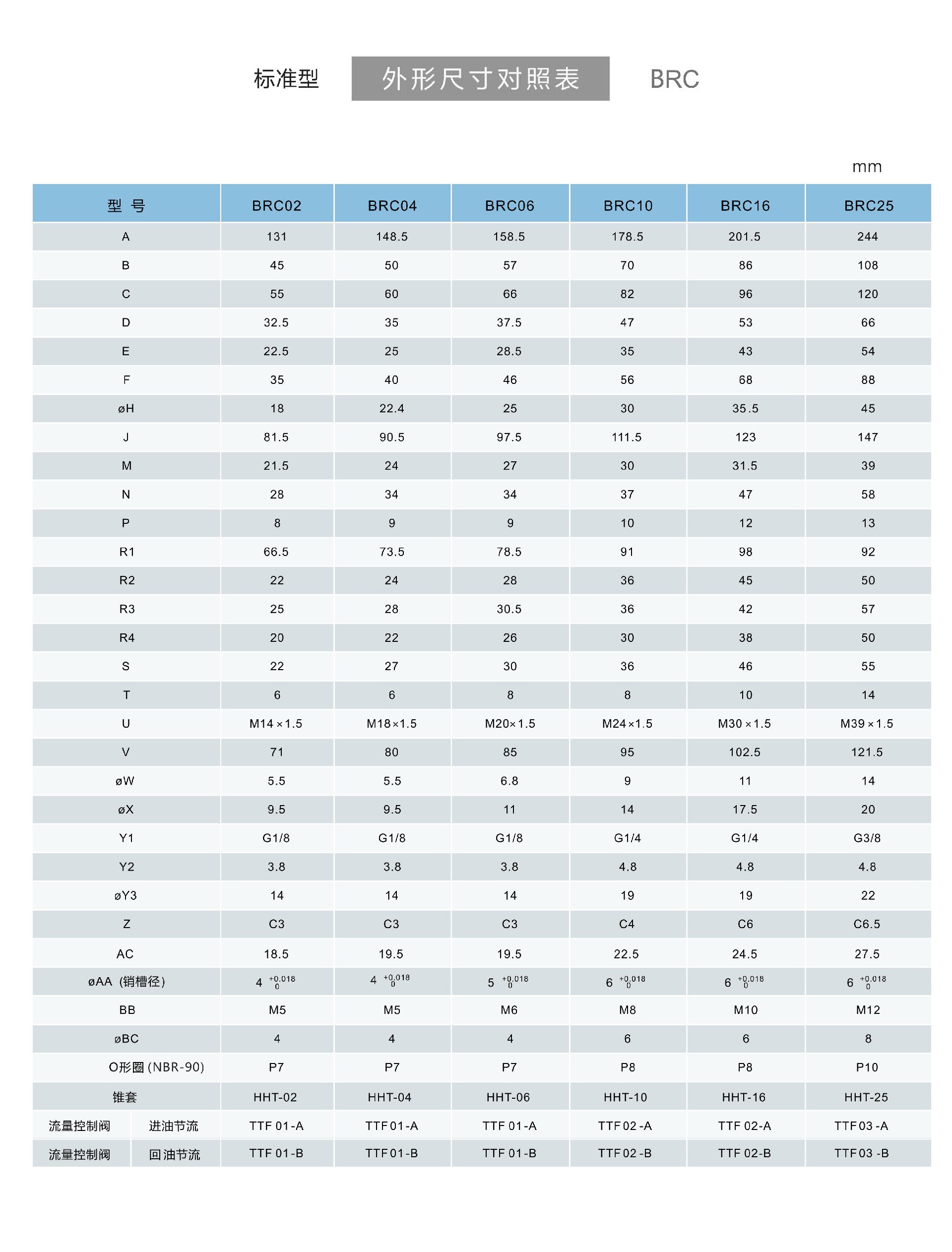

外形尺寸对照表
