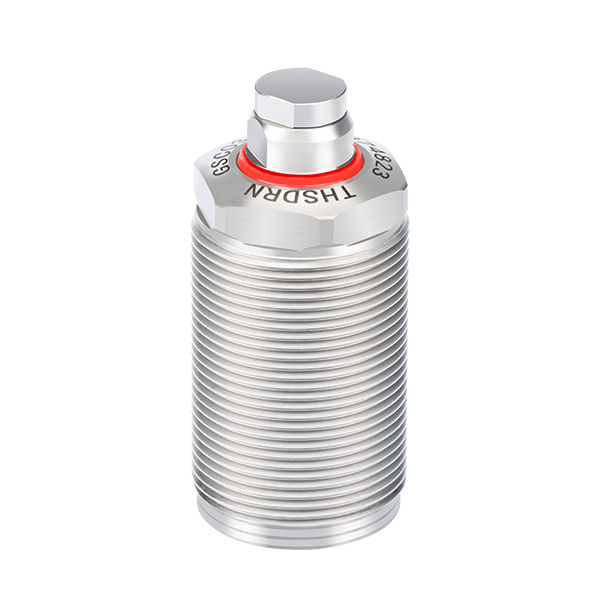

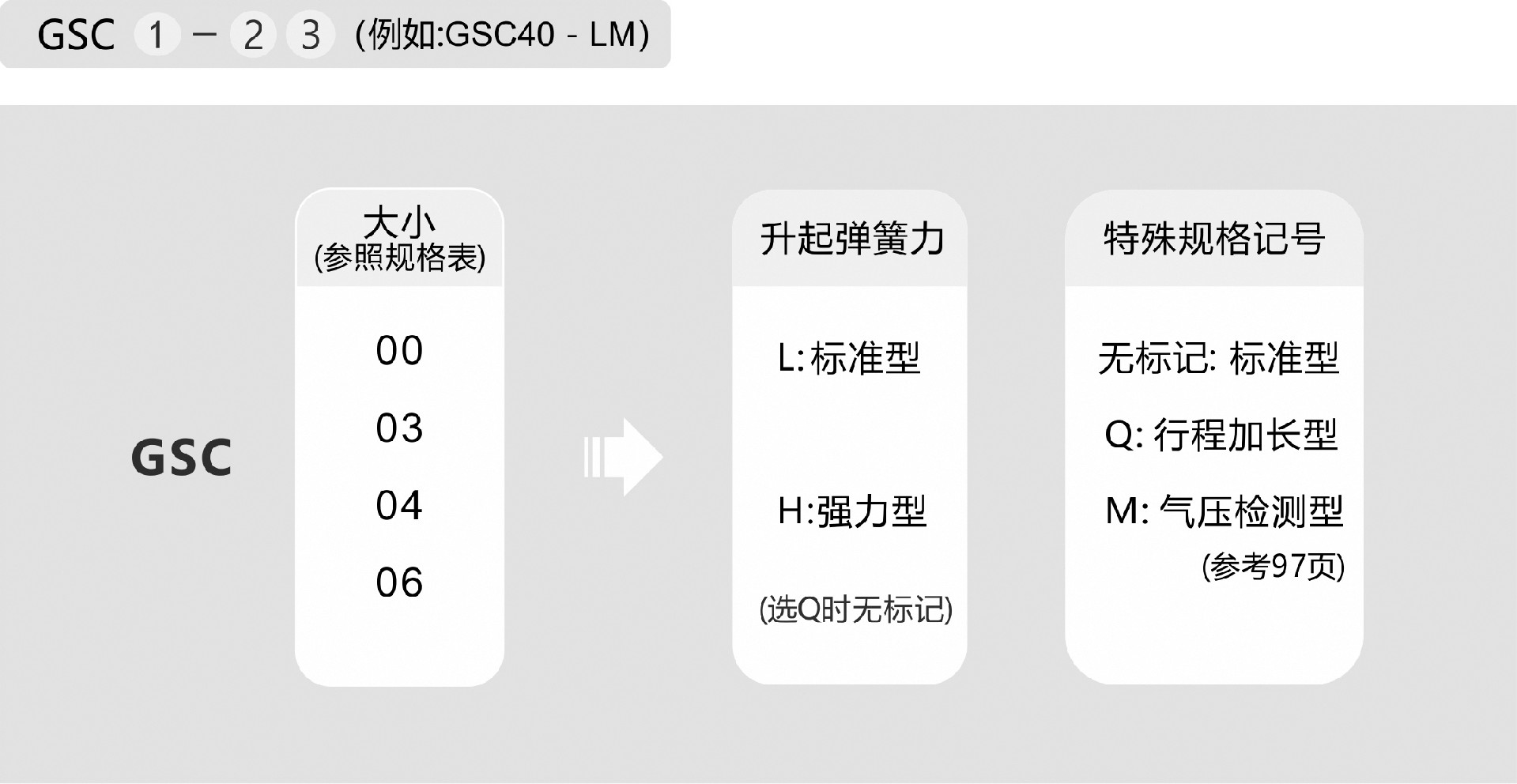

油压升起型    单动 外螺纹型       油压夹紧

使用油压为高压35MPa

安装方式：螺纹孔直装式

● 油压范围：7.5～35MPa ● 保证耐压：52.5 MPa ● 使用环境温度：0～70 ℃ ● 使用流体：普通矿物

油基液压油(相当于ISO-VG32)。

1:将工件支撑器与夹紧器对置使用时，为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上，请选择

型号匹配的工件支撑器与夹紧器。

2:升起弹簧力表示支撑柱塞杆上升端～下降端的弹簧力。

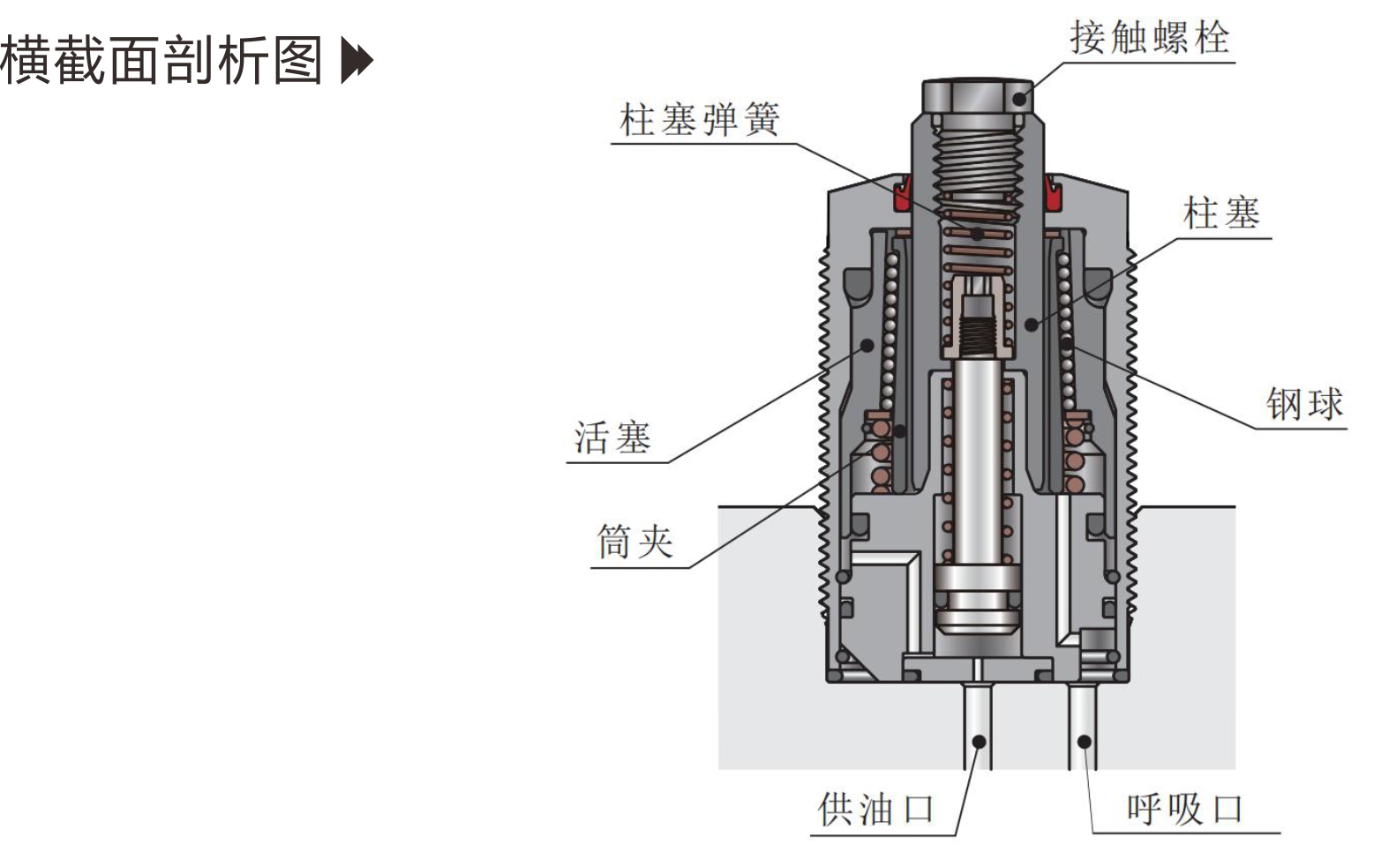

实现了强劲的支撑力和动作的流畅性

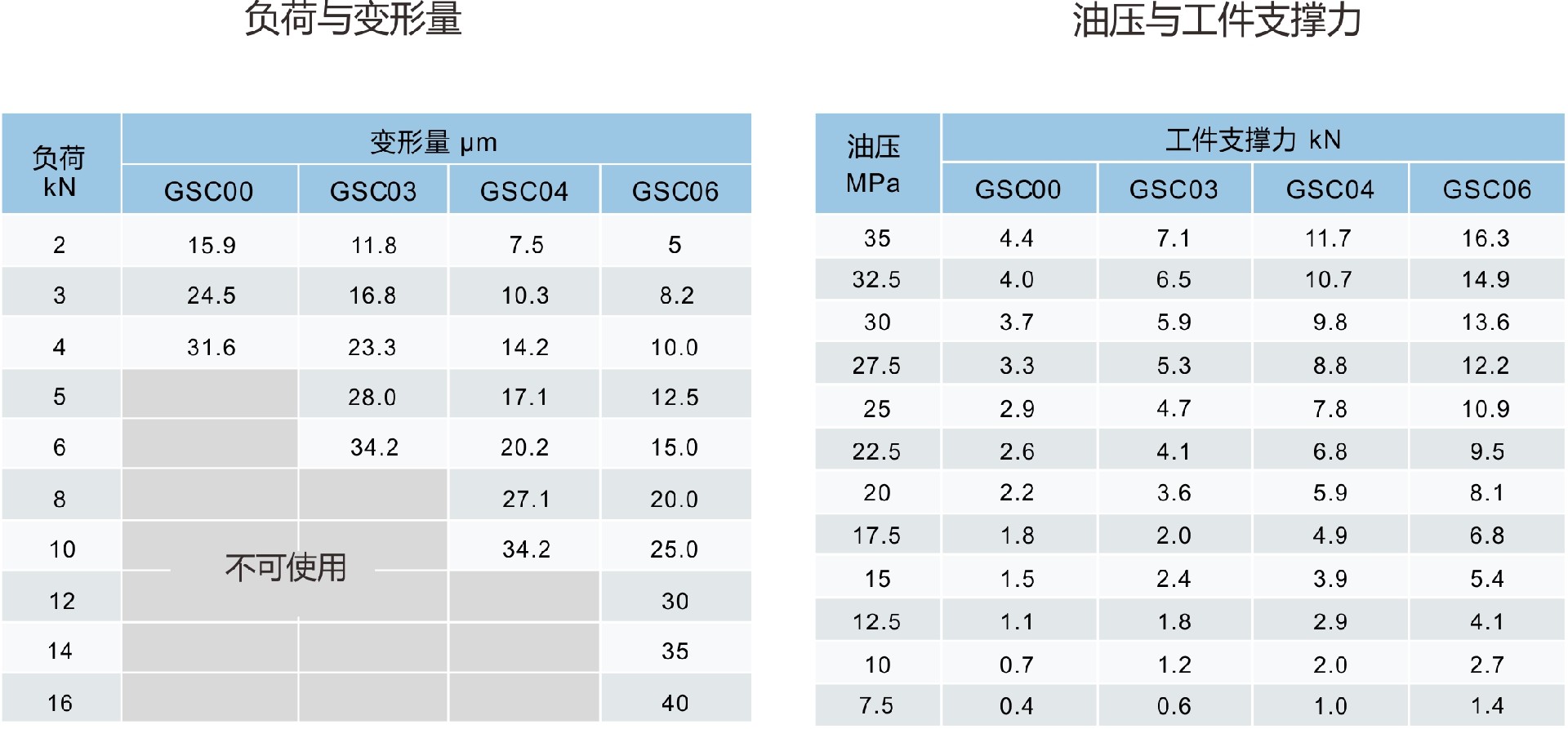

负荷与工件支撑力

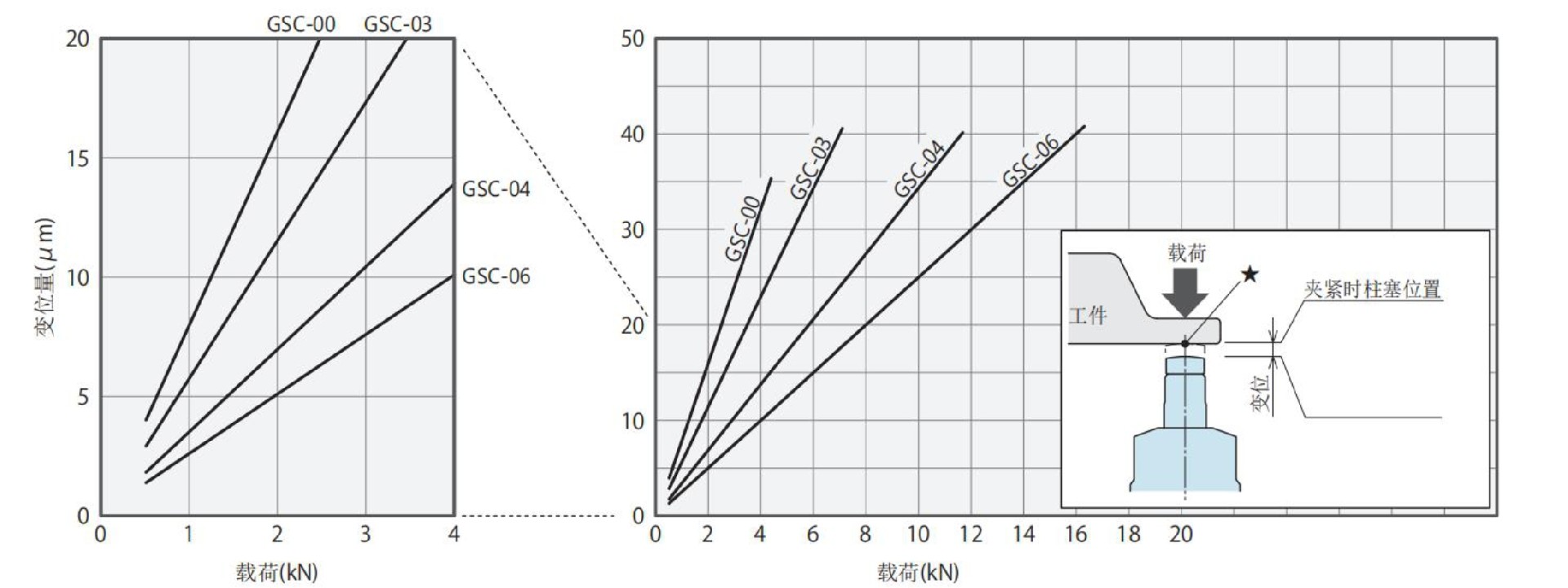

载荷／变位曲线图

本图表示供给油压35MPa条件下的静态载荷下的变化

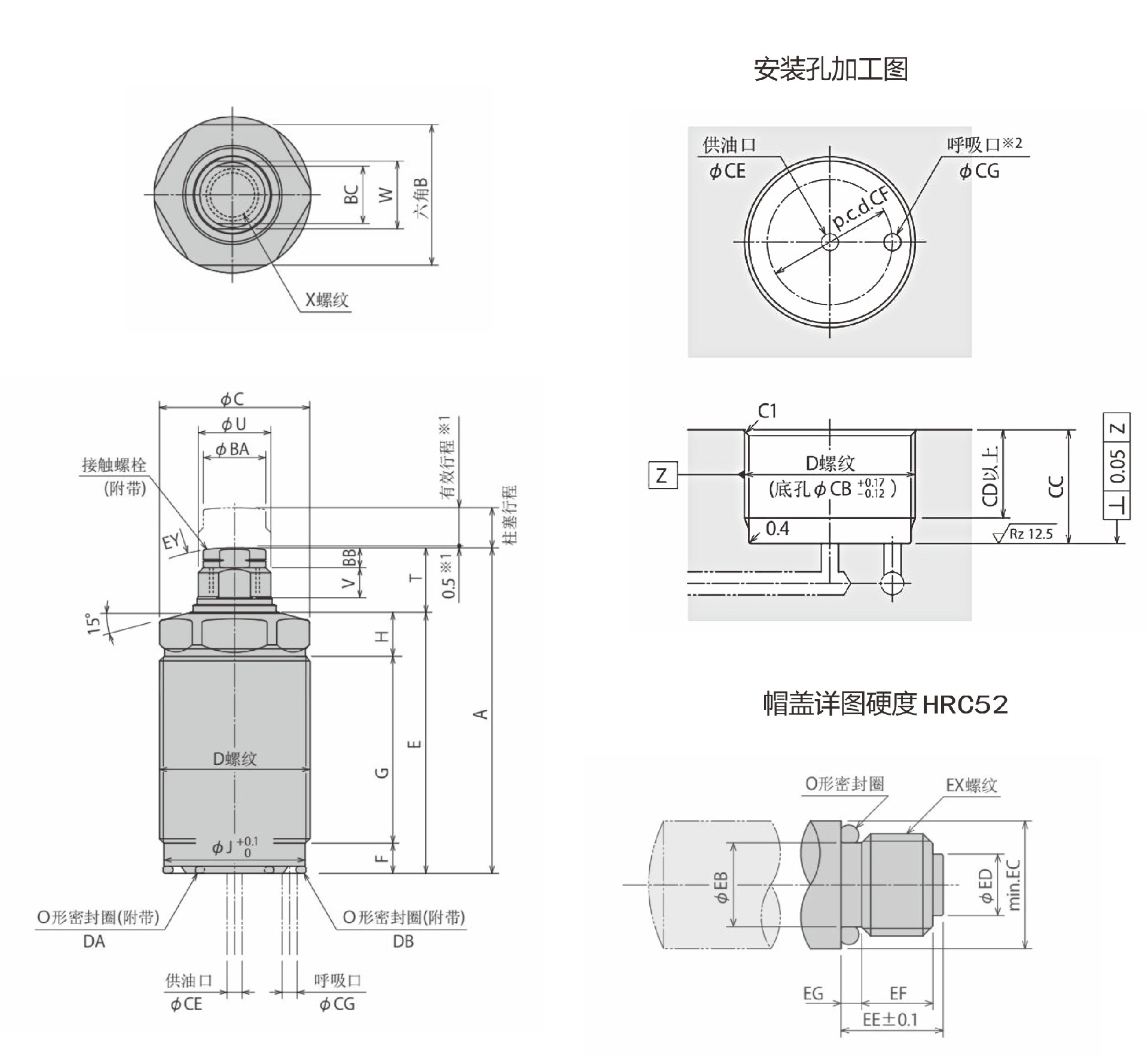

外形尺寸图

●使用台钳等工具固定主体六角部时，请用2.5 kN以下的力紧固。

●请务必安装帽盖。(否则升起弹簧将无法支撑工件。)用户自制帽盖时，请参照帽盖详图，设置O形圈槽、弹簧挡肩面、导向部。另外，请务必使用附带的Ｏ形圈。

●用户自制升起弹簧时，请参照帽盖详图决定其尺寸。另外，请务必进行防锈处理。(用户自制升起弹簧时，本公司不保证夹紧器的动作)。

●附带的Ｏ形圈DB要安装到安装孔内。

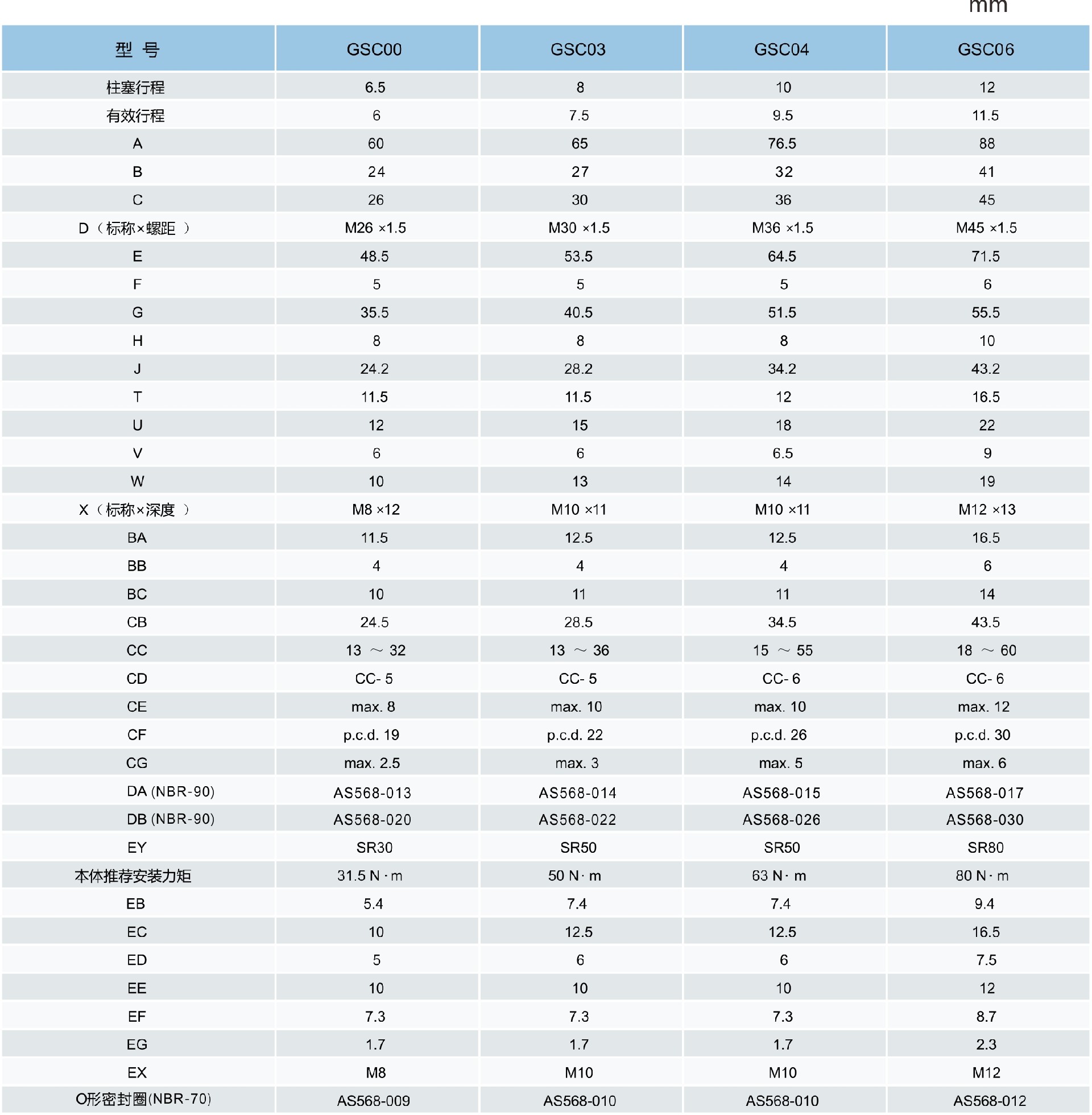

外形尺寸对照表
