● 气压压范围0.4～1.0MPa ● 保证耐压：10.5 MPa ● 使用环境温度：0～70 ℃ ● 使用流体：空气（必须
使用干燥的过滤空气）

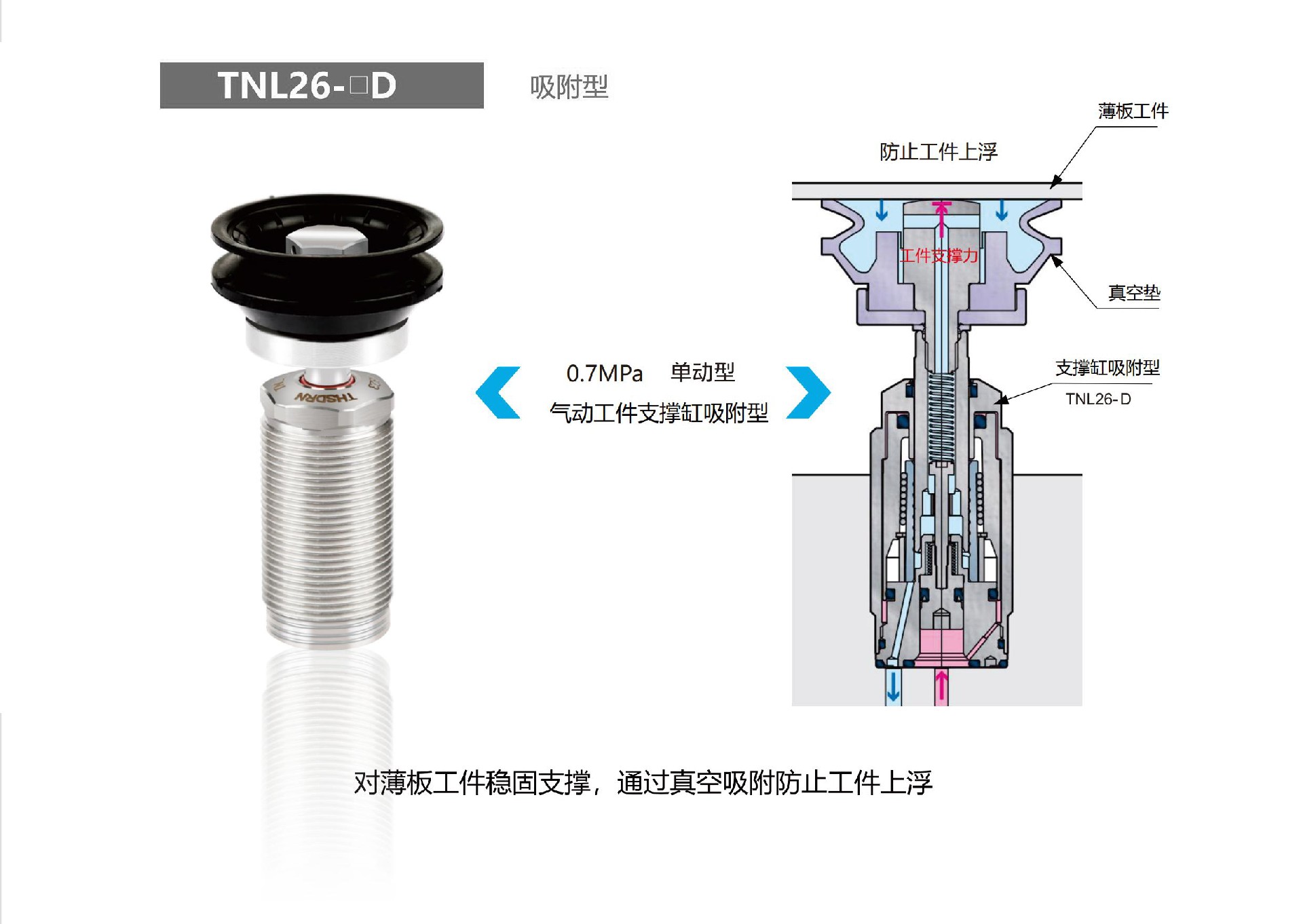

对薄板工件稳固支撑，通过真空吸附防止工件上浮

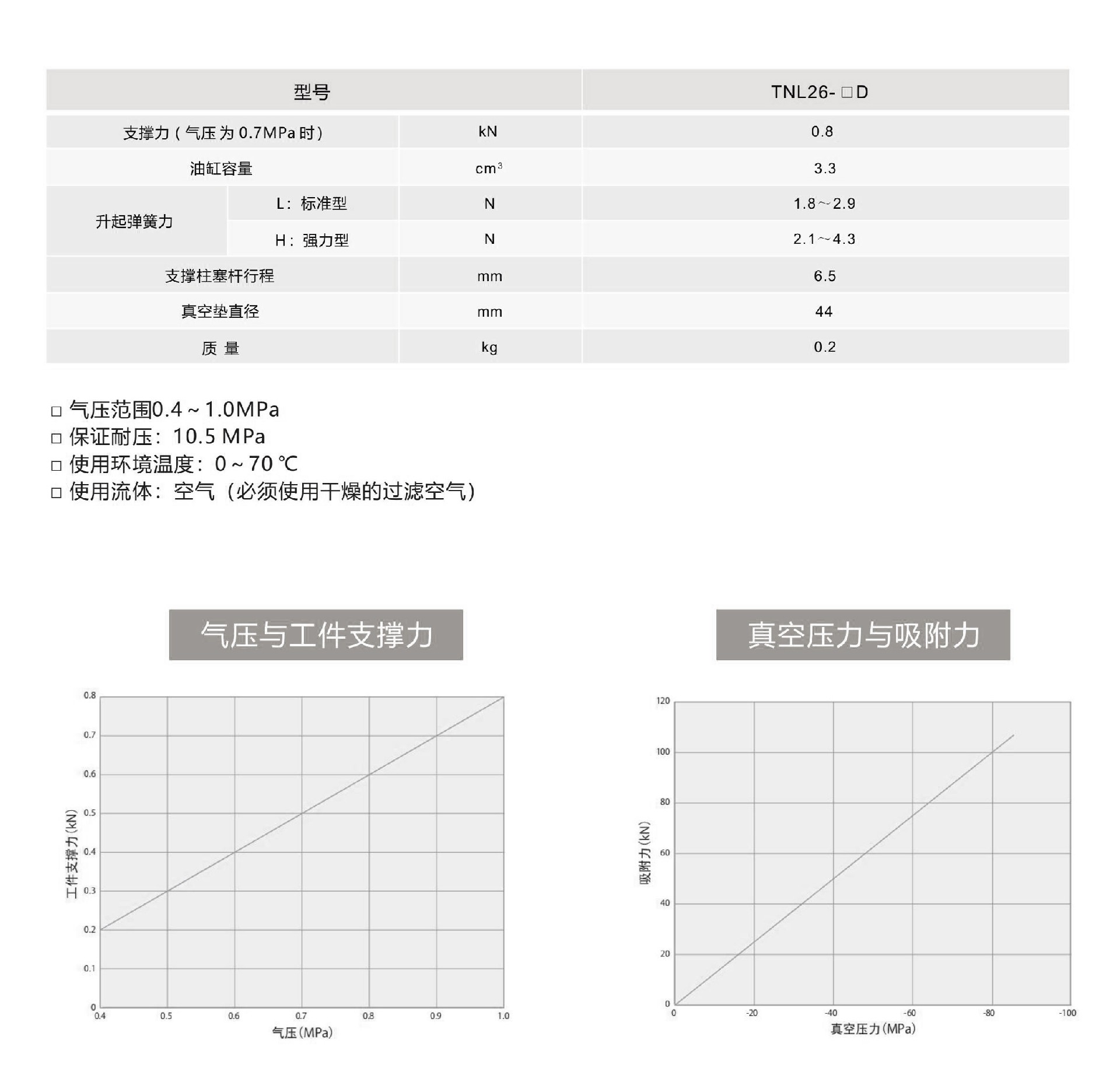

负荷与工件吸附力

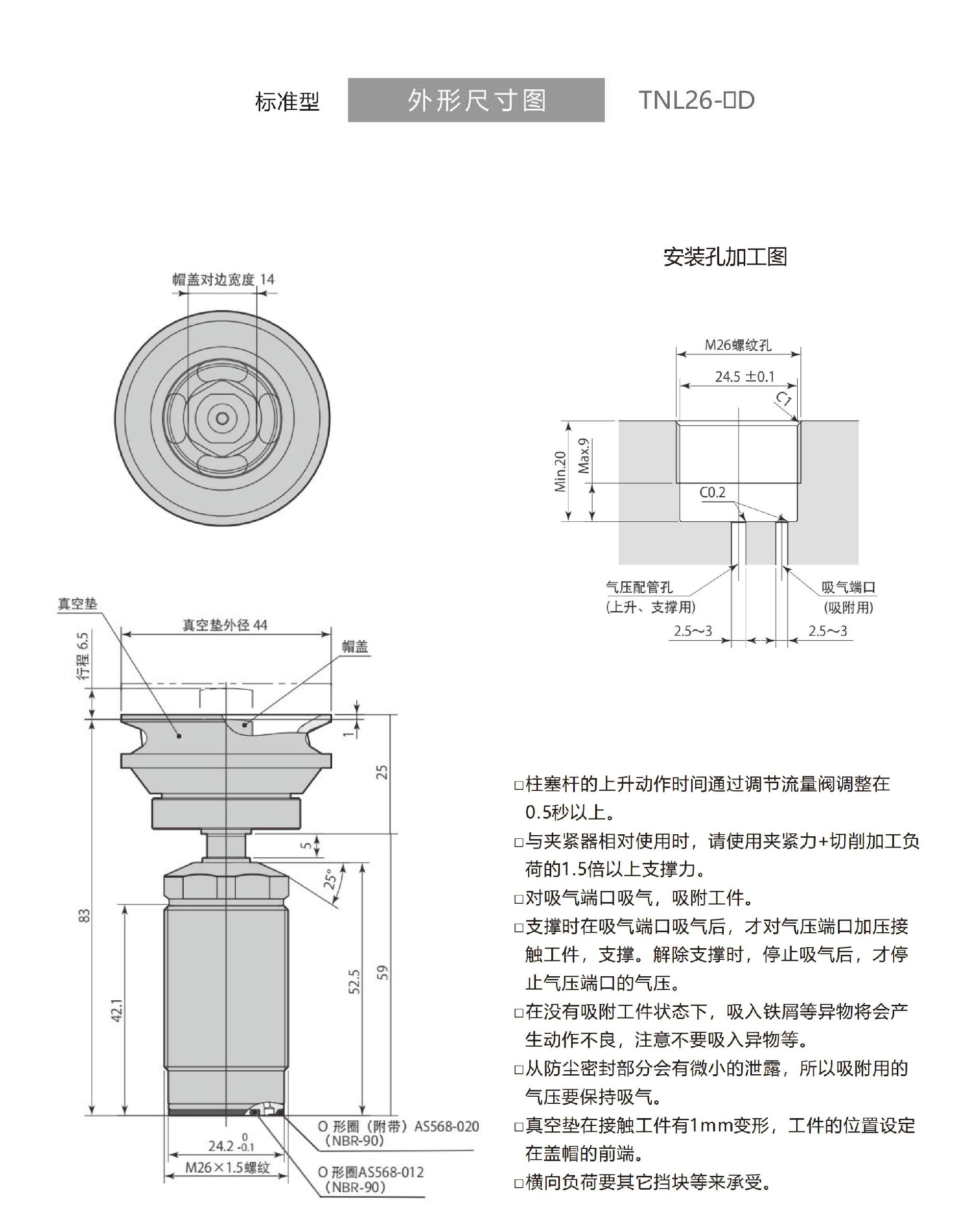

外形尺寸图
●柱塞杆的上升动作时间通过调节流量阀调整在0.5秒以上。
●与夹紧器相对使用时，请使用夹紧力+切削加工负荷的1.5倍以上支撑力。
●对吸气端口吸气，吸附工件。
●支撑时在吸气端口吸气后，才对气压端口加压接触工件，支撑。解除支撑时，停止吸气后，才停止气压端口的气压。
●在没有吸附工件状态下，吸入铁屑等异物将会产生动作不良，注意不要吸入异物等。
●从防尘密封部分会有微小的泄露，所以吸附用的气压要保持吸气。
●真空垫在接触工件有1mm变形，工件的位置设定在盖帽的前端
●横向负荷要其它挡块等来承受
