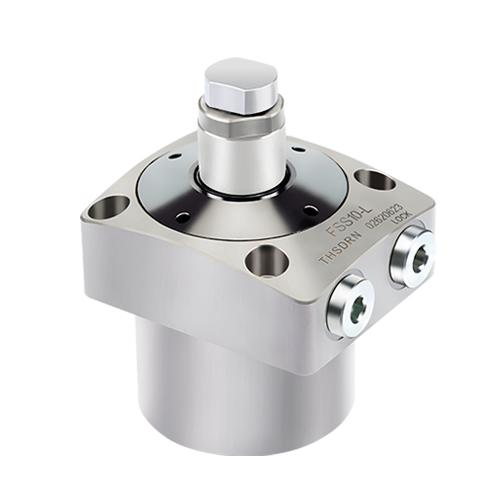

弹簧升起型    单动 上法兰型      油压夹紧 弹簧放松

使用油压为低压(2.5-7MPa)

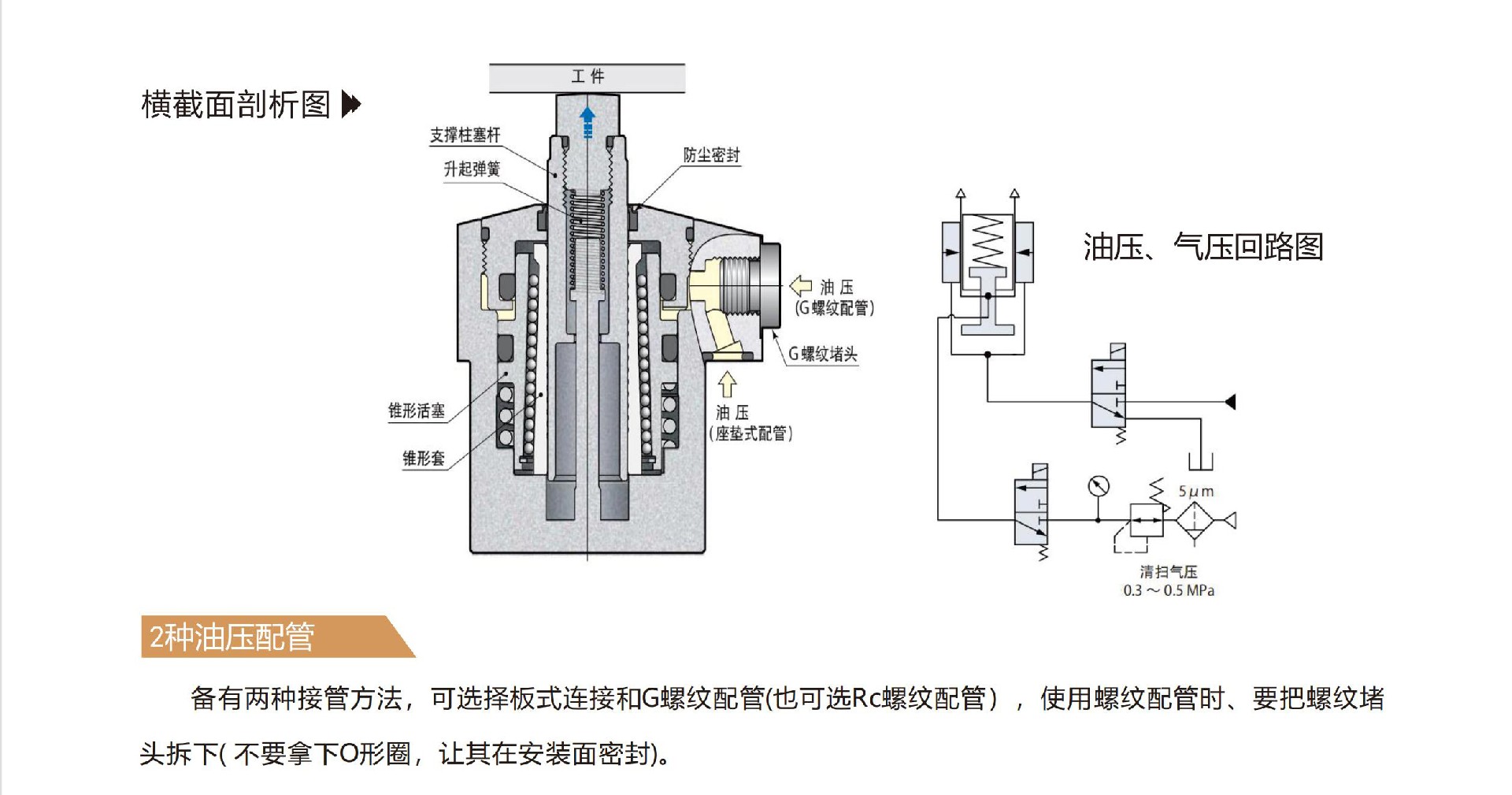

安装方式:有板式连接或外配油管 (板式连接可直接安装流量阀)

动作顺序:放上工件工件自重下压活塞定位,再通油压抱紧活塞。

为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上,要选择相对应的型号






●油压范围:2.5~7 MPa ● 保证耐压:10.5 MPa ● 使用环境温度:0~70 ℃ ● 使用流体:普通矿物油基

液压油(相当于ISO-VG32)

1:将工件支撑器与夹紧器对置使用时,为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上,请选择型

号匹配的工件支撑器与夹紧器。

2:升起弹簧力表示支撑柱塞杆上升端~下降端的弹簧力。



可靠性大幅度提高的锥形套型工件支撑器

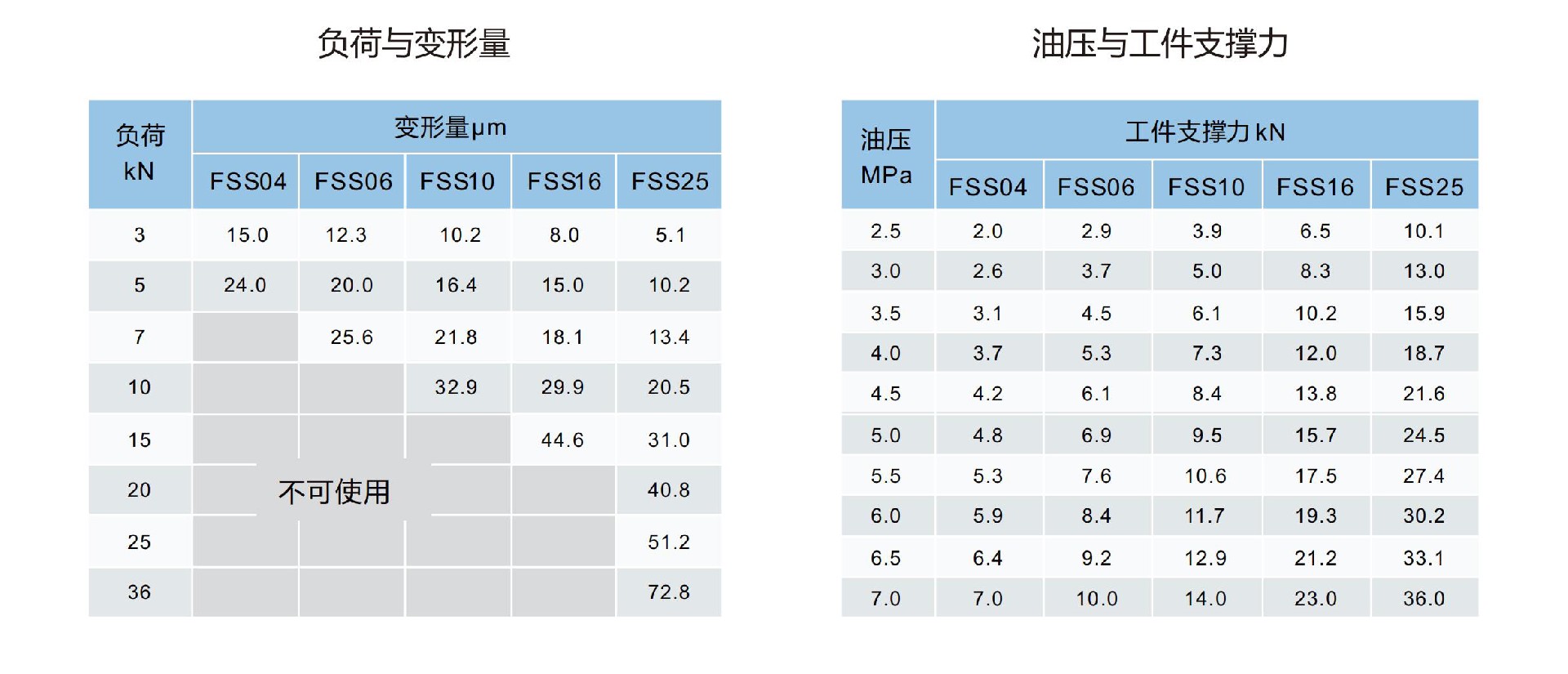

负荷与工件支撑力

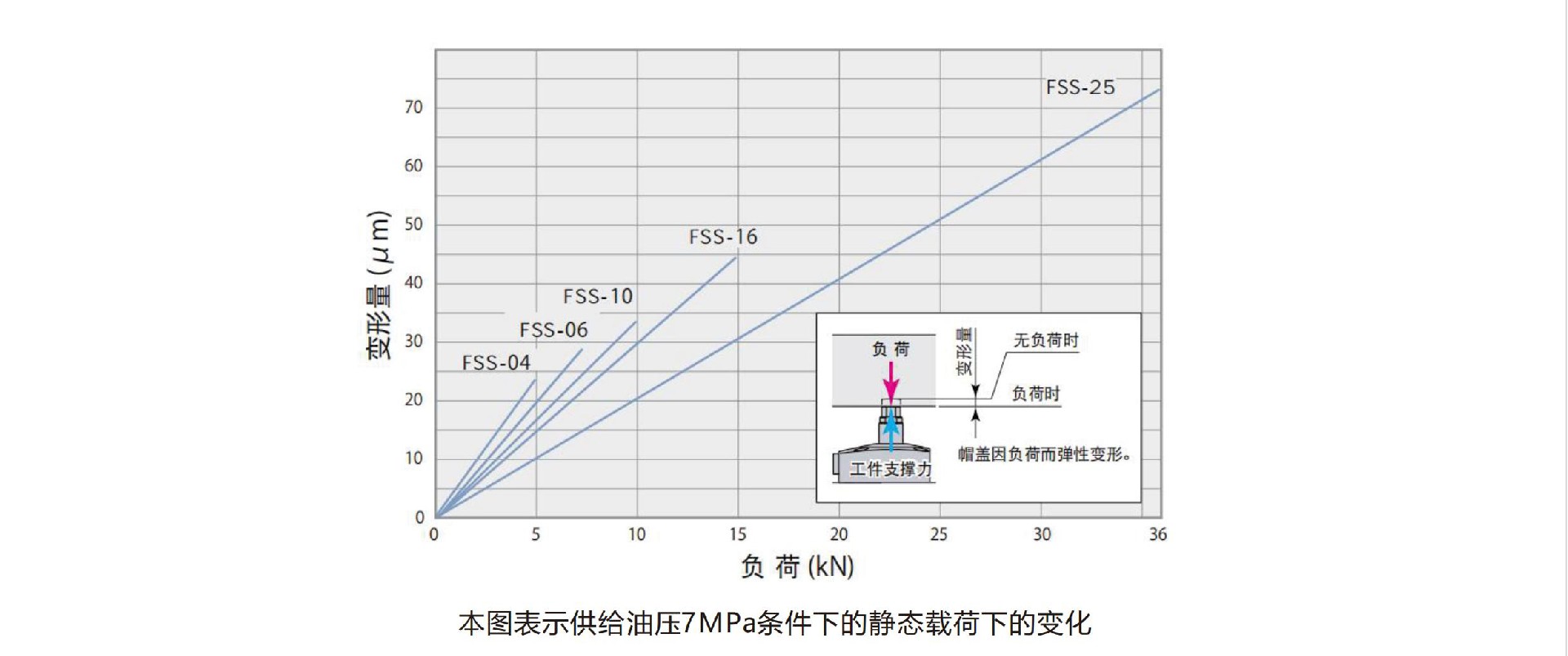

载荷/变位曲线图





本图表示供给油压7MPa条件下的静态载荷下的变化

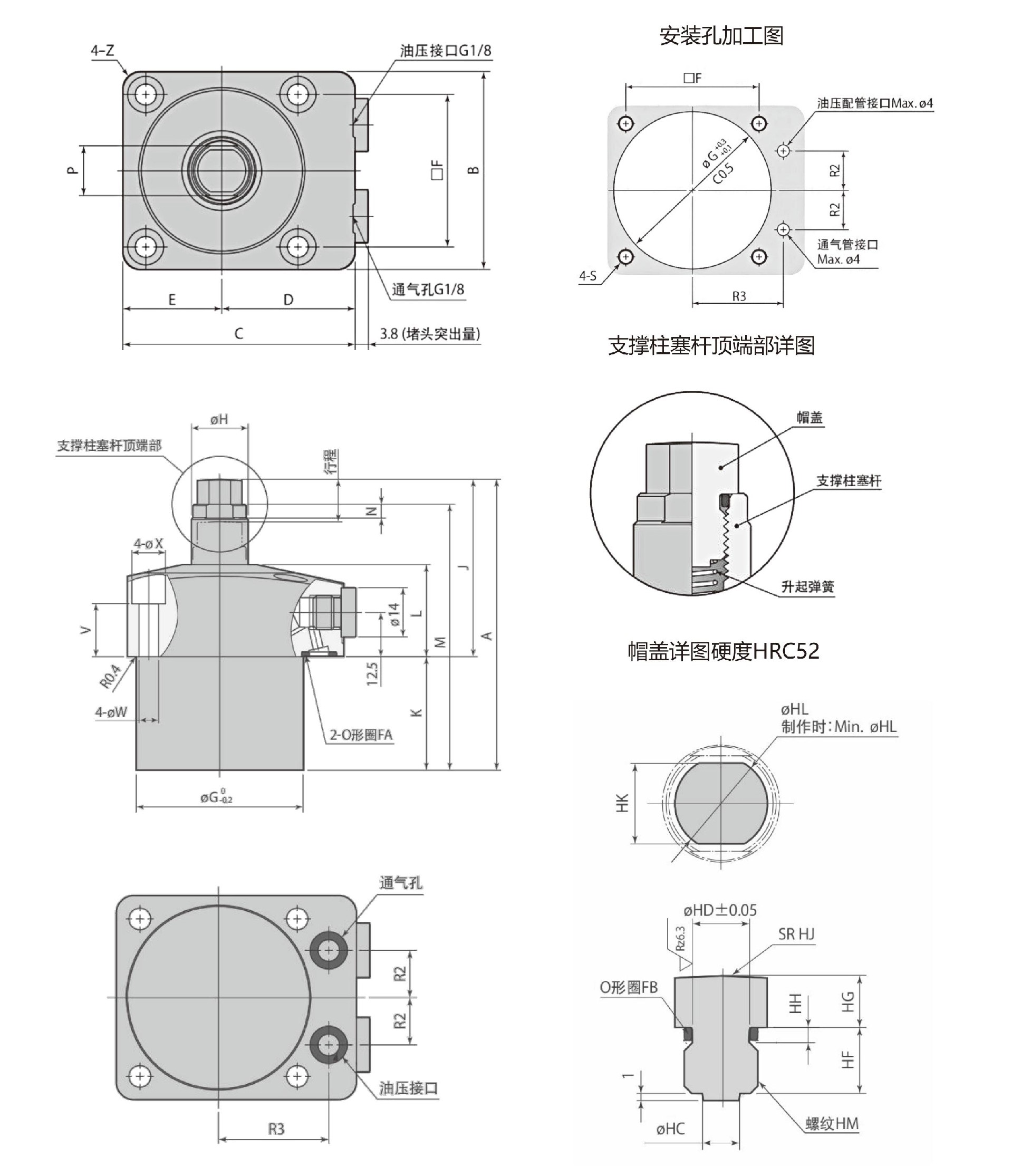

外形尺寸图

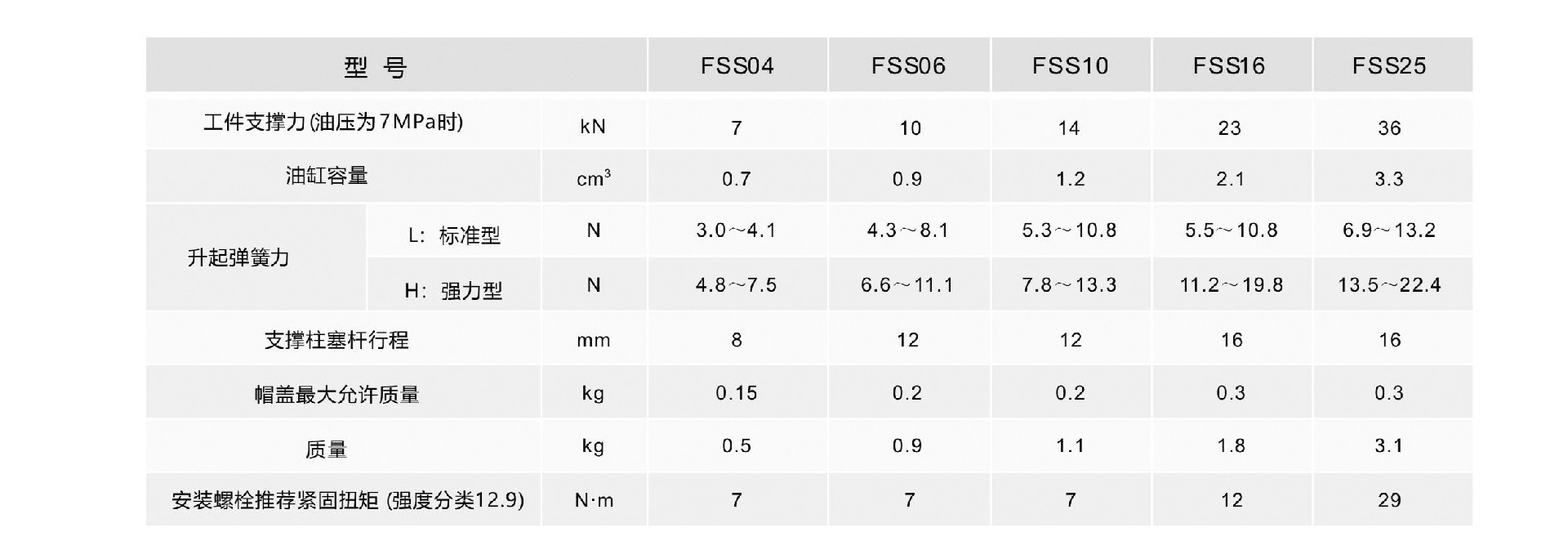

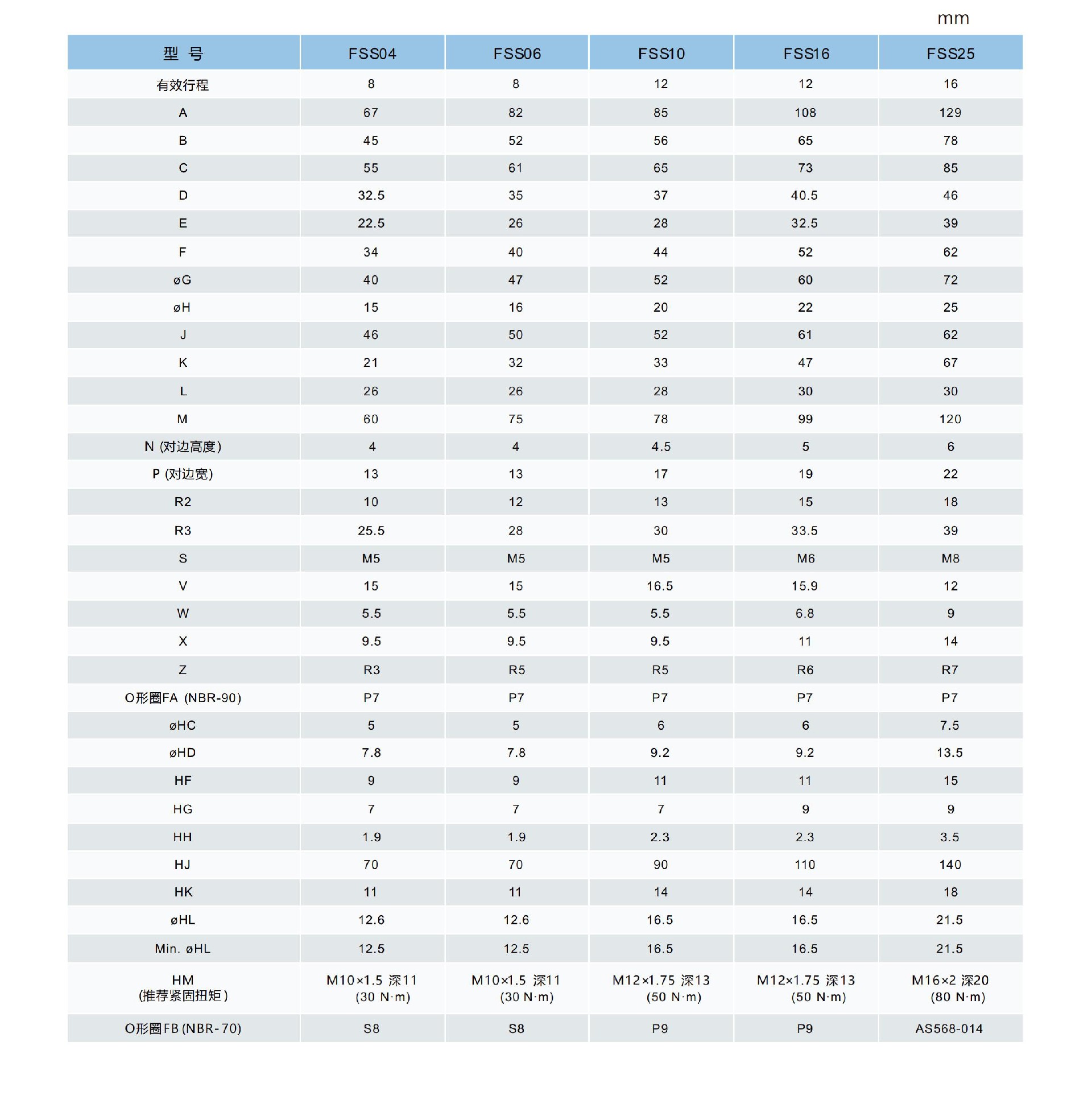

外形尺寸对照表




●安装面的最大表面粗糙度应加工在Rz6.3以下。

●请务必安装帽盖后使用。(否则升起弹簧将无法支撑工件)

●用户自制帽盖时,请参照帽盖详图,设置O形圈槽,弹簧挡肩面、导向部。另外请务必使用附带的O形圈。

●用户自制升起弹簧时,请参照帽盖详图决定其尺寸。请务必进行防锈处理。(用户自制弹簧时,本公司不保证夹紧器的动作。)

●本图表示未加压
