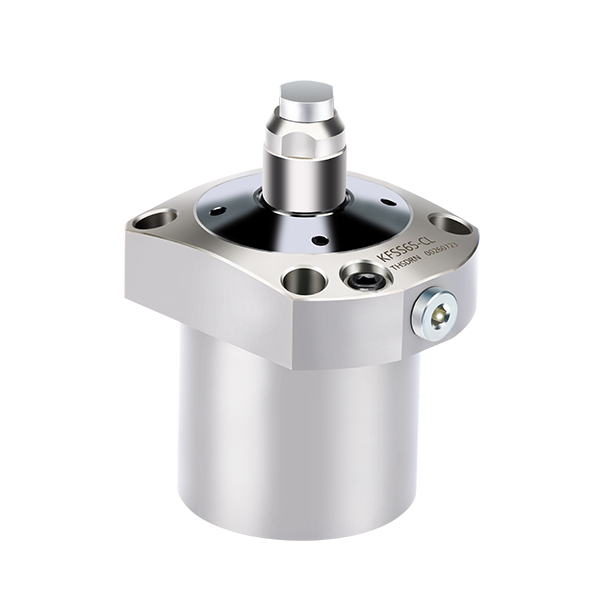

弹簧升起型    单动 上法兰型

使用弹簧为气压(2.5-7MPa)

可靠性大幅度提高的锥形套型工件支撑器

 □油压范围：2.5～7 MPa            □保证耐压：10.5 MPa            □使用环境温度：0～70 ℃

 □使用流体：普通矿物油基液压油(相当于ISO-VG32)。

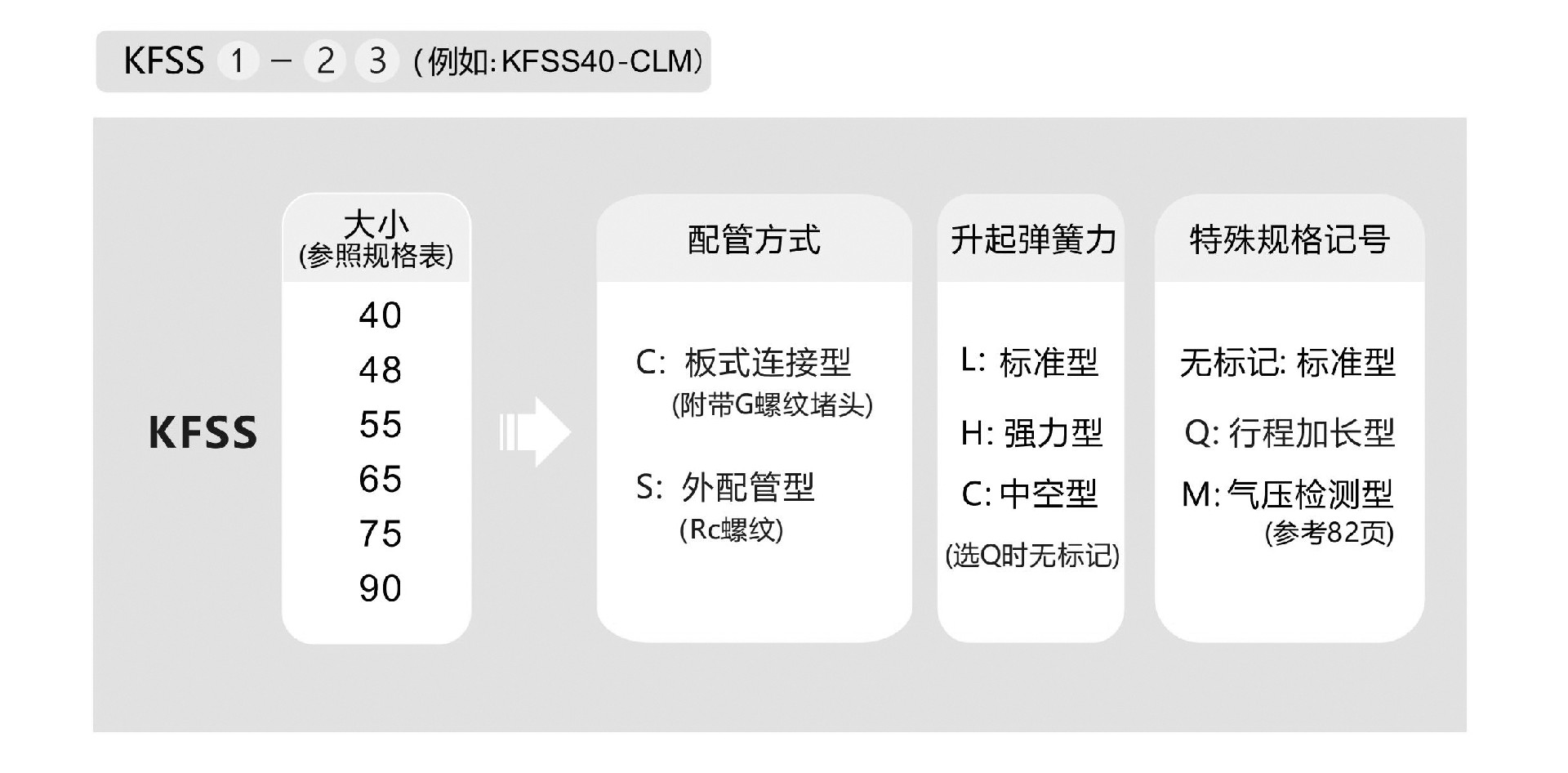

1. 将工件支撑器与夹紧器对置使用时，为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上，请选择型号匹配的工件支撑器与夹紧器。

2. 升起弹簧力表示支撑柱塞杆上升端～下降端的弹簧力。

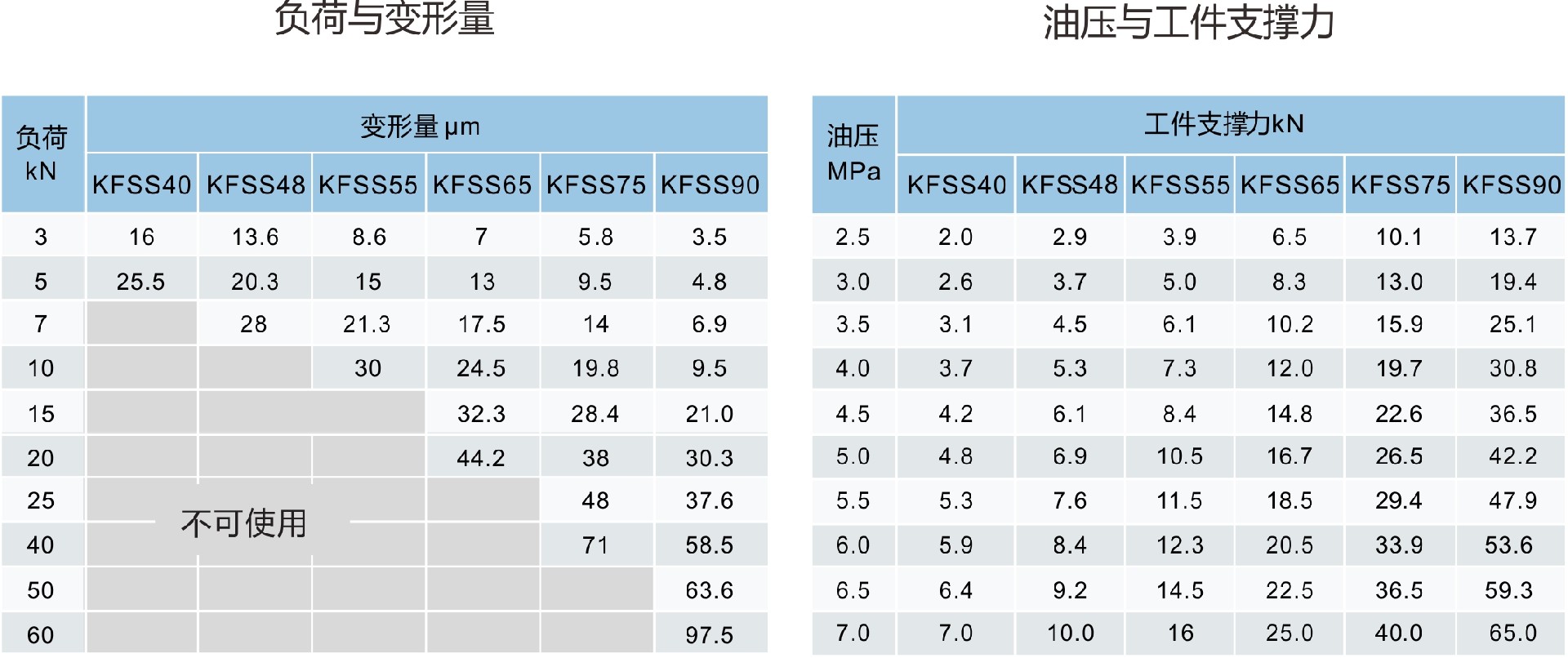

负荷与工件支撑力

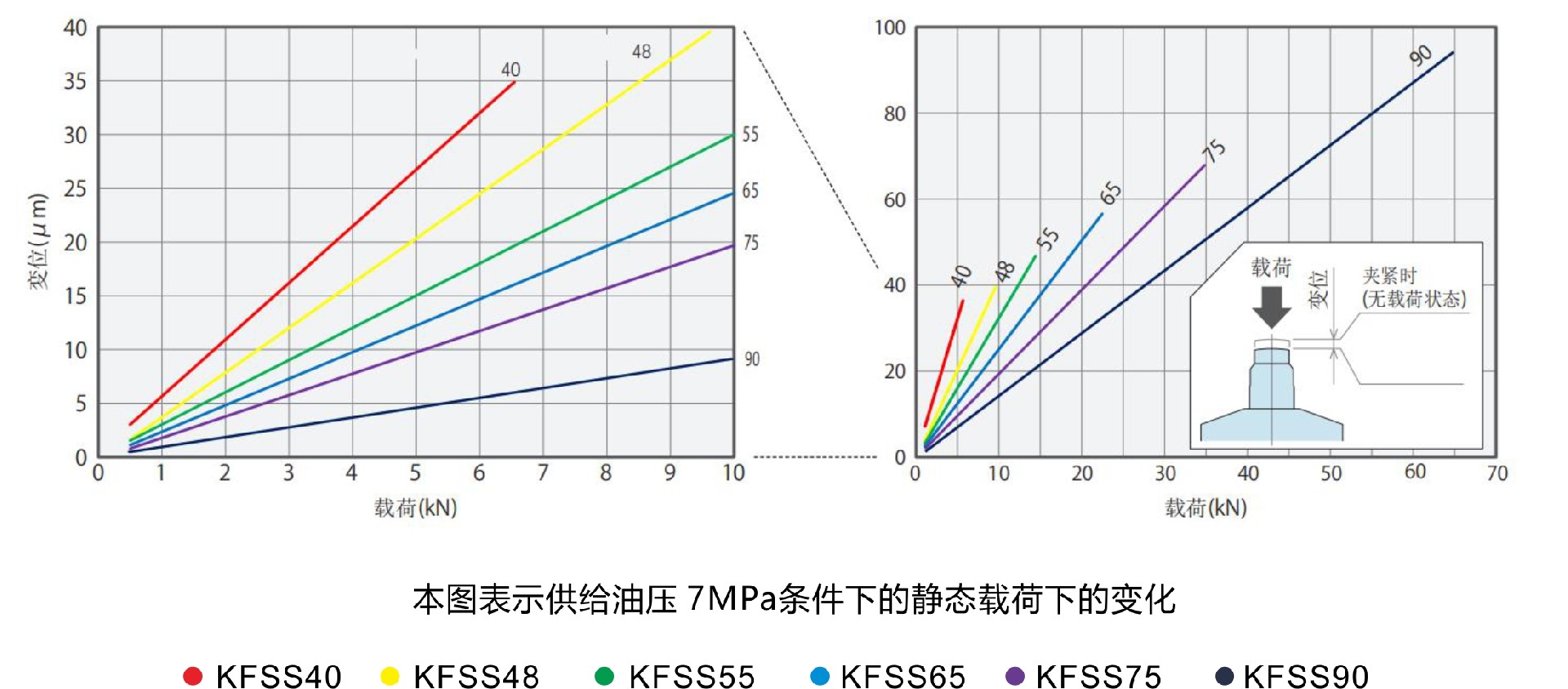

载荷／变位曲线图

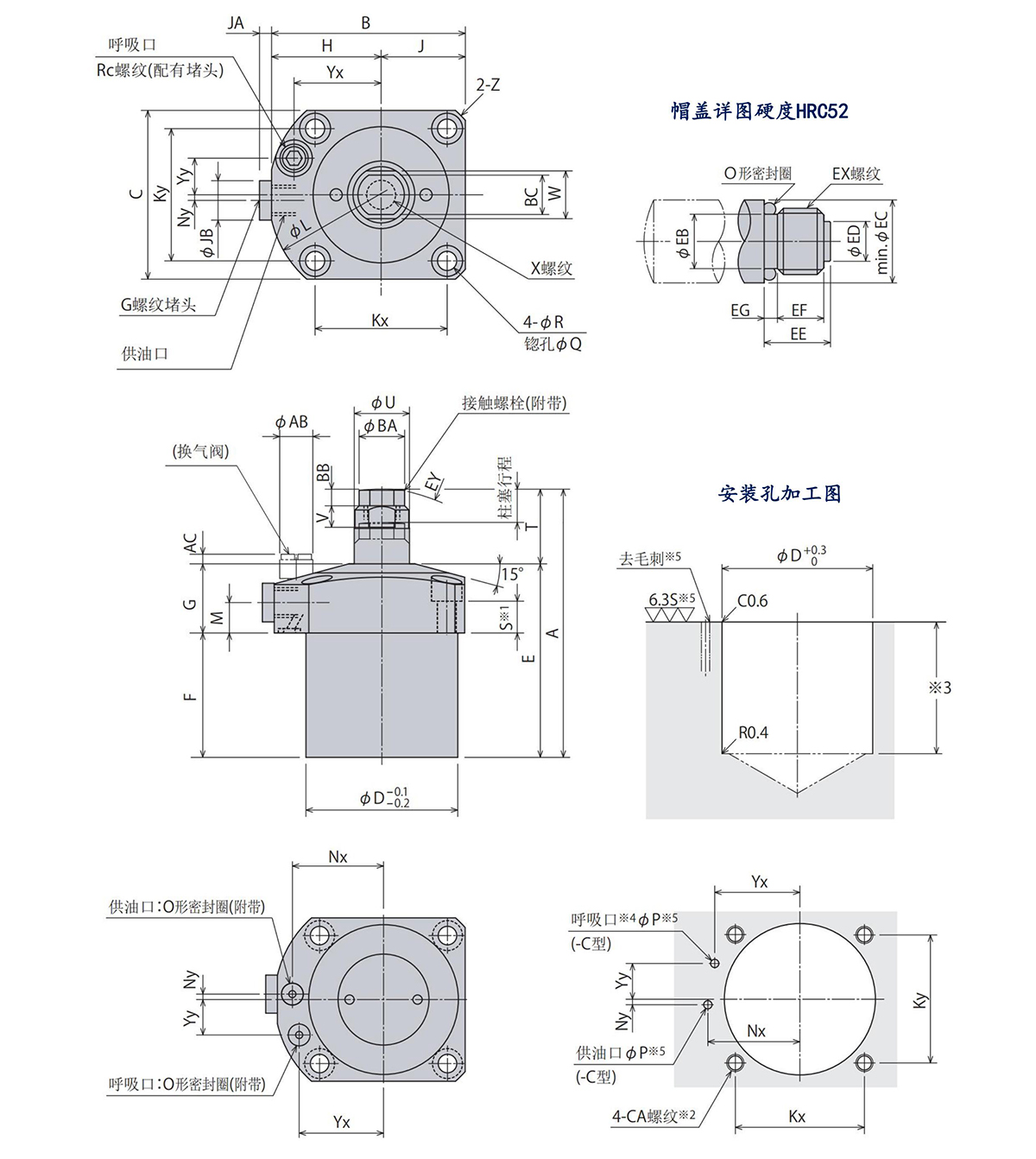

外形尺寸图

※1. 本品未附带螺栓，请参照S尺寸自行配备。

※2. 根据S尺寸，决定安装螺栓CA螺纹孔的深度。

※3. 根据F尺寸，决定本体安装孔øD的深度。

※4. 排气口必须向大气开放，注意防止切削液等异  物进入支撑缸内部。

※5. 本加工表示－C：板式连接型的情况。

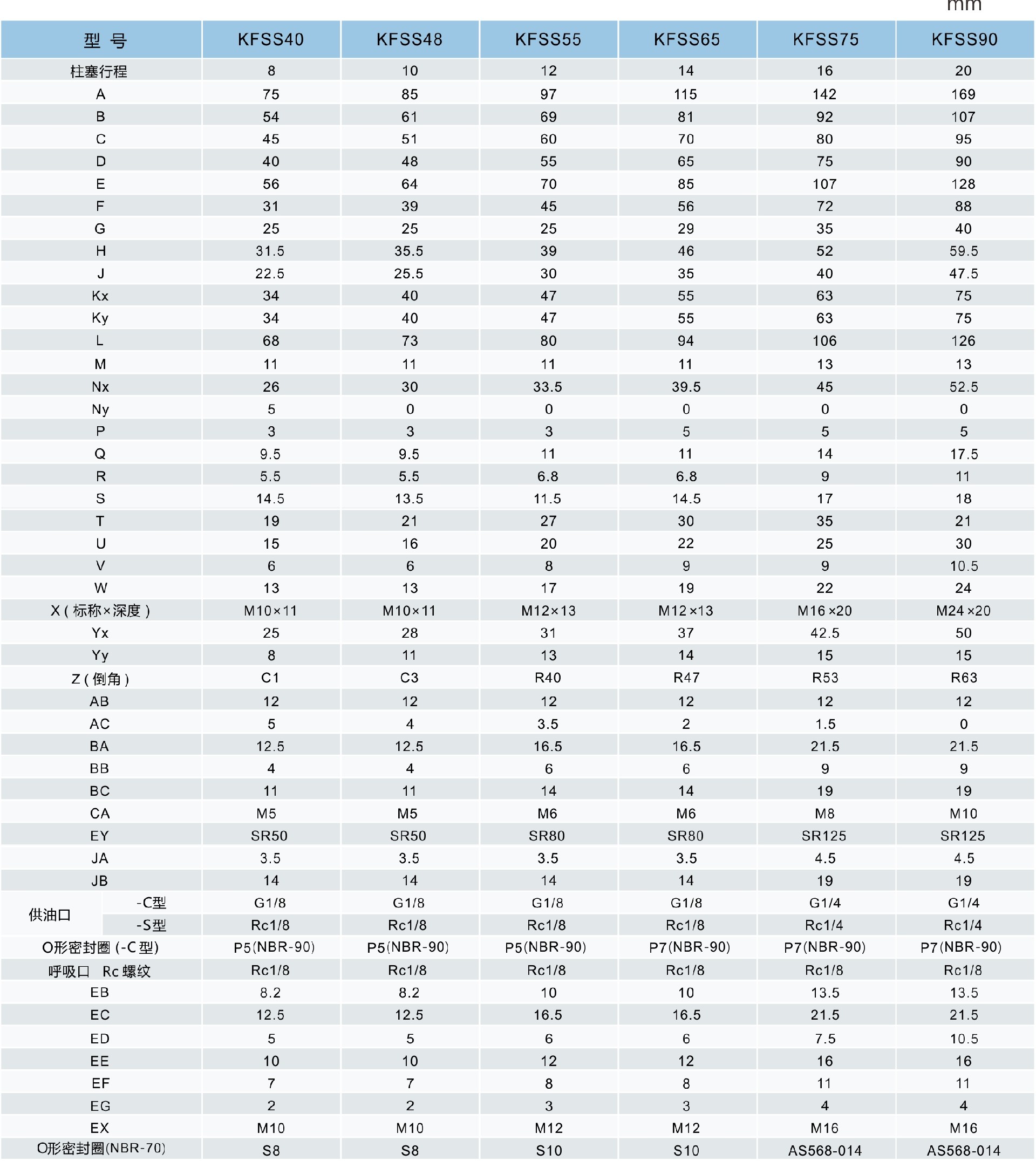

外形尺寸对照表

□ 用户自行设计制作非出厂附带的接触螺栓（配件）时，请参考接触螺栓设计制作尺寸表。
